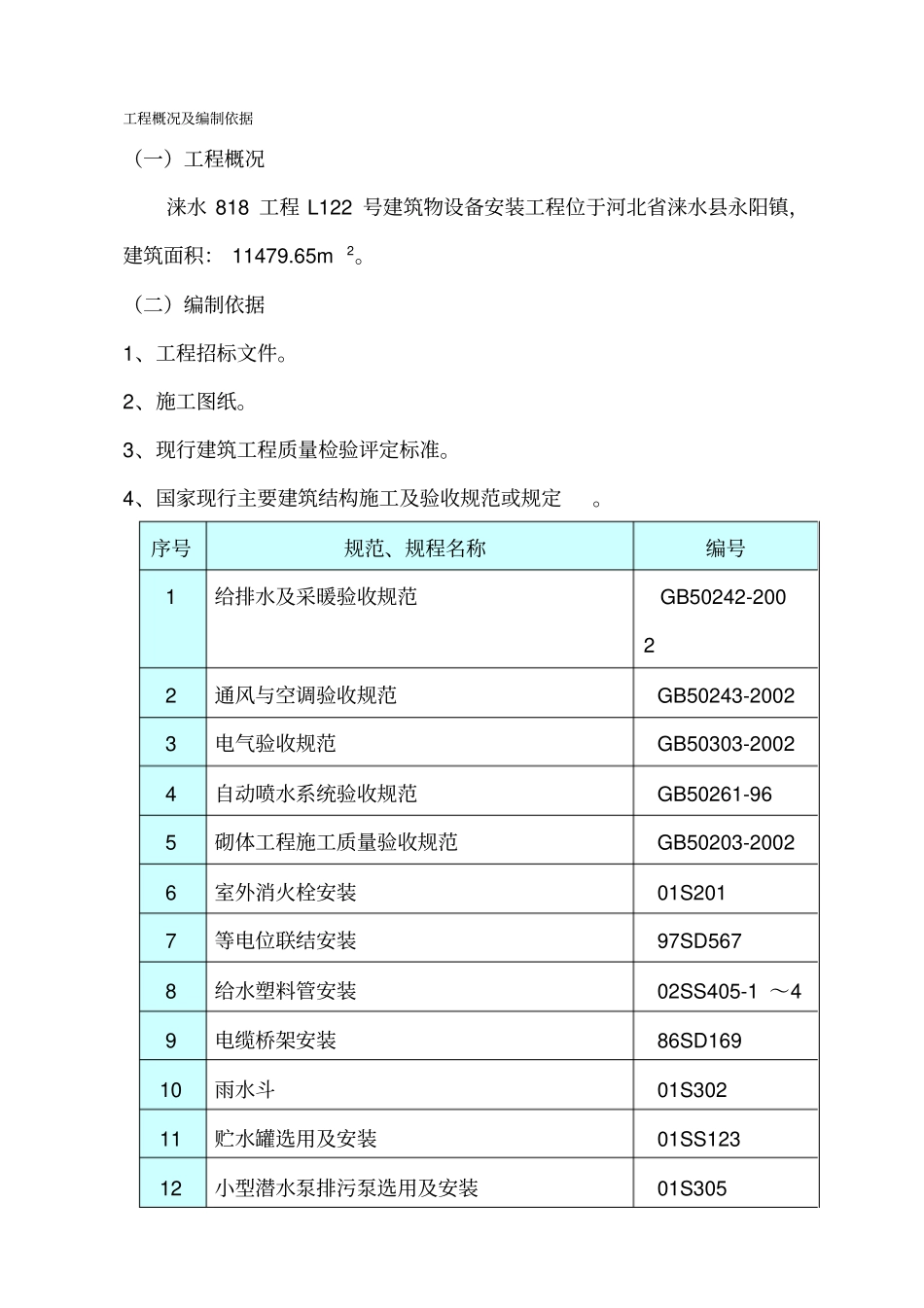

建筑设计住宅建筑水电暖安装施工方案工程概况及编制依据（一）工程概况涞水 818 工程 L122 号建筑物设备安装工程位于河北省涞水县永阳镇，建筑面积： 11479.65m2。（二）编制依据1、工程招标文件。2、施工图纸。3、现行建筑工程质量检验评定标准。4、国家现行主要建筑结构施工及验收规范或规定。序号规范、规程名称编号1 给排水及采暖验收规范GB50242-2002 2 通风与空调验收规范GB50243-2002 3 电气验收规范GB50303-2002 4 自动喷水系统验收规范GB50261-96 5 砌体工程施工质量验收规范GB50203-2002 6 室外消火栓安装01S201 7 等电位联结安装97SD567 8 给水塑料管安装02SS405-1 ～4 9 电缆桥架安装86SD169 10 雨水斗01S302 11 贮水罐选用及安装01SS123 12 小型潜水泵排污泵选用及安装01S305 13 消防水泵接合器安装99S203 14 刚性接口给水承插式铸铁管道支墩03S504 15 常用灯具安装96SD469 16 刚制管件02S403 17 给水排水标准图集S1（上、下册）18 给水排水标准图集S2（上、下册）19 给水排水标准图集S3（上、下册）20电缆敷设D（一）21架空线路安装D（二）22室内管线安装D（三）23变配电设备安装D（四）24常用电气设备安装D（五）25防雷与接地装置安装D（六）26火灾自动报警施工验收规范GB50166-92 27封闭式母线及桥架安装D701-1 ～2 28防、排烟设备安装图99K103 29常用低压配电设备及灯具安装D702-1~2 30常用小型仪表及特种阀门选用安装01SS105 31工业金属管道工程施工及验收规范GB50235-97 32机械设备安装工程施工及验收通用规范GB50231-98 二、施工布署及准备（一）施工阶段划分整个施工过程可划分六个控制阶段，按各阶段的特点进行调整落实、 检查、控制、施工进度、施工质量、安全生产、文明施工的统筹协调工作，划分方法如下：1.施工准备阶段。2.主体预留、预埋施工阶段。3.电气部分施工阶段。4.水、暖、通风工程施工阶段。5.安装部分调试阶段6.扫尾工程及交工验收阶段。（二）工艺流程1、电气部分（1）配电箱安装工艺流程：设备进场检验→弹线定位→明装配电箱螺栓固定暗装配电箱→盘面组装→箱体固定→绝缘摇测。（2）配电柜安装工艺流程：设备进场检验→设备搬运→柜体稳装→柜上母带配→柜二次回路配线→柜试验调整→送电试运行验收。（3）工艺流程：灯具、开关、插座的检验→组装→安装接线→通电试运行。（4）预留箱盒位置→灯头盒定位→灯头盒固定→敷设管路→管路连接→切断→弯曲...
