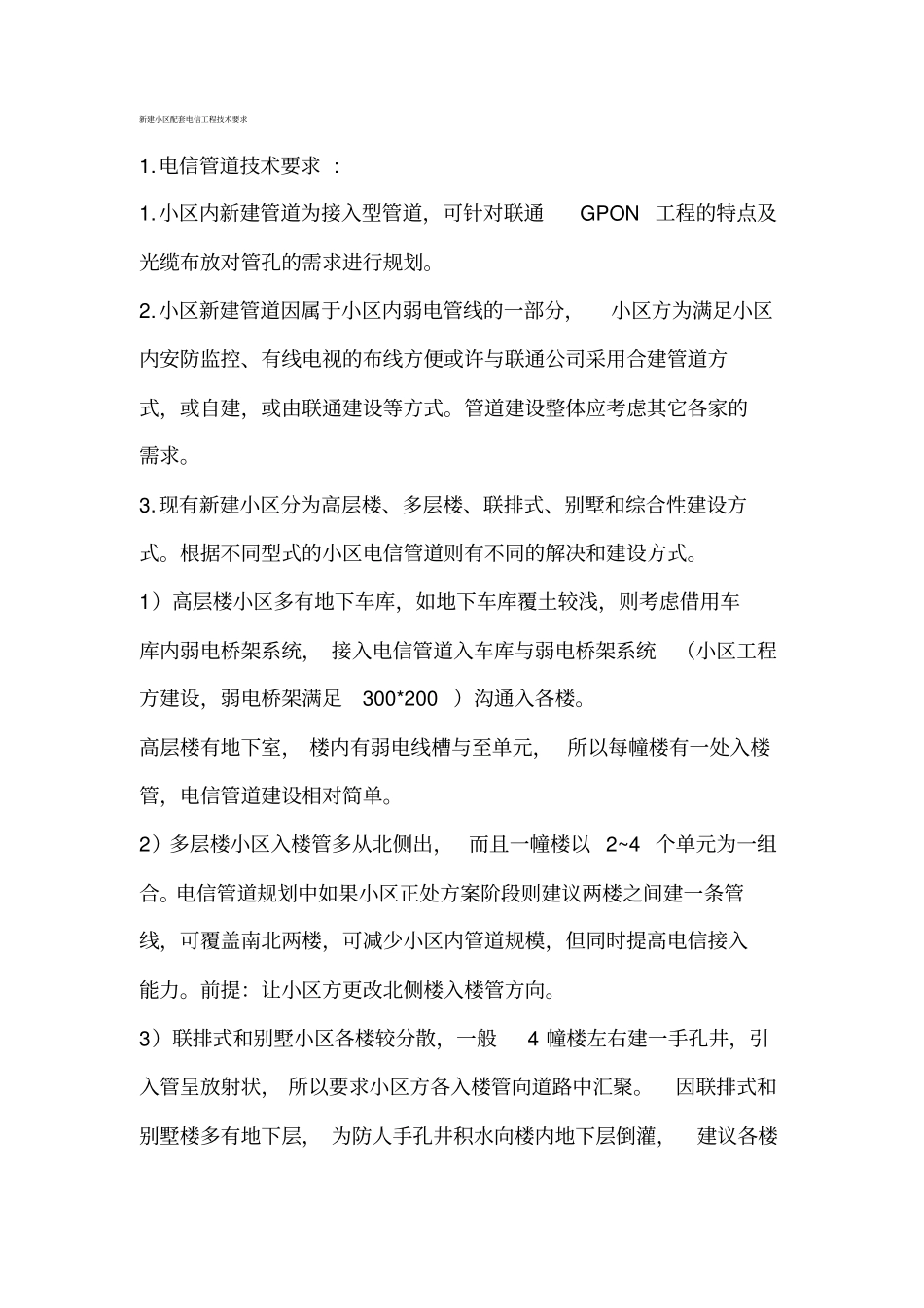

建筑设计新建小区配套电信工程技术要求新建小区配套电信工程技术要求1.电信管道技术要求 : 1.小区内新建管道为接入型管道，可针对联通GPON 工程的特点及光缆布放对管孔的需求进行规划。2.小区新建管道因属于小区内弱电管线的一部分，小区方为满足小区内安防监控、有线电视的布线方便或许与联通公司采用合建管道方式，或自建，或由联通建设等方式。管道建设整体应考虑其它各家的需求。3.现有新建小区分为高层楼、多层楼、联排式、别墅和综合性建设方式。根据不同型式的小区电信管道则有不同的解决和建设方式。1）高层楼小区多有地下车库，如地下车库覆土较浅，则考虑借用车库内弱电桥架系统， 接入电信管道入车库与弱电桥架系统（小区工程方建设，弱电桥架满足300*200 ）沟通入各楼。高层楼有地下室， 楼内有弱电线槽与至单元， 所以每幢楼有一处入楼管，电信管道建设相对简单。2）多层楼小区入楼管多从北侧出， 而且一幢楼以 2~4 个单元为一组合。电信管道规划中如果小区正处方案阶段则建议两楼之间建一条管线，可覆盖南北两楼，可减少小区内管道规模，但同时提高电信接入能力。前提：让小区方更改北侧楼入楼管方向。3）联排式和别墅小区各楼较分散，一般4 幢楼左右建一手孔井，引入管呈放射状， 所以要求小区方各入楼管向道路中汇聚。因联排式和别墅楼多有地下层， 为防人手孔井积水向楼内地下层倒灌，建议各楼入楼管至一层，再返地下层总箱。4）综合性小区（含高层、多层、联排等）可参鉴以上各形式。5）小区内综合管线排列时，建议电信管道水平排列在综合管线最外侧，垂直排列在各种管线最上层，与其它管线间距附合规范。4. 电信管道材质 :联通公司目前电信管道采用的电信管材有水泥管，塑料波纹管，钢管，格栅管几种类型，几种管材规格特点如下：5.建议小区电信管道建设管材以格栅管为主,入楼管采用 2 根 SCΦ 80钢管（联排式和别墅入楼管采用2 根 SCΦ 50 钢管）。主要原因施工简单，管材抗腐蚀， 柔韧性强，抗冲击性强， 相配套人手井可选小号，可节省小区内紧张空间， 而且有利于小区内管综排列。 格栅管有 4( Φ50) 格栅和 9( Φ33) 格栅两种，管内分孔多，与其它管材相对比管孔利用率最高，后期光缆施工可1/3 投资。6.小区管道孔数（电信部分） 主管道宜建 2 孔格栅管， 分支管道宜建1 孔 格 栅 管 。 人 手 孔 井 可 选小 号 直通 （ 220*140*180cm） 和120*170 、90*120手孔。7...
