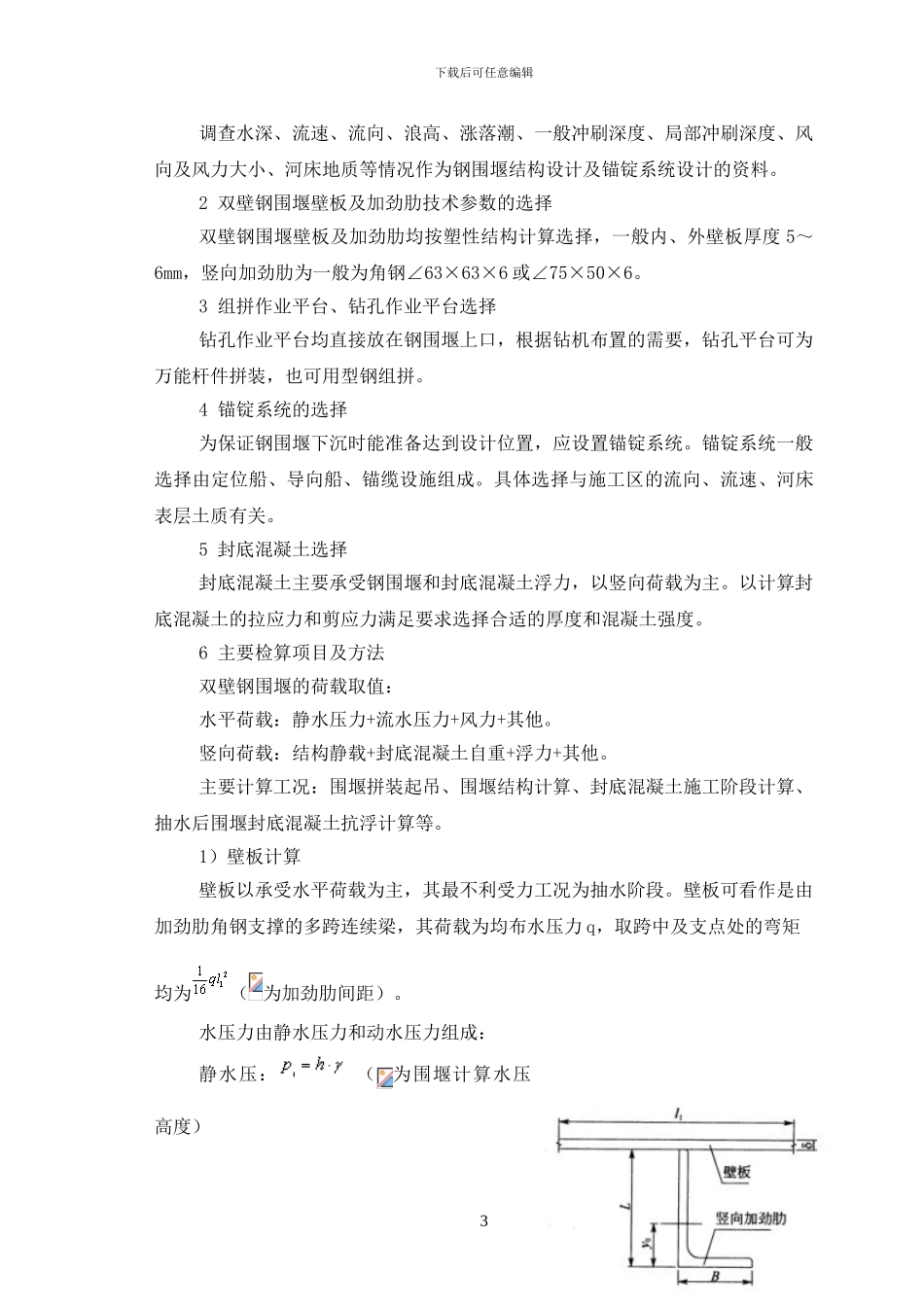

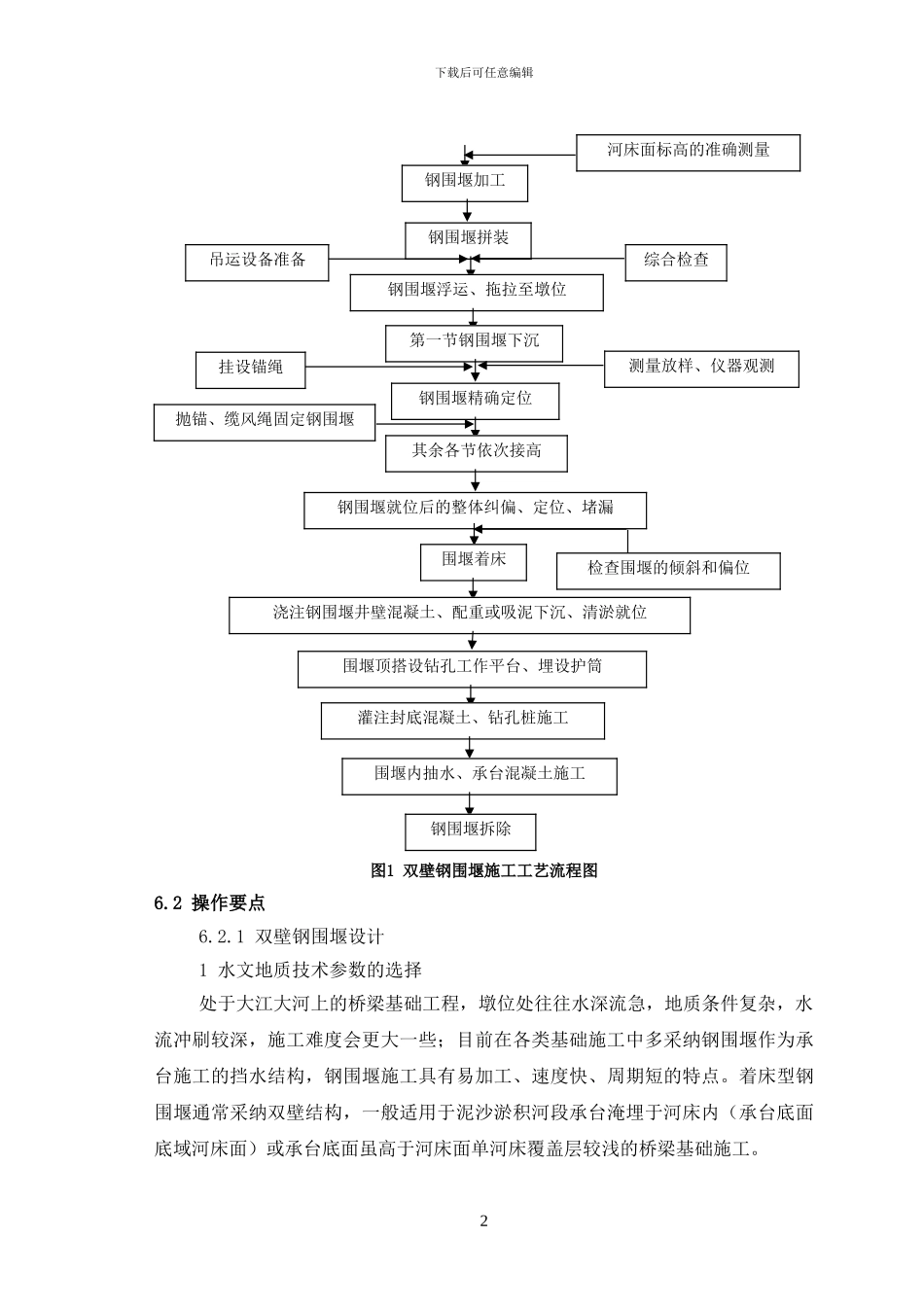

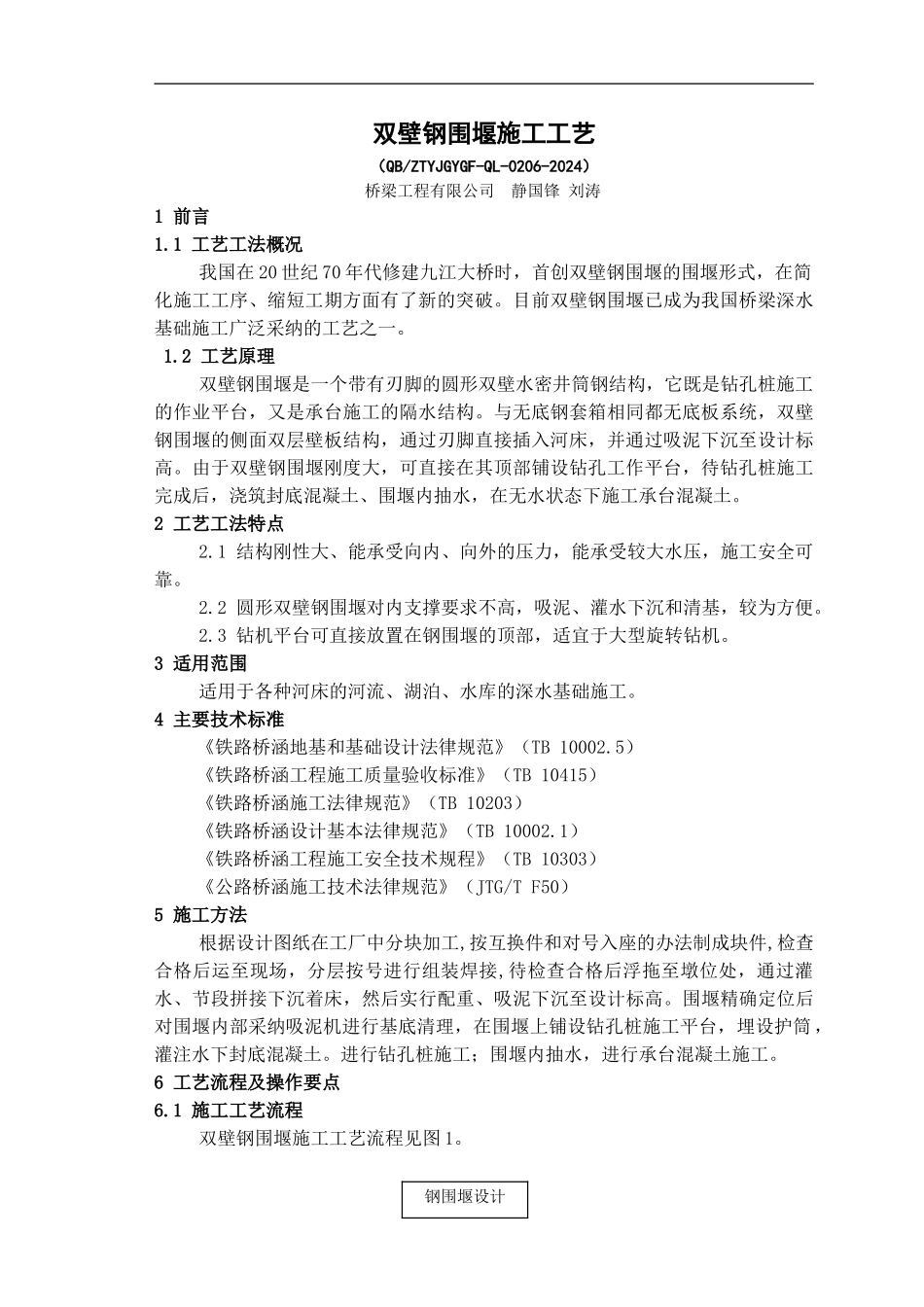

双壁钢围堰施工工艺（QB/ZTYJGYGF-QL-0206-2024）桥梁工程有限公司 静国锋 刘涛1 前言1.1 工艺工法概况我国在 20 世纪 70 年代修建九江大桥时，首创双壁钢围堰的围堰形式，在简化施工工序、缩短工期方面有了新的突破。目前双壁钢围堰已成为我国桥梁深水基础施工广泛采纳的工艺之一。1.2 工艺原理双壁钢围堰是一个带有刃脚的圆形双壁水密井筒钢结构，它既是钻孔桩施工的作业平台，又是承台施工的隔水结构。与无底钢套箱相同都无底板系统，双壁钢围堰的侧面双层壁板结构，通过刃脚直接插入河床，并通过吸泥下沉至设计标高。由于双壁钢围堰刚度大，可直接在其顶部铺设钻孔工作平台，待钻孔桩施工完成后，浇筑封底混凝土、围堰内抽水，在无水状态下施工承台混凝土。2 工艺工法特点2.1 结构刚性大、能承受向内、向外的压力，能承受较大水压，施工安全可靠。2.2 圆形双壁钢围堰对内支撑要求不高，吸泥、灌水下沉和清基，较为方便。2.3 钻机平台可直接放置在钢围堰的顶部，适宜于大型旋转钻机。3 适用范围适用于各种河床的河流、湖泊、水库的深水基础施工。4 主要技术标准《铁路桥涵地基和基础设计法律规范》（TB 10002.5）《铁路桥涵工程施工质量验收标准》（TB 10415）《铁路桥涵施工法律规范》（TB 10203）《铁路桥涵设计基本法律规范》（TB 10002.1）《铁路桥涵工程施工安全技术规程》（TB 10303）《公路桥涵施工技术法律规范》（JTG/T F50）5 施工方法根据设计图纸在工厂中分块加工,按互换件和对号入座的办法制成块件,检查合格后运至现场，分层按号进行组装焊接,待检查合格后浮拖至墩位处，通过灌水、节段拼接下沉着床，然后实行配重、吸泥下沉至设计标高。围堰精确定位后对围堰内部采纳吸泥机进行基底清理，在围堰上铺设钻孔桩施工平台，埋设护筒，灌注水下封底混凝土。进行钻孔桩施工；围堰内抽水，进行承台混凝土施工。6 工艺流程及操作要点6.1 施工工艺流程双壁钢围堰施工工艺流程见图 1。1钢围堰设计下载后可任意编辑图1 双壁钢围堰施工工艺流程图6.2 操作要点6.2.1 双壁钢围堰设计1 水文地质技术参数的选择处于大江大河上的桥梁基础工程，墩位处往往水深流急，地质条件复杂，水流冲刷较深，施工难度会更大一些；目前在各类基础施工中多采纳钢围堰作为承台施工的挡水结构，钢围堰施工具有易加工、速度快、周期短的特点。着床型钢围堰通常采纳双壁结构，一般适用于泥沙淤积河段承台淹埋于河床内（承台底面底域河床...
