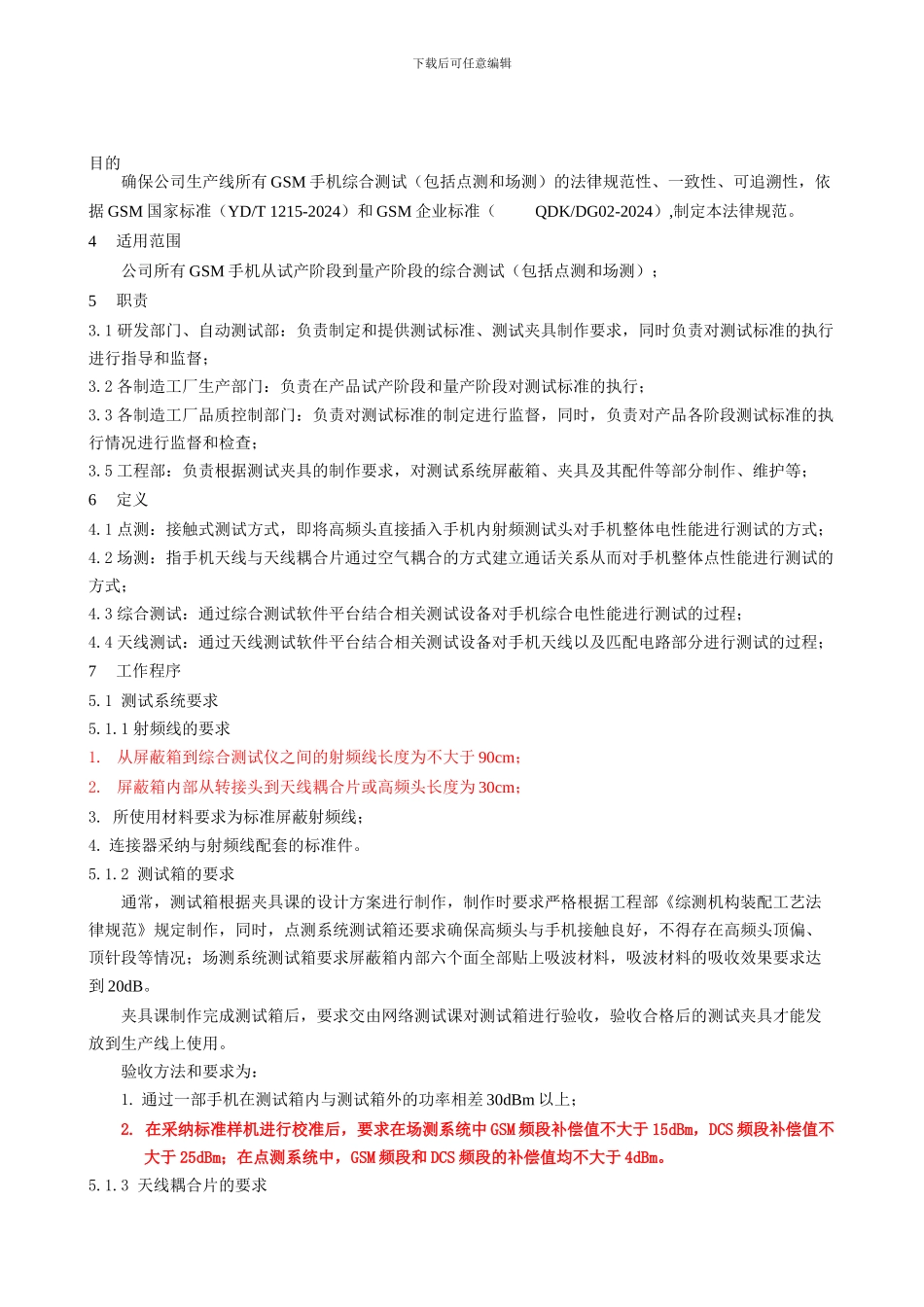

下载后可任意编辑123目的确保公司生产线所有 GSM 手机综合测试（包括点测和场测）的法律规范性、一致性、可追溯性，依据 GSM 国家标准（YD/T 1215-2024）和 GSM 企业标准（QDK/DG02-2024）,制定本法律规范。4适用范围公司所有 GSM 手机从试产阶段到量产阶段的综合测试（包括点测和场测）；5职责3.1 研发部门、自动测试部：负责制定和提供测试标准、测试夹具制作要求，同时负责对测试标准的执行进行指导和监督；3.2 各制造工厂生产部门：负责在产品试产阶段和量产阶段对测试标准的执行；3.3 各制造工厂品质控制部门：负责对测试标准的制定进行监督，同时，负责对产品各阶段测试标准的执行情况进行监督和检查；3.5 工程部：负责根据测试夹具的制作要求，对测试系统屏蔽箱、夹具及其配件等部分制作、维护等；6定义4.1 点测：接触式测试方式，即将高频头直接插入手机内射频测试头对手机整体电性能进行测试的方式；4.2 场测：指手机天线与天线耦合片通过空气耦合的方式建立通话关系从而对手机整体点性能进行测试的方式；4.3 综合测试：通过综合测试软件平台结合相关测试设备对手机综合电性能进行测试的过程；4.4 天线测试：通过天线测试软件平台结合相关测试设备对手机天线以及匹配电路部分进行测试的过程；7工作程序5.1 测试系统要求5.1.1 射频线的要求1. 从屏蔽箱到综合测试仪之间的射频线长度为不大于 90cm；2. 屏蔽箱内部从转接头到天线耦合片或高频头长度为 30cm；3. 所使用材料要求为标准屏蔽射频线；4. 连接器采纳与射频线配套的标准件。5.1.2 测试箱的要求通常，测试箱根据夹具课的设计方案进行制作，制作时要求严格根据工程部《综测机构装配工艺法律规范》规定制作，同时，点测系统测试箱还要求确保高频头与手机接触良好，不得存在高频头顶偏、顶针段等情况；场测系统测试箱要求屏蔽箱内部六个面全部贴上吸波材料，吸波材料的吸收效果要求达到 20dB。夹具课制作完成测试箱后，要求交由网络测试课对测试箱进行验收，验收合格后的测试夹具才能发放到生产线上使用。验收方法和要求为：1. 通过一部手机在测试箱内与测试箱外的功率相差 30dBm 以上；2. 在采纳标准样机进行校准后，要求在场测系统中 GSM 频段补偿值不大于 15dBm，DCS 频段补偿值不大于 25dBm；在点测系统中，GSM 频段和 DCS 频段的补偿值均不大于 4dBm。5.1.3 天线耦合片的要求下载后可任意编辑5.1.3.1 天线耦合片设计要求天线耦合片的设...
