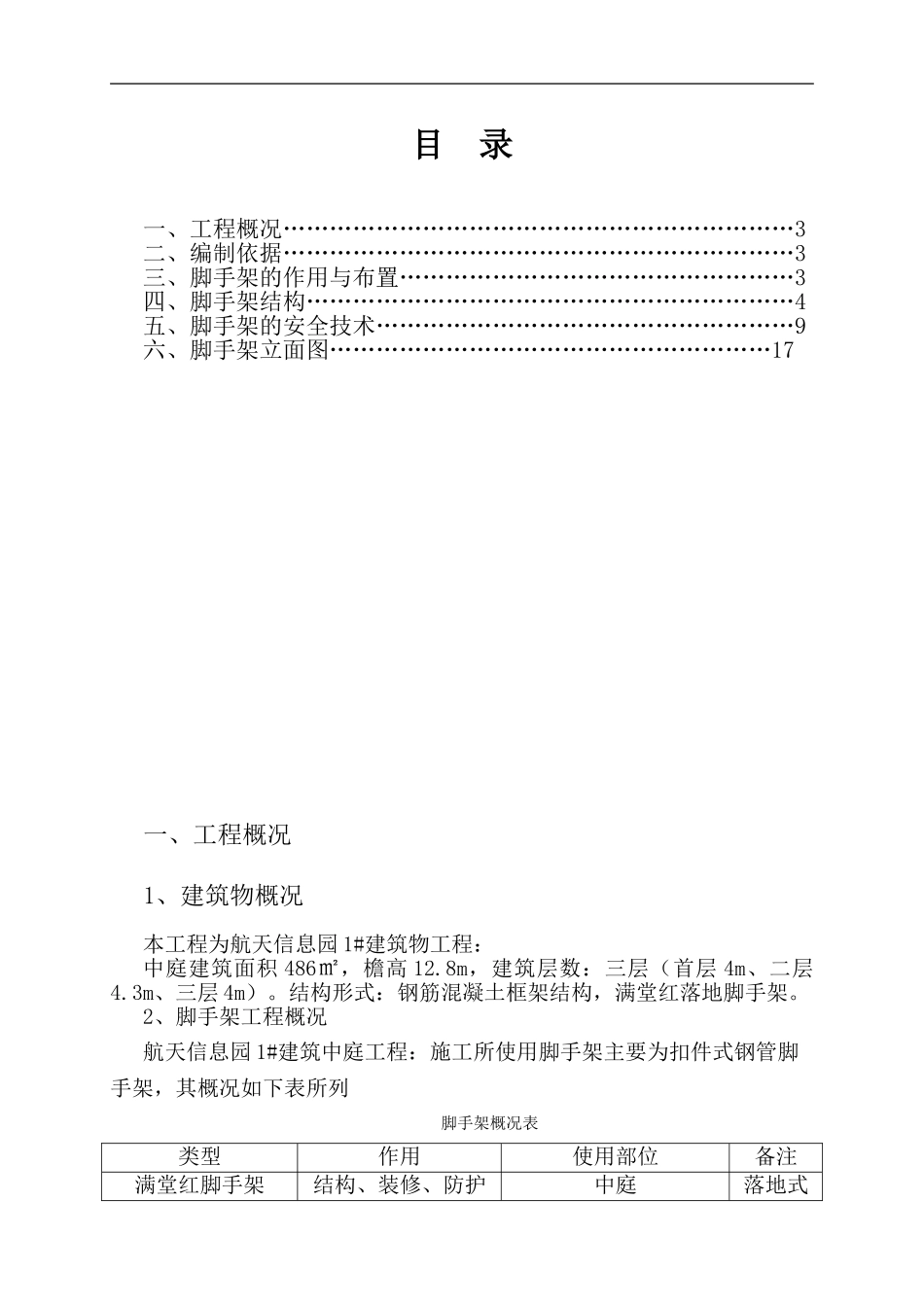

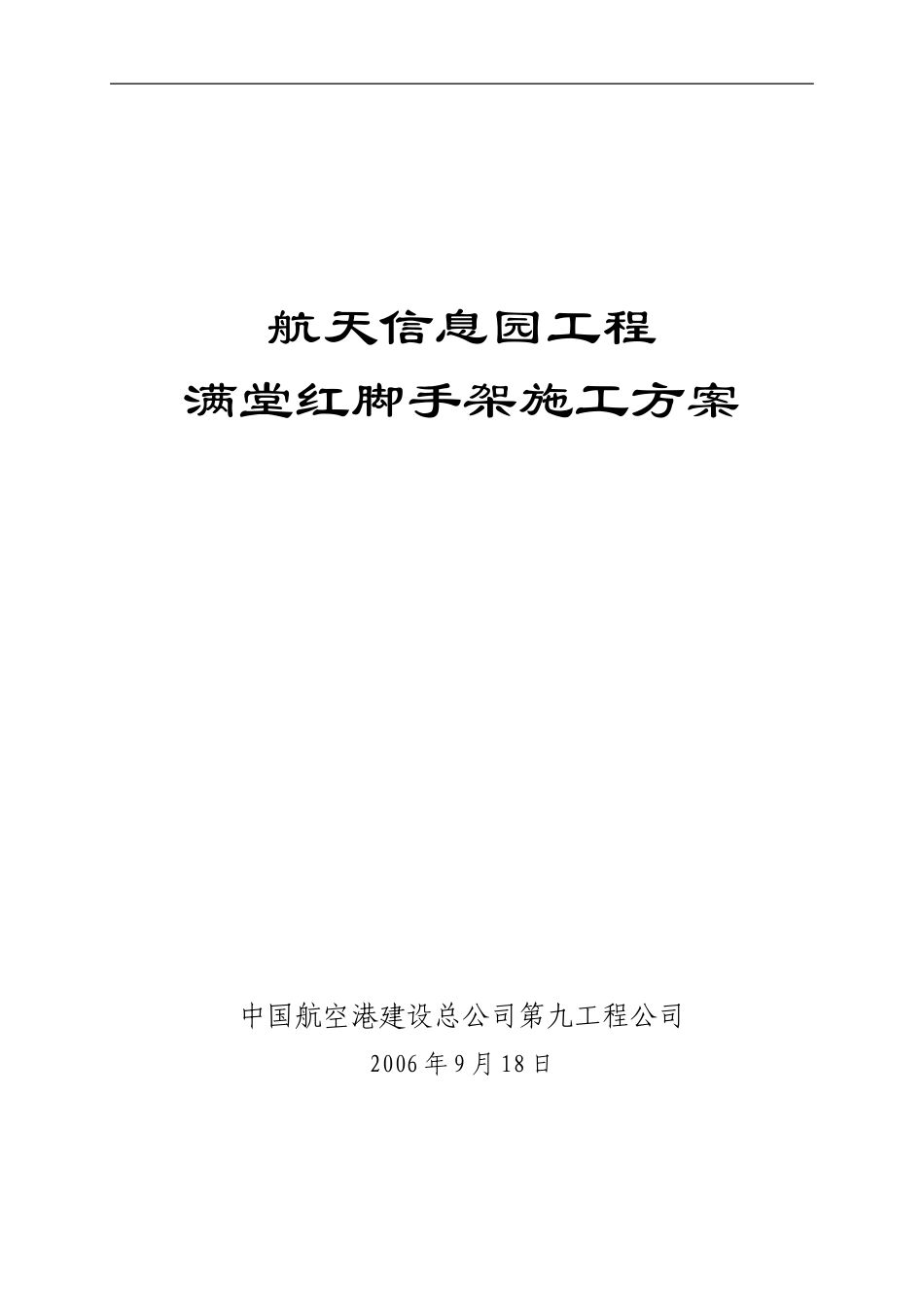

航天信息园工程满堂红脚手架施工方案中国航空港建设总公司第九工程公司2006 年 9 月 18 日目 录一、工程概况…………………………………………………………3二、编制依据…………………………………………………………3三、脚手架的作用与布置……………………………………………3四、脚手架结构………………………………………………………4五、脚手架的安全技术………………………………………………9六、脚手架立面图…………………………………………………17一、工程概况1、建筑物概况本工程为航天信息园 1#建筑物工程：中庭建筑面积 486㎡，檐高 12.8m，建筑层数：三层（首层 4m、二层4.3m、三层 4m）。结构形式：钢筋混凝土框架结构，满堂红落地脚手架。2、脚手架工程概况航天信息园 1#建筑中庭工程：施工所使用脚手架主要为扣件式钢管脚手架，其概况如下表所列脚手架概况表类型作用使用部位备注满堂红脚手架结构、装修、防护中庭落地式下载后可任意编辑本施工方案主要叙述满堂红脚手架：二、编制依据本《施工方案》编制依据主要有：本工程《施工组织设计》《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2001）《建筑施工脚手架有用手册》中国建筑工业出版社《简明施工计算手册》中国建筑工业出版社三、满堂红脚手架作用与布置1、满堂红脚手架作用航天信息园 1#建筑中庭工程外墙装饰等施工和安全防护。2、满堂红脚手架全部布置（1）一般部位外脚手架平面布置本工程满堂红脚手架沿中庭全部布置，直接落地。落地处在地下一层顶板中庭部位。当结构施工完成，随装修施工从上往下逐步拆除。本工程满堂红脚手架平面布置见平面示意图满堂红脚手架平面图（2）满堂红脚手架立面布置根据工程建筑外形特点，并结合现场实际情况，本工程落地扣件式满堂红脚手架直抵顶部，中庭满堂红脚手架高 12.8m。四、满堂红脚手架结构1、材料扣件式钢管外脚手架由钢管和扣件组成，因其易于装拆、搭设灵活、坚固耐用而被本工程所采纳。钢管刚度好、强度高，一般情况下，单管立杆的承载力可达 15kN～35kN。（1）钢管①脚手架钢管应为力学性能适中的 Q235 钢，其力学性能应符合国家现行标准《碳素结构钢》（GB700-89）中 Q235A 钢的规定。②脚手架主要杆件即立杆、大横杆（纵向水平长杆）等均采纳外径48mm、壁厚 3.5mm 的 D48×3.5 焊接钢管。用于立杆、大横杆的钢管长度为6m，重 250N，适于运输、安装的操作。③钢管质量检验钢管外观...
