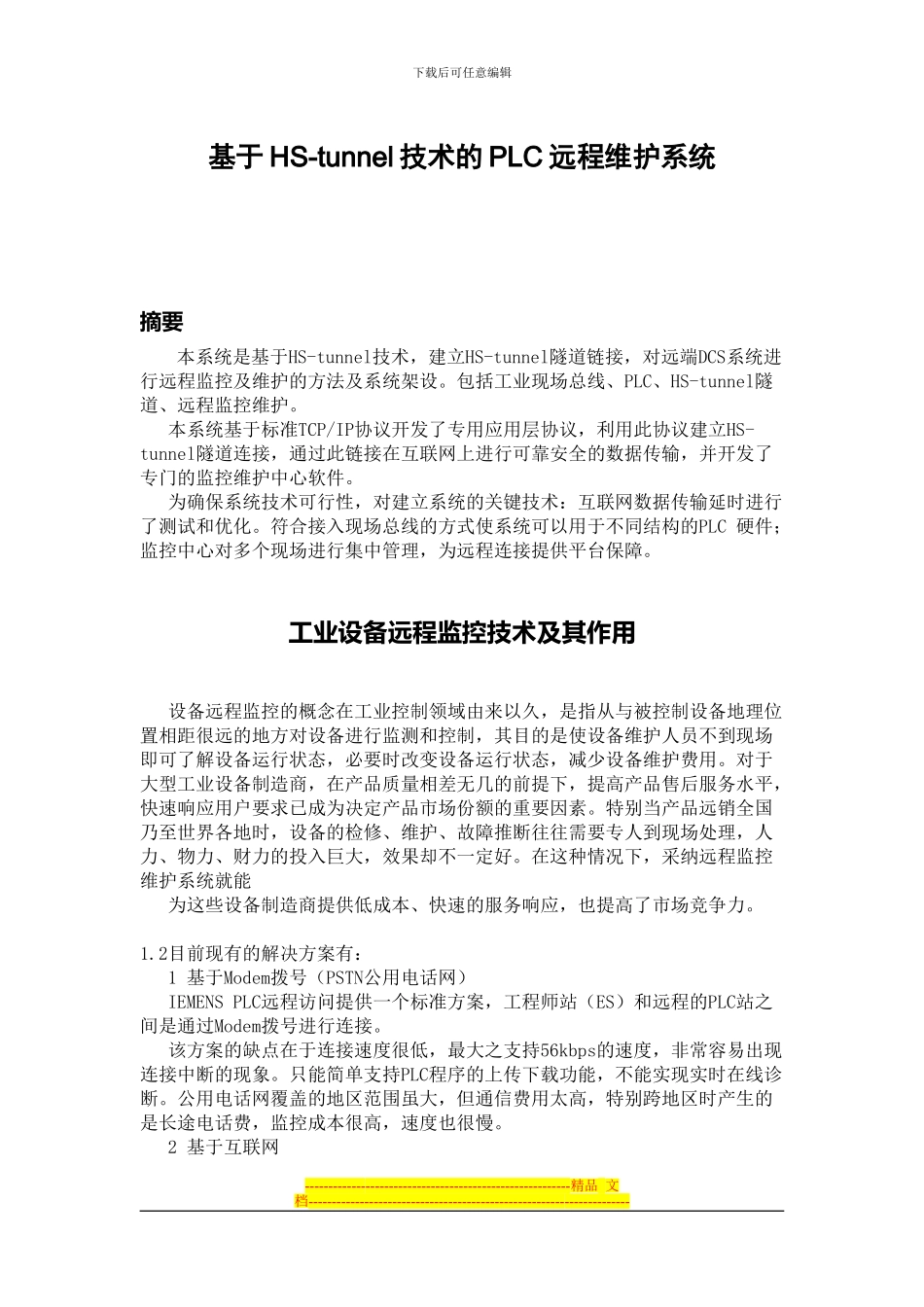

下载后可任意编辑基于 HS-tunnel 技术的 PLC 远程维护系统摘要 本系统是基于HS-tunnel技术，建立HS-tunnel隧道链接，对远端DCS系统进行远程监控及维护的方法及系统架设。包括工业现场总线、PLC、HS-tunnel隧道、远程监控维护。本系统基于标准TCP/IP协议开发了专用应用层协议，利用此协议建立HS-tunnel隧道连接，通过此链接在互联网上进行可靠安全的数据传输，并开发了专门的监控维护中心软件。为确保系统技术可行性，对建立系统的关键技术：互联网数据传输延时进行了测试和优化。符合接入现场总线的方式使系统可以用于不同结构的PLC 硬件；监控中心对多个现场进行集中管理，为远程连接提供平台保障。工业设备远程监控技术及其作用设备远程监控的概念在工业控制领域由来以久，是指从与被控制设备地理位置相距很远的地方对设备进行监测和控制，其目的是使设备维护人员不到现场即可了解设备运行状态，必要时改变设备运行状态，减少设备维护费用。对于大型工业设备制造商，在产品质量相差无几的前提下，提高产品售后服务水平，快速响应用户要求已成为决定产品市场份额的重要因素。特别当产品远销全国乃至世界各地时，设备的检修、维护、故障推断往往需要专人到现场处理，人力、物力、财力的投入巨大，效果却不一定好。在这种情况下，采纳远程监控维护系统就能为这些设备制造商提供低成本、快速的服务响应，也提高了市场竞争力。1.2目前现有的解决方案有：1 基于Modem拨号（PSTN公用电话网）IEMENS PLC远程访问提供一个标准方案，工程师站（ES）和远程的PLC站之间是通过Modem拨号进行连接。该方案的缺点在于连接速度很低，最大之支持56kbps的速度，非常容易出现连接中断的现象。只能简单支持PLC程序的上传下载功能，不能实现实时在线诊断。公用电话网覆盖的地区范围虽大，但通信费用太高，特别跨地区时产生的是长途电话费，监控成本很高，速度也很慢。2 基于互联网---------------------------------------------------------精品 文档---------------------------------------------------------------------下载后可任意编辑2.1 固定（静态）IP接入 通过internet访问某一个设备，该设备需要有一个IP地址。IP地址需要向当地的ISP申请得到。固定（静态）IP地址由于资源有限，申请和使用费用比较高。固定IP地址的使用费大概在20000元/年（不管接入费用为集成商投入或用户投入，均是一个不太能接受的数字），为每一个套远程设备申请一个固定（...
