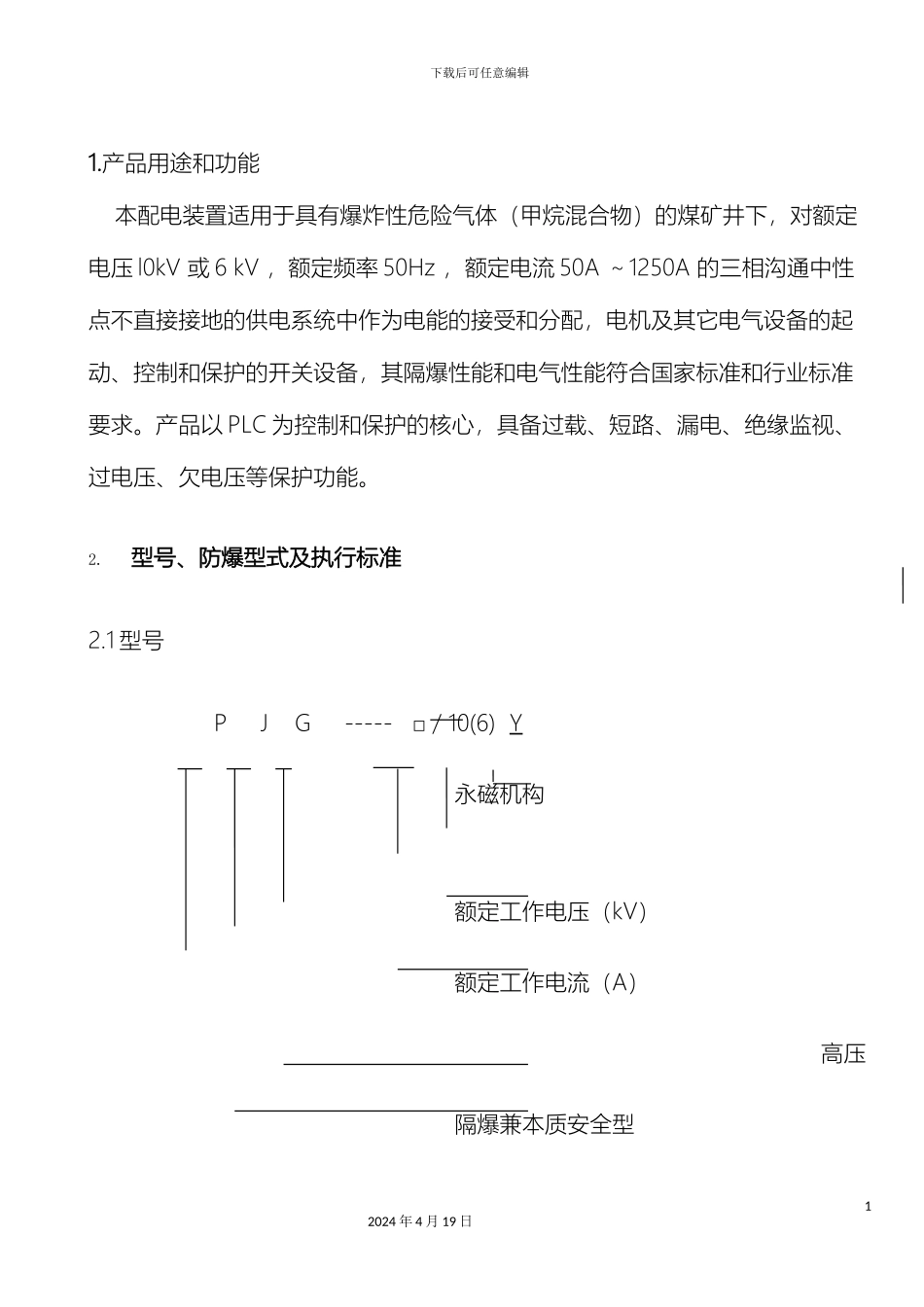

下载后可任意编辑PJG 配电装置使用说明书12024 年 4 月 19 日下载后可任意编辑矿用隔爆兼本质安全型永磁机构高压真空配电装置使 用 说 明 书 12024 年 4 月 19 日下载后可任意编辑1.产品用途和功能 本配电装置适用于具有爆炸性危险气体（甲烷混合物）的煤矿井下，对额定电压 l0kV 或 6 kV ，额定频率 50Hz ，额定电流 50A ～1250A 的三相沟通中性点不直接接地的供电系统中作为电能的接受和分配，电机及其它电气设备的起动、控制和保护的开关设备，其隔爆性能和电气性能符合国家标准和行业标准要求。产品以 PLC 为控制和保护的核心，具备过载、短路、漏电、绝缘监视、过电压、欠电压等保护功能。2.型号、防爆型式及执行标准2.1 型号 P J G ----- □ / 10(6) Y 永磁机构 额定工作电压（kV） 额定工作电流（A） 高压 隔爆兼本质安全型12024 年 4 月 19 日下载后可任意编辑配电装置2.2 防爆型式矿用隔爆型，隔爆标志为“Exd[ib]IMb”。2.3 执行标准 GB 3836- ;JB8739-1998； 3.技术参数3.1 基本参数3.1.1 额定短路开断电流：12.5kA；3.1.2 额定峰值耐受电流：31.5kA；3.1.3 额定短路持续时间：2s；22024 年 4 月 19 日型 号额定电压 kV额定电流 A频率 Hz工作制PJG-50/10Y1050508 小时PJG-100/10Y100PJG-160/10Y160PJG-200/10Y200PJG-315/10Y315PJG-400/10Y400PJG-500/10Y500PJG-630/10Y630PJG-50/6Y650PJG-100/6Y100PJG-160/6Y160PJG-200/6Y200PJG-315/6Y315PJG-400/6Y400PJG-500/6Y500PJG-630/6Y630下载后可任意编辑3.1.4 配电装置的短路开断和关合电流次数：“分-180s-合分-180s-合分”2次，分6次，合分4次 .3.2 配用高压永磁断路器参数：■分闸时间：≤100ms; ■平均分闸速度： 0.8-1.2 m/s; ■平均合闸速度：0.6ms-1.0 m/s;■触头开距：9士1mm;■超行程：3+1mm ； ■主回路电阻≤800μΩ■合闸时触头弹跳时间：≤3.5ms；■触头合闸及分闸不同期性：≤2 ms■绝缘水平：按JB8739-1998第5.2.2条表2系列I规定进行.4．产品的工作条件 32024 年 4 月 19 日下载后可任意编辑海拔高度不超过 米； 环境温度 0℃～+40℃；空气相对湿度不大于 95%（+25℃）； 在无强烈震动和冲击振动的地方； 与垂直面的安装倾斜度不超过 15°； 含有沼气和煤尘的空气中，但无足以腐蚀金属和破坏绝缘的气体和蒸气； 无滴水或水浸的地方； 污染等级：3 级；...
