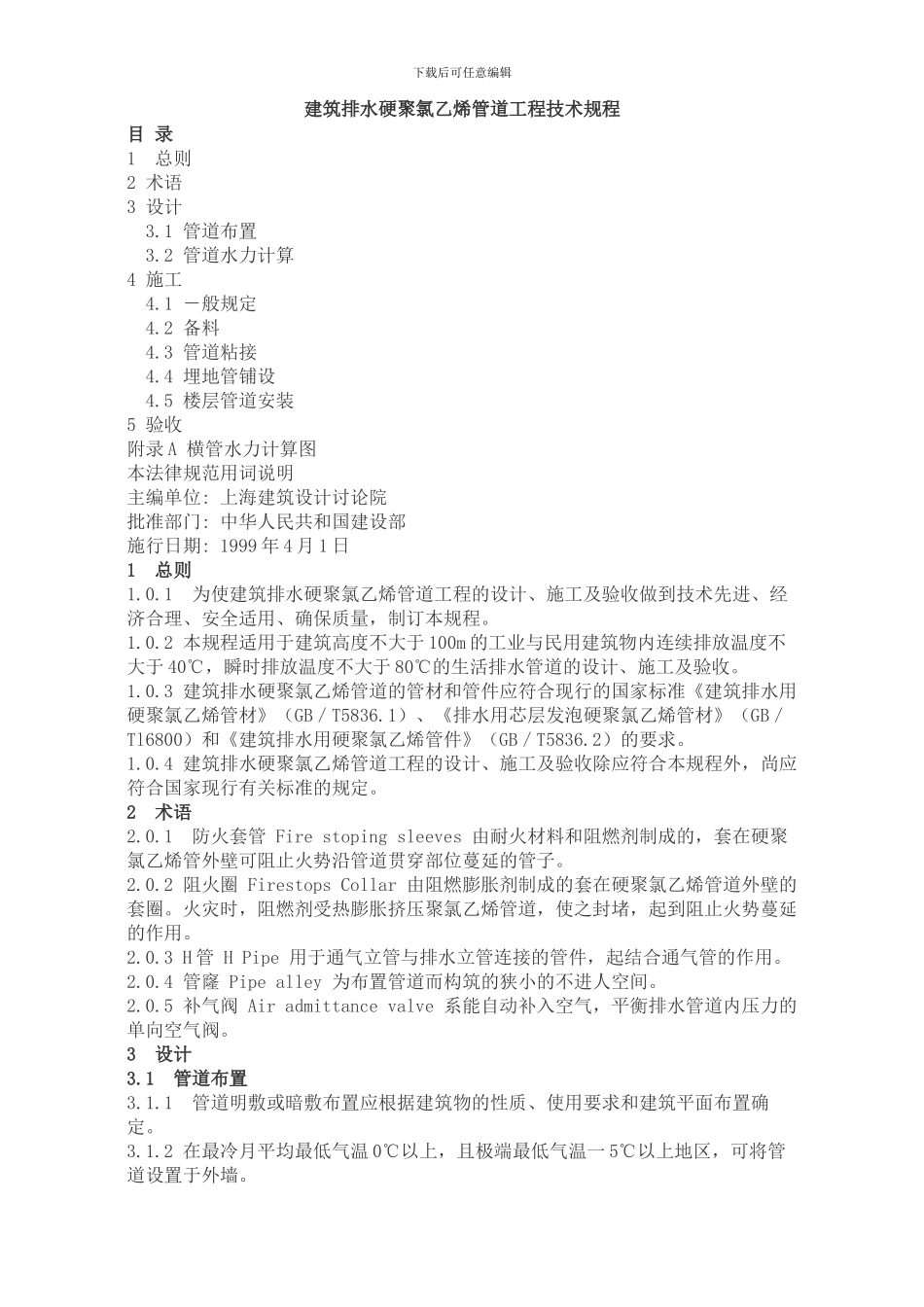

下载后可任意编辑建筑排水硬聚氯乙烯管道工程技术规程目 录1 总则2 术语3 设计 3.1 管道布置 3.2 管道水力计算4 施工 4.1 －般规定 4.2 备料 4.3 管道粘接 4.4 埋地管铺设 4.5 楼层管道安装5 验收附录 A 横管水力计算图本法律规范用词说明主编单位: 上海建筑设计讨论院 批准部门: 中华人民共和国建设部施行日期: 1999 年 4 月 1 日1 总则1.0.1 为使建筑排水硬聚氯乙烯管道工程的设计、施工及验收做到技术先进、经济合理、安全适用、确保质量，制订本规程。1.0.2 本规程适用于建筑高度不大于 100m 的工业与民用建筑物内连续排放温度不大于 40℃，瞬时排放温度不大于 80℃的生活排水管道的设计、施工及验收。1.0.3 建筑排水硬聚氯乙烯管道的管材和管件应符合现行的国家标准《建筑排水用硬聚氯乙烯管材》（GB／T5836.1）、《排水用芯层发泡硬聚氯乙烯管材》（GB／Tl6800）和《建筑排水用硬聚氯乙烯管件》（GB／T5836.2）的要求。1.0.4 建筑排水硬聚氯乙烯管道工程的设计、施工及验收除应符合本规程外，尚应符合国家现行有关标准的规定。 2 术语2.0.1 防火套管 Fire stoping sleeves 由耐火材料和阻燃剂制成的，套在硬聚氯乙烯管外壁可阻止火势沿管道贯穿部位蔓延的管子。2.0.2 阻火圈 Firestops Collar 由阻燃膨胀剂制成的套在硬聚氯乙烯管道外壁的套圈。火灾时，阻燃剂受热膨胀挤压聚氯乙烯管道，使之封堵，起到阻止火势蔓延的作用。2.0.3 H 管 H Pipe 用于通气立管与排水立管连接的管件，起结合通气管的作用。2.0.4 管窿 Pipe alley 为布置管道而构筑的狭小的不进人空间。 2.0.5 补气阀 Air admittance valve 系能自动补入空气，平衡排水管道内压力的单向空气阀。3 设计3.1 管道布置 3.1.1 管道明敷或暗敷布置应根据建筑物的性质、使用要求和建筑平面布置确定。3.1.2 在最冷月平均最低气温 0℃以上，且极端最低气温一 5℃以上地区，可将管道设置于外墙。下载后可任意编辑3.1.3 高层建筑中室内排水管道布置应符合下列规定： 1 立管宜暗设在管道井或管窿内。 2 立管明设且其管径大于或等于 ll0mm 时，在立管穿越楼层处应实行防止火灾贯穿的措施。 3 管径大于或等于 110mm 的明敷排水横支管接入管道井、 管窿内的立管时，在穿越管井、管窿壁处应实行防止火灾贯穿的措施。3.1.4 横干管不宜穿越防火分区隔墙和防火墙；当不可避开确需穿越时，应在管道穿越墙体处...
