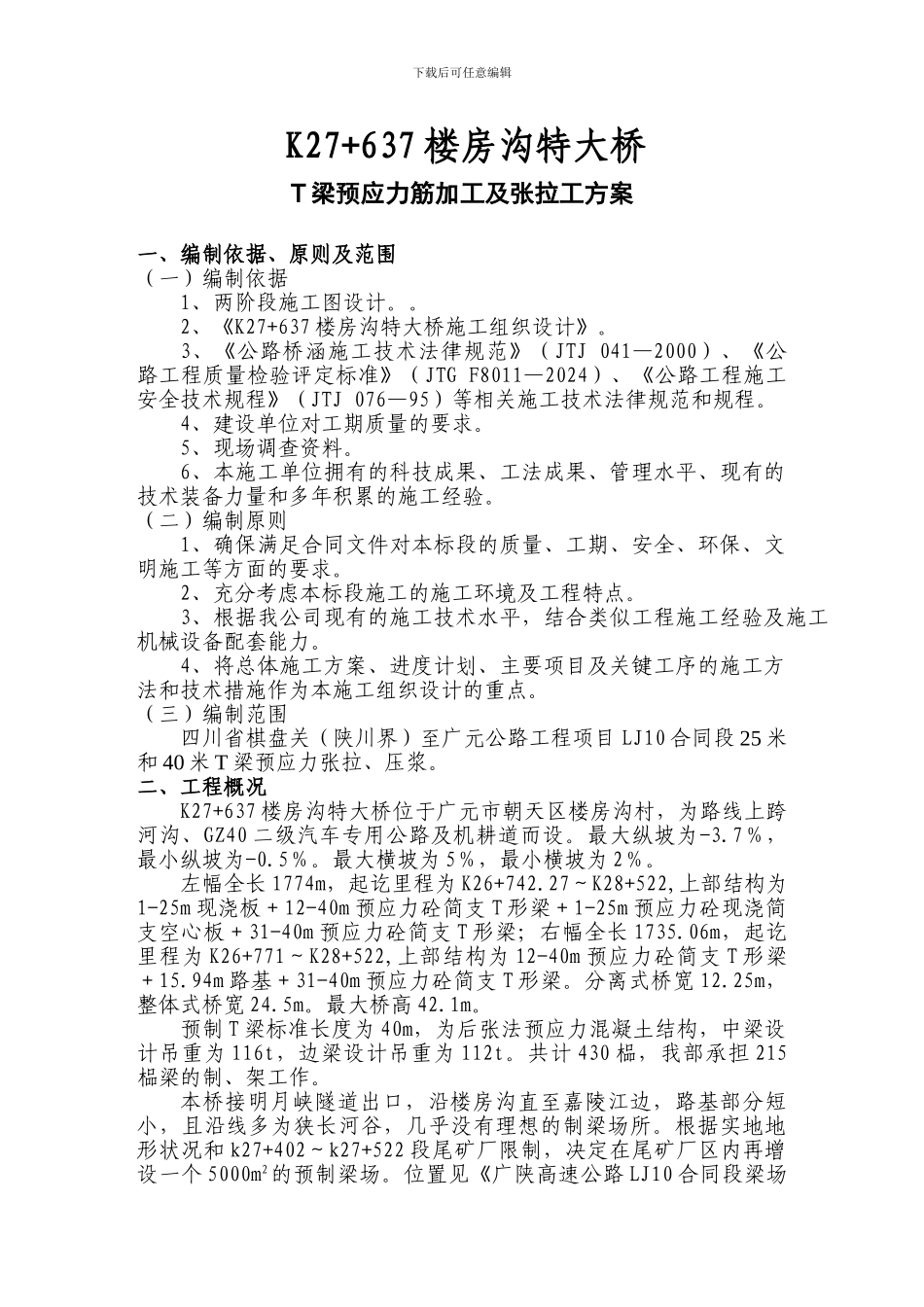

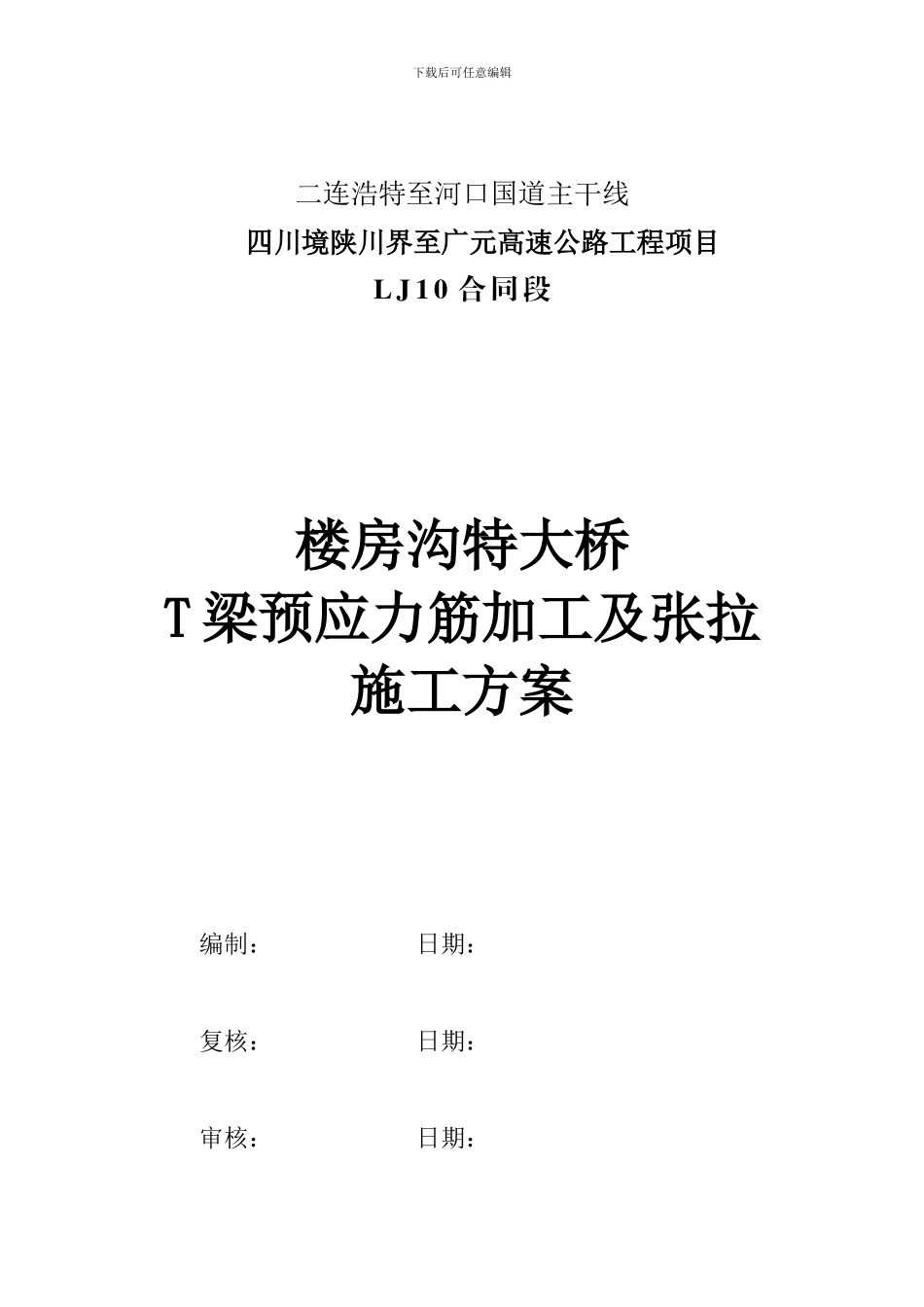

下载后可任意编辑二连浩特至河口国道主干线 四川境陕川界至广元高速公路工程项目L J 1 0 合 同 段楼房沟特大桥T 梁预应力筋加工及张拉施工方案编制： 日期： 复核： 日期： 审核： 日期：下载后可任意编辑K27+637 楼房沟特大桥T 梁预应力筋加工及张拉工方案 一、编制依据、原则及范围（一）编制依据1、两阶段施工图设计。。2、《K27+637 楼房沟特大桥施工组织设计》。3、《公路桥涵施工技术法律规范》（JTJ 041—2000）、《公路工程质量检验评定标准》（JTG F8011—2024）、《公路工程施工安全技术规程》（JTJ 076—95）等相关施工技术法律规范和规程。4、建设单位对工期质量的要求。5、现场调查资料。6、本施工单位拥有的科技成果、工法成果、管理水平、现有的技术装备力量和多年积累的施工经验。（二）编制原则1、确保满足合同文件对本标段的质量、工期、安全、环保、文明施工等方面的要求。2、充分考虑本标段施工的施工环境及工程特点。3、根据我公司现有的施工技术水平，结合类似工程施工经验及施工机械设备配套能力。4、将总体施工方案、进度计划、主要项目及关键工序的施工方法和技术措施作为本施工组织设计的重点。（三）编制范围四川省棋盘关（陕川界）至广元公路工程项目 LJ10 合同段 25 米和 40 米 T 梁预应力张拉、压浆。二、工程概况K27+637 楼房沟特大桥位于广元市朝天区楼房沟村，为路线上跨河沟、GZ40 二级汽车专用公路及机耕道而设。最大纵坡为-3.7％，最小纵坡为-0.5％。最大横坡为 5％，最小横坡为 2％。左幅全长 1774m，起讫里程为 K26+742.27～K28+522,上部结构为1-25m 现浇板＋12-40m 预应力砼简支 T 形梁＋1-25m 预应力砼现浇简支空心板＋31-40m 预应力砼简支 T 形梁；右幅全长 1735.06m，起讫里程为 K26+771～K28+522,上部结构为 12-40m 预应力砼简支 T 形梁＋15.94m 路基＋31-40m 预应力砼简支 T 形梁。分离式桥宽 12.25m，整体式桥宽 24.5m。最大桥高 42.1m。预制 T 梁标准长度为 40m，为后张法预应力混凝土结构，中梁设计吊重为 116t，边梁设计吊重为 112t。共计 430 榀，我部承担 215榀梁的制、架工作。 本桥接明月峡隧道出口，沿楼房沟直至嘉陵江边，路基部分短小，且沿线多为狭长河谷，几乎没有理想的制梁场所。根据实地地形状况和 k27+402～k27+522 段尾矿厂限制，决定在尾矿厂区内再增设一个 5000m2的预制梁场。位置见《广陕高速公路 LJ10 ...
