t空中花园高支模支撑系统专项安全施工方案VIP免费

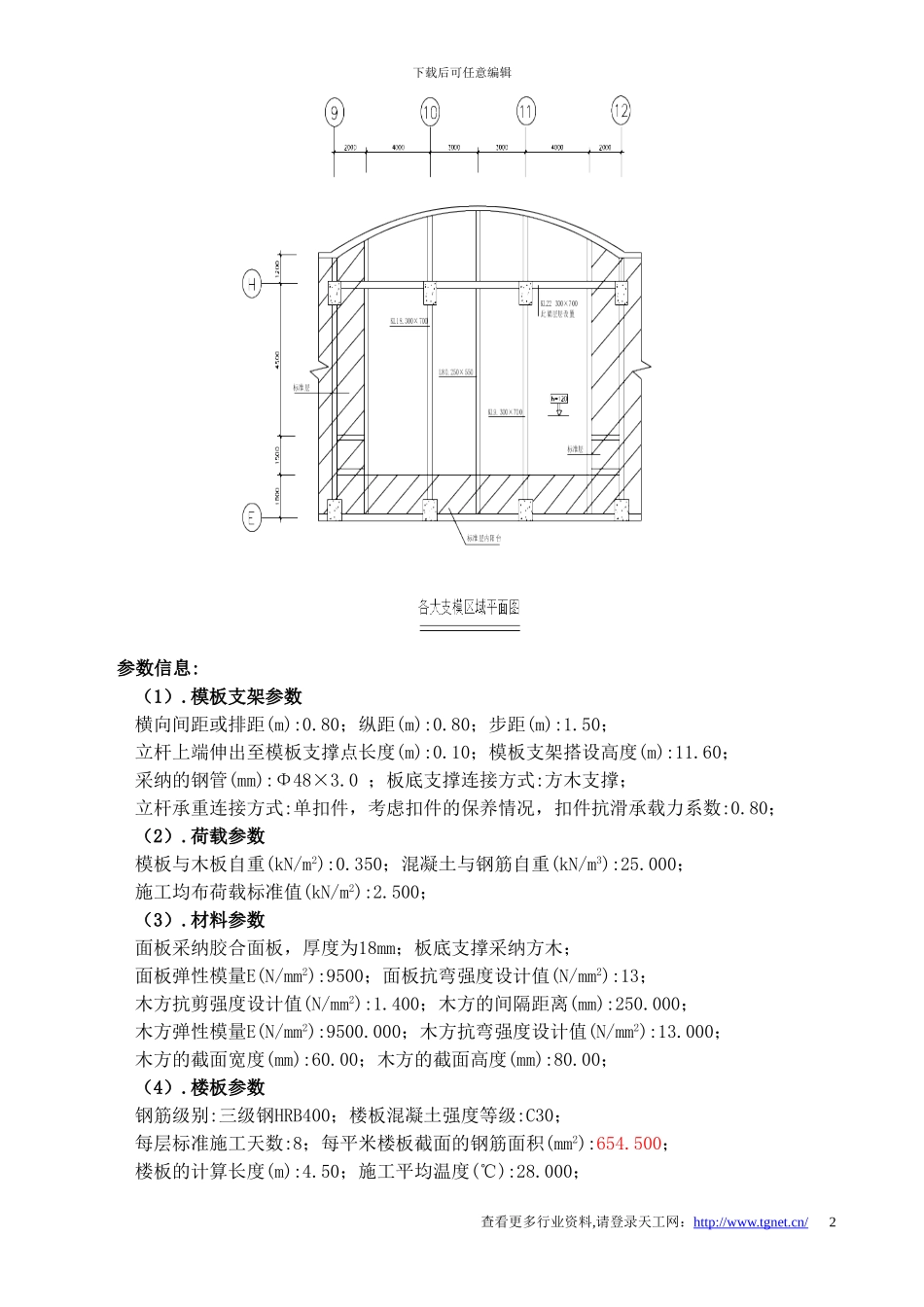

下载后可任意编辑锦泰柚园工程空中花园高支模支撑系统专项安全施工方案一、工程概况工程名称：锦泰柚园结构类型，框剪结构，层数，地下2层，地上19层。建筑高度60.78m。总建筑面积3.2万平方。三层以下为商店及设备房，三层以上为住房，层高均为2.9m。在2/9轴至2/11轴，E轴至H轴部位设空中花园，即为高支模区域。以三层楼板（板厚120mm）为高支模基础。空中还原设置在7层、10层、13层、16层。屋面层，共5道。支模高度：首层（7层）和顶层（屋面层）为四个标准层高2.9×4=11.6m。中间三层（10层、13层、16层）为三个标准层高2.9×3=8.7m。二、编制依据1、《建筑施工扣件式脚手架安全技术法律规范》（JGJ130-2001）2024年修订版；2、《混凝土结构设计法律规范》（GB50010-2024）；3、《建筑结构荷载法律规范》（GB50009-2001）；2024年版4、《钢结构设计法律规范》（GB50017-2024）；5、《施工技术》2024（3）；6、《扣件式钢管模板高支撑架设计和使用安全》；7、施工图纸；8、施工组织设计。三、高支模支撑系统设计方案及计算书1、设计方案（1）模板选用18㎜厚九夹板作为模板体系，柱、梁侧模各配一套模板。对各模板进行编号使用，从而达到专模专用，使混凝土表面光滑、尺寸精确，并减少模板消耗。（2）采纳 Φ48 扣件式钢管立杆，立杆板底间距 800*800㎜，梁底间距为梁宽加 300㎜×2，步距为 1500㎜，离地 250㎜设扫地杆，利用该区域下部层已施工的混凝土梁柱作水平支撑固定满堂支模架，高支模架与标准层内支模架相连，每步高 1500 处设水平剪力撑，保证整个支撑体系的稳定性。支撑主梁的立杆设置剪刀撑。模板支架四边与中间每隔四排支架立杆应设置一道纵向剪刀撑，由底至顶连续设置。（3）柱截面最大尺寸为 1000×800㎜，分层浇捣至该区域梁底。（4）本工程高支模架分层次进行搭设，即每层与内架同时搭设，砼浇注前最终验收时，由建设单位、监理单位及施工单位各派人进行验收，验收要求用测力扳手检查扣件的扭矩。2、计算书查看更多行业资料,请登录天工网：http://www.tgnet.cn/1下载后可任意编辑 参数信息:（1）.模板支架参数横向间距或排距(m):0.80；纵距(m):0.80；步距(m):1.50；立杆上端伸出至模板支撑点长度(m):0.10；模板支架搭设高度(m):11.60；采纳的钢管(mm):Φ48×3.0 ；板底支撑连接方式:方木支撑；立杆承重连接方式:单扣件，考虑扣件的保养情况，扣件抗滑承载力系数:0.80；（2）.荷载参数模板与木板自重(kN/m2):0.350；混凝...
