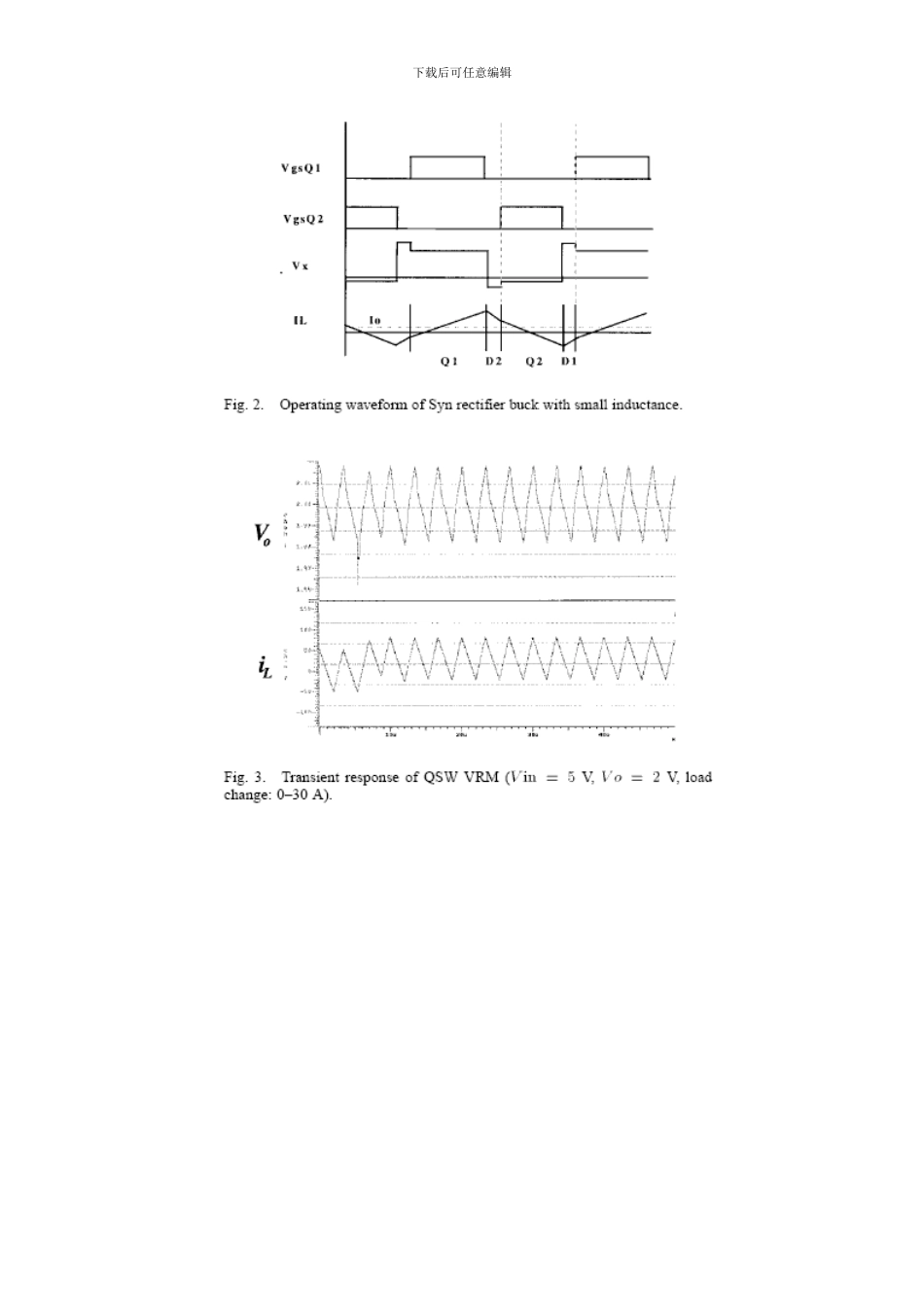

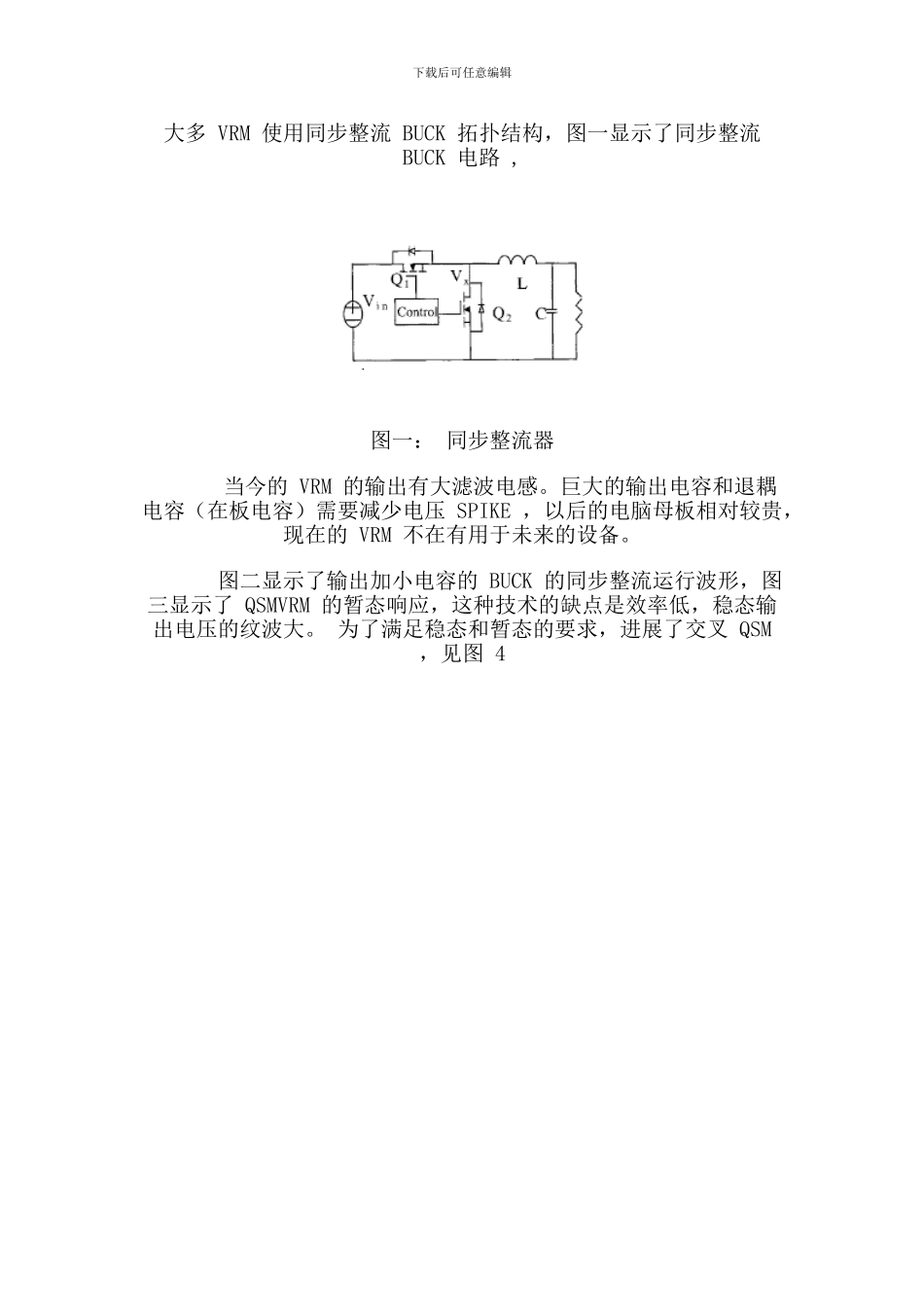

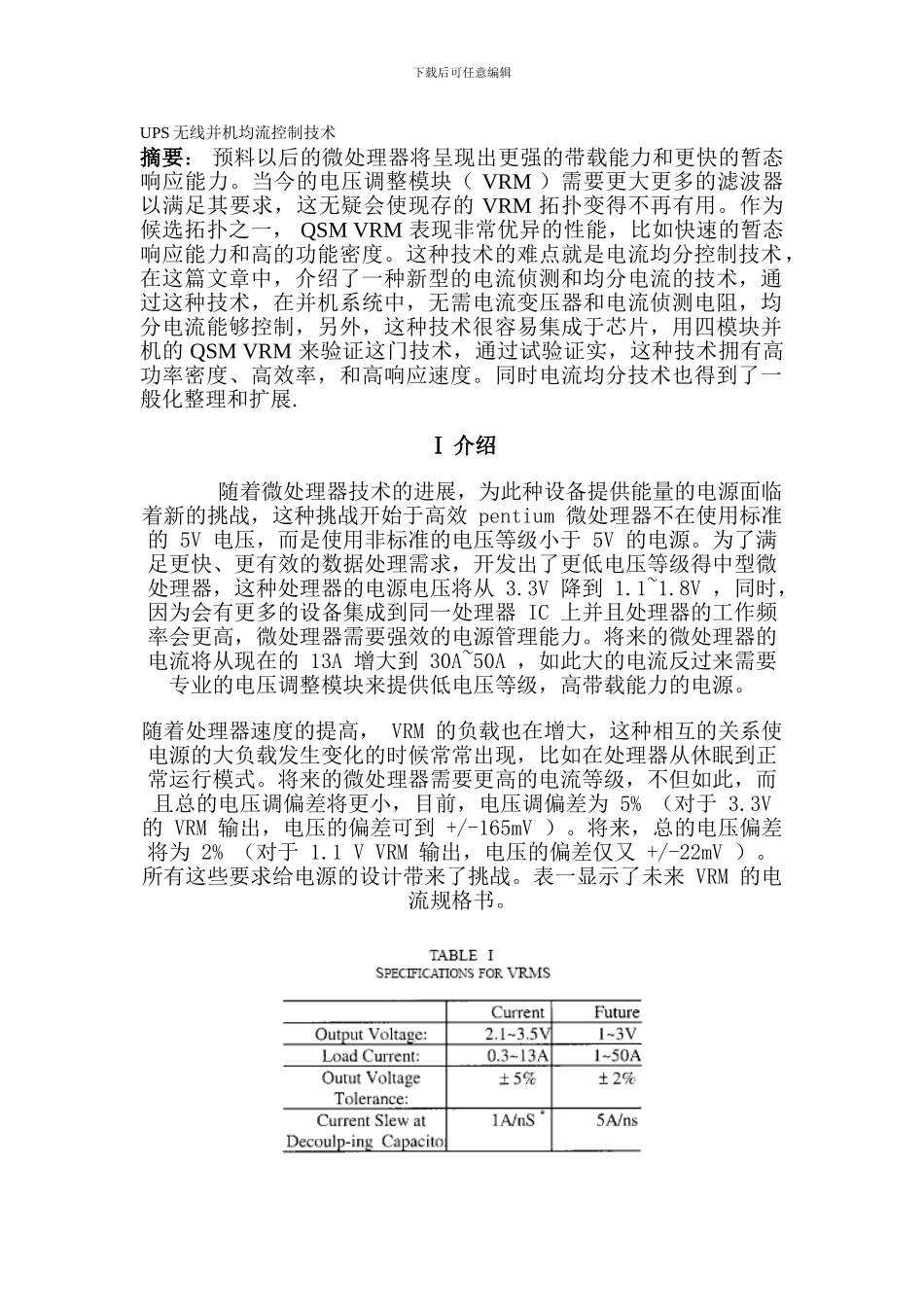

下载后可任意编辑UPS 无线并机均流控制技术摘要： 预料以后的微处理器将呈现出更强的带载能力和更快的暂态响应能力。当今的电压调整模块（ VRM ）需要更大更多的滤波器以满足其要求，这无疑会使现存的 VRM 拓扑变得不再有用。作为候选拓扑之一， QSM VRM 表现非常优异的性能，比如快速的暂态响应能力和高的功能密度。这种技术的难点就是电流均分控制技术，在这篇文章中，介绍了一种新型的电流侦测和均分电流的技术，通过这种技术，在并机系统中，无需电流变压器和电流侦测电阻，均分电流能够控制，另外，这种技术很容易集成于芯片，用四模块并机的 QSM VRM 来验证这门技术，通过试验证实，这种技术拥有高功率密度、高效率，和高响应速度。同时电流均分技术也得到了一般化整理和扩展.Ⅰ 介绍 随着微处理器技术的进展，为此种设备提供能量的电源面临着新的挑战，这种挑战开始于高效 pentium 微处理器不在使用标准的 5V 电压，而是使用非标准的电压等级小于 5V 的电源。为了满足更快、更有效的数据处理需求，开发出了更低电压等级得中型微处理器，这种处理器的电源电压将从 3.3V 降到 1.1~1.8V ，同时，因为会有更多的设备集成到同一处理器 IC 上并且处理器的工作频率会更高，微处理器需要强效的电源管理能力。将来的微处理器的电流将从现在的 13A 增大到 30A~50A ，如此大的电流反过来需要专业的电压调整模块来提供低电压等级，高带载能力的电源。 随着处理器速度的提高， VRM 的负载也在增大，这种相互的关系使电源的大负载发生变化的时候常常出现，比如在处理器从休眠到正常运行模式。将来的微处理器需要更高的电流等级，不但如此，而且总的电压调偏差将更小，目前，电压调偏差为 5% （对于 3.3V 的 VRM 输出，电压的偏差可到 +/-165mV ）。将来，总的电压偏差将为 2% （对于 1.1 V VRM 输出，电压的偏差仅又 +/-22mV ）。所有这些要求给电源的设计带来了挑战。表一显示了未来 VRM 的电流规格书。 下载后可任意编辑大多 VRM 使用同步整流 BUCK 拓扑结构，图一显示了同步整流 BUCK 电路 , 图一： 同步整流器 当今的 VRM 的输出有大滤波电感。巨大的输出电容和退耦电容（在板电容）需要减少电压 SPIKE ，以后的电脑母板相对较贵，现在的 VRM 不在有用于未来的设备。 图二显示了输出加小电容的 BUCK 的同步整流运行波形，图三显示了 QSMVRM 的暂态响应，这种技术的缺点是效...
