XXX工程外墙悬挑脚手架施工方案VIP免费

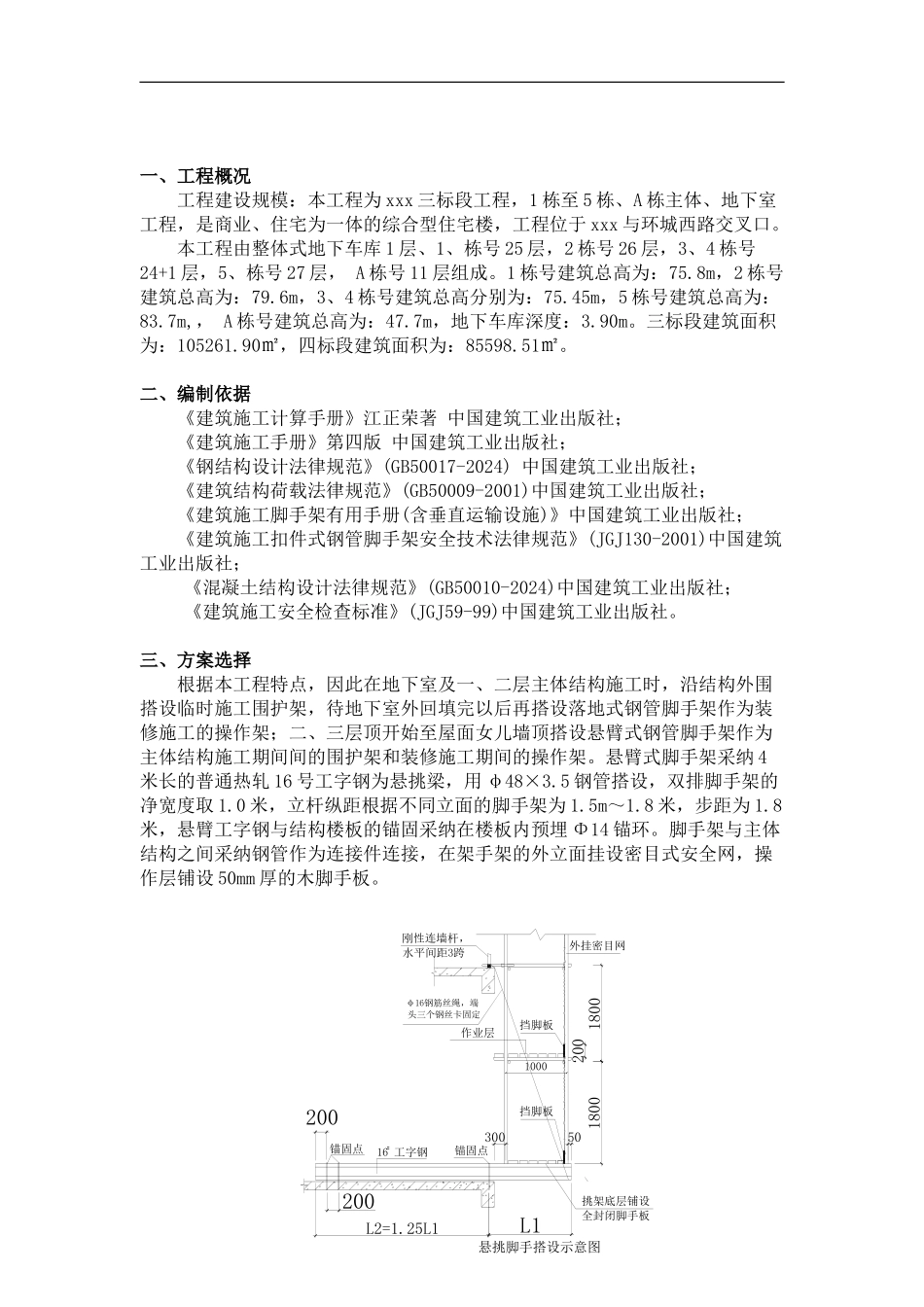

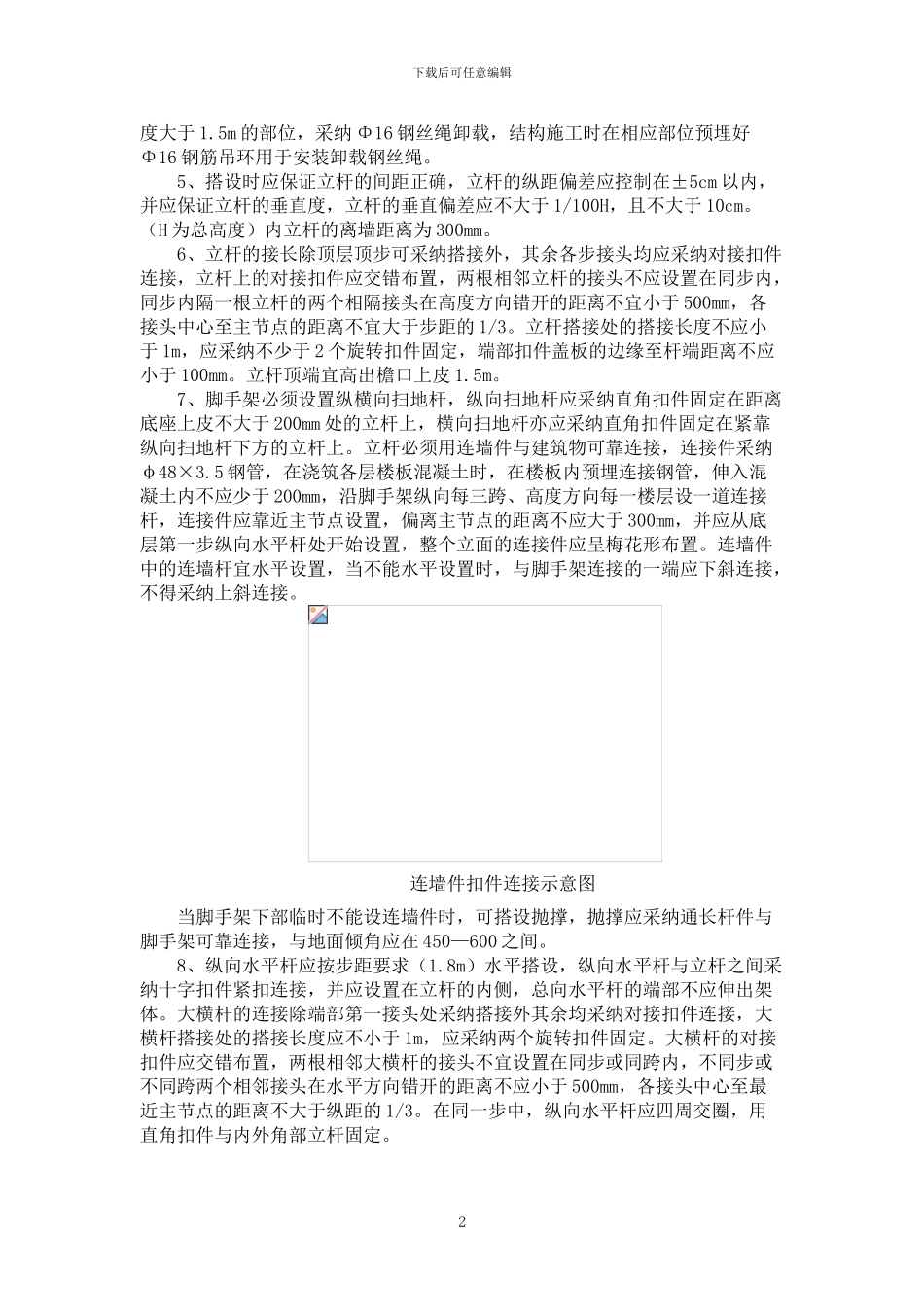

一、工程概况工程建设规模：本工程为 xxx 三标段工程，1 栋至 5 栋、A 栋主体、地下室工程，是商业、住宅为一体的综合型住宅楼，工程位于 xxx 与环城西路交叉口。本工程由整体式地下车库 1 层、1、栋号 25 层，2 栋号 26 层，3、4 栋号24+1 层，5、栋号 27 层， A 栋号 11 层组成。1 栋号建筑总高为：75.8m，2 栋号建筑总高为：79.6m，3、4 栋号建筑总高分别为：75.45m，5 栋号建筑总高为：83.7m,， A 栋号建筑总高为：47.7m，地下车库深度：3.90m。三标段建筑面积为：105261.90㎡，四标段建筑面积为：85598.51㎡。二、编制依据《建筑施工计算手册》江正荣著 中国建筑工业出版社；《建筑施工手册》第四版 中国建筑工业出版社；《钢结构设计法律规范》(GB50017-2024) 中国建筑工业出版社；《建筑结构荷载法律规范》(GB50009-2001)中国建筑工业出版社；《建筑施工脚手架有用手册(含垂直运输设施)》中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2001)中国建筑工业出版社；《混凝土结构设计法律规范》(GB50010-2024)中国建筑工业出版社；《建筑施工安全检查标准》(JGJ59-99)中国建筑工业出版社。三、方案选择根据本工程特点，因此在地下室及一、二层主体结构施工时，沿结构外围搭设临时施工围护架，待地下室外回填完以后再搭设落地式钢管脚手架作为装修施工的操作架；二、三层顶开始至屋面女儿墙顶搭设悬臂式钢管脚手架作为主体结构施工期间间的围护架和装修施工期间的操作架。悬臂式脚手架采纳 4米长的普通热轧 16 号工字钢为悬挑梁，用 φ48×3.5 钢管搭设，双排脚手架的净宽度取 1.0 米，立杆纵距根据不同立面的脚手架为 1.5m～1.8 米，步距为 1.8米，悬臂工字钢与结构楼板的锚固采纳在楼板内预埋 Φ14 锚环。脚手架与主体结构之间采纳钢管作为连接件连接，在架手架的外立面挂设密目式安全网，操作层铺设 50mm 厚的木脚手板。锚固点1800180016 工字钢#200悬挑脚手搭设示意图100050刚性连墙杆，水平间距3跨300挡脚板锚固点200L2=1.25L1作业层挡脚板挑架底层铺设全封闭脚手板外挂密目网200L1φ16钢筋丝绳，端头三个钢丝卡固定下载后可任意编辑四、脚手架搭设1、落地式脚手架在搭设前，首先对脚手架的基础进行处理。如基础处于回填土部位，则首先将回填土按要求进行夯实，如脚手架基础处于原土地基，则对原土地基作平整处理。地基处理后再浇筑 100mm 厚 C15 素混凝土...
