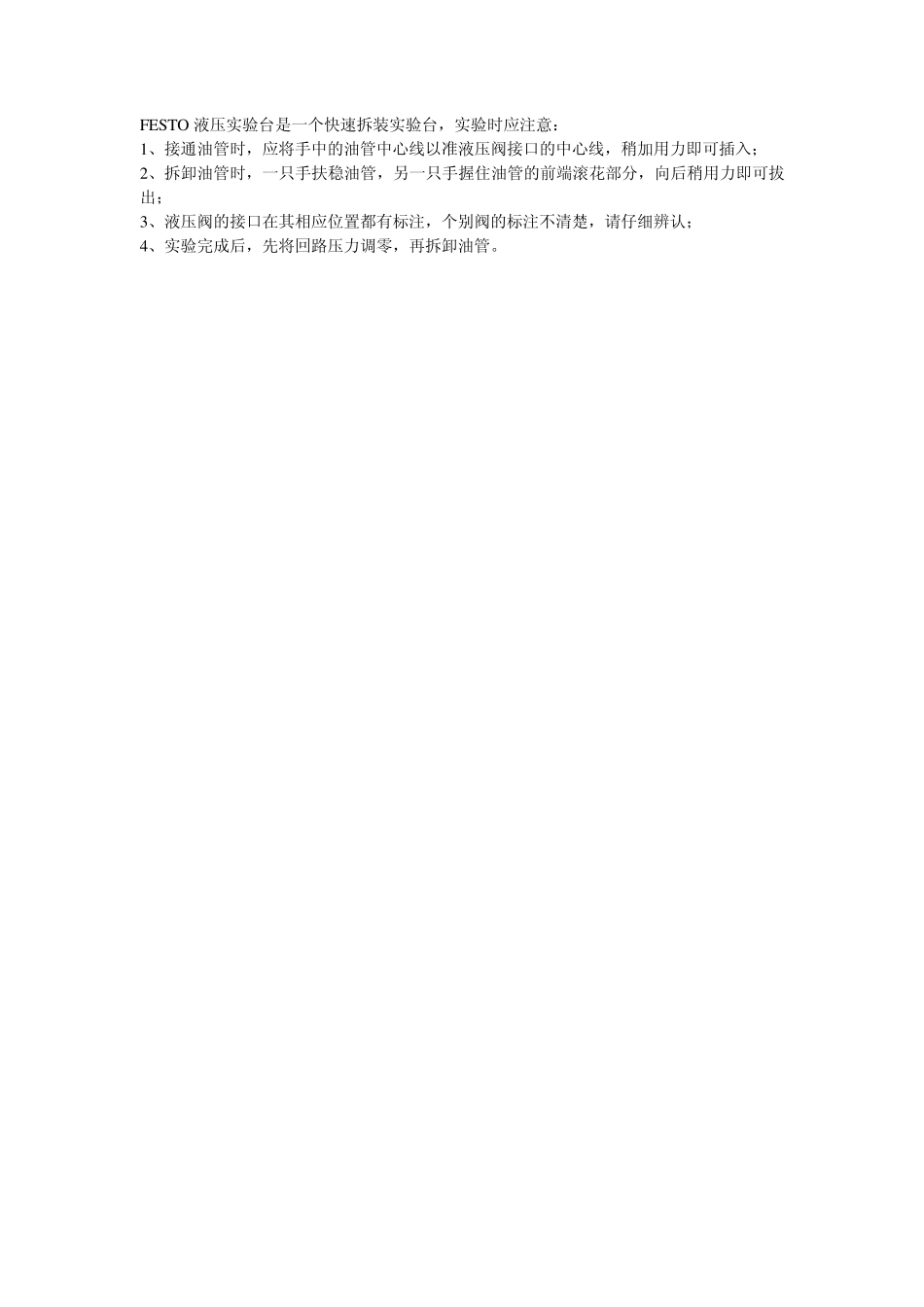

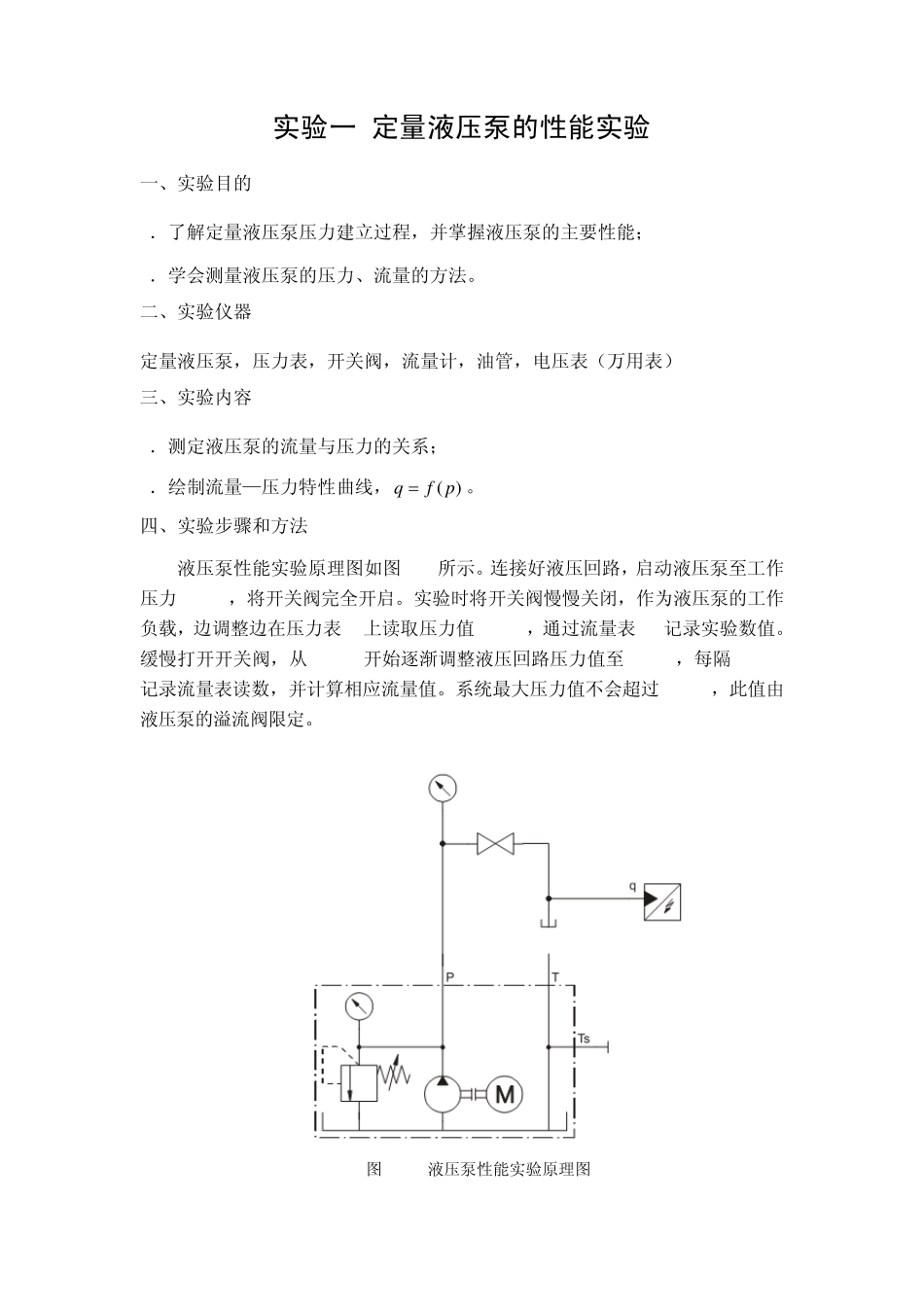

《液压传动与控制》课程实验指导书 中国石油大学（北京） 机械与储运工程学院 2 0 1 3 年 8 月 FESTO 液压实验台是一个快速拆装实验台，实验时应注意： 1、接通油管时，应将手中的油管中心线以准液压阀接口的中心线，稍加用力即可插入； 2、拆卸油管时，一只手扶稳油管，另一只手握住油管的前端滚花部分，向后稍用力即可拔出； 3、液压阀的接口在其相应位置都有标注，个别阀的标注不清楚，请仔细辨认； 4、实验完成后，先将回路压力调零，再拆卸油管。 实验一 定量液压泵的性能实验 一、实验目的 1．了解定量液压泵压力建立过程，并掌握液压泵的主要性能； 2．学会测量液压泵的压力、流量的方法。 二、实验仪器 定量液压泵，压力表，开关阀，流量计，油管，电压表（万用表） 三、实验内容 1．测定液压泵的流量与压力的关系； 2．绘制流量—压力特性曲线， )( pfq 。 四、实验步骤和方法 液压泵性能实验原理图如图 2-1所示。连接好液压回路，启动液压泵至工作压力60bar，将开关阀完全开启。实验时将开关阀慢慢关闭，作为液压泵的工作负载，边调整边在压力表P2上读取压力值 15bar，通过流量表Lc记录实验数值。缓慢打开开关阀，从 15bar开始逐渐调整液压回路压力值至 50bar，每隔 5bar记录流量表读数，并计算相应流量值。系统最大压力值不会超过60bar，此值由液压泵的溢流阀限定。 图 1-1 液压泵性能实验原理图 系统压力p （bar） 15 25 35 40 45 50 52．5 55 57.5 60 电压表读数 （V） 2.31 2.28 2.27 2.25 2.24 2.20 1.89 1.00 0.30 0.00 流量 q （L/min） 五、实验注意事项 1．启动液压泵前，先熟悉液压实验台上各元件的功能，特别注意各阀开关的使用方法； 2．液压泵性能实验时，输出压力是自变量，因此，当调定某一压力值且稳定后，方可测取与之对应的 V 值； 3．使用开关阀升压或降压时，要缓慢地调节旋钮，否则易使压力表在突然的超程压力下而损坏； 4．为了提高实验的准确度，实验应在油温基本稳定后进行。所以，应先使液压泵在较高的工作压力下运转一段时间，使油箱内的油温稍有升高； 5．实验完毕后，应将开关阀的旋钮调到全开位置，打开液压泵自带溢流阀的卸荷开关，将液压回路泄压。最后关闭电源，拉下电闸，将实验场所清理干净。 六、实验报告内容 1．依据实测记录及计算结果填写到实验表格； 2．绘制流量—压力特性曲线； 3．分析实验结果。 七、思考...
