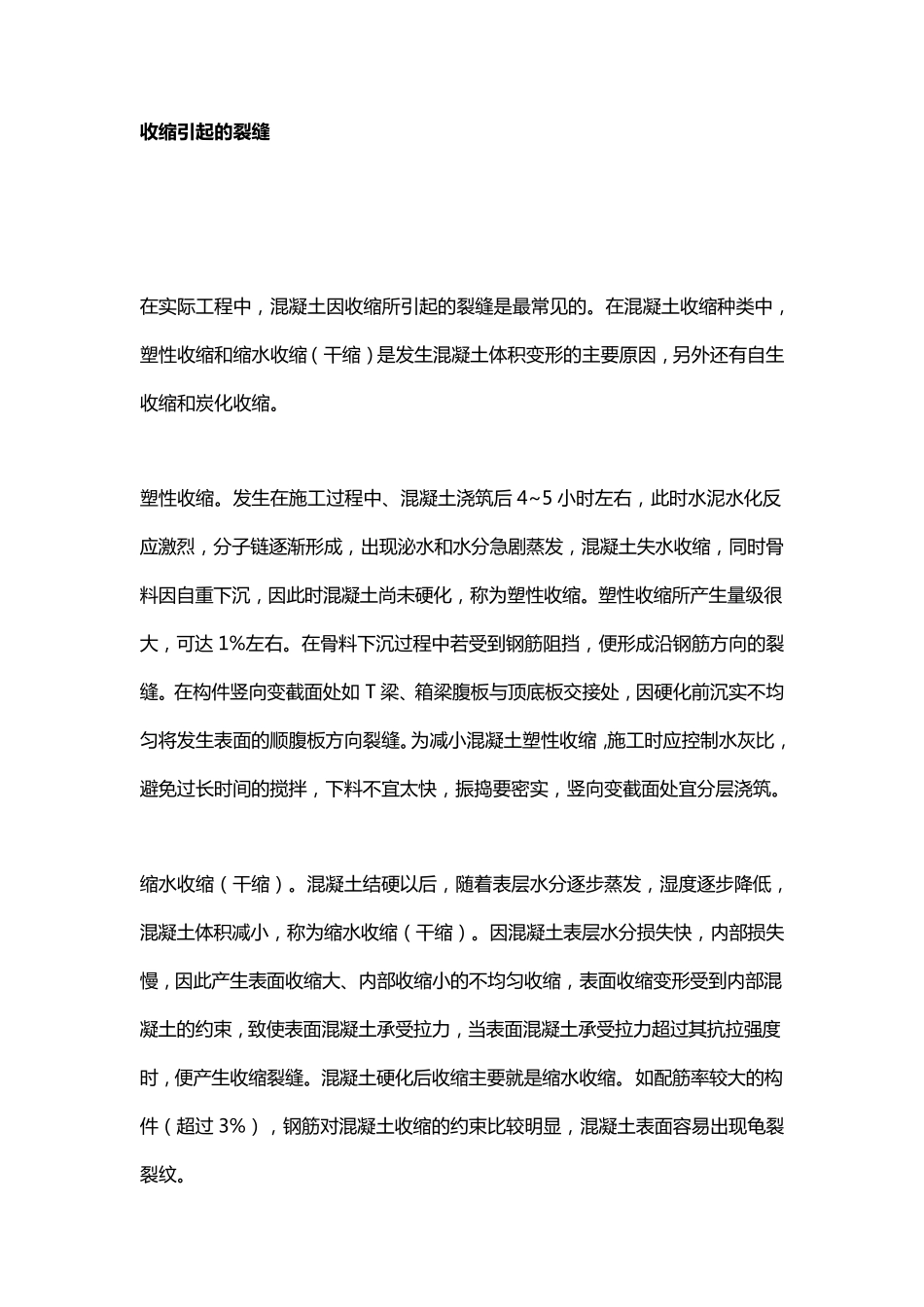

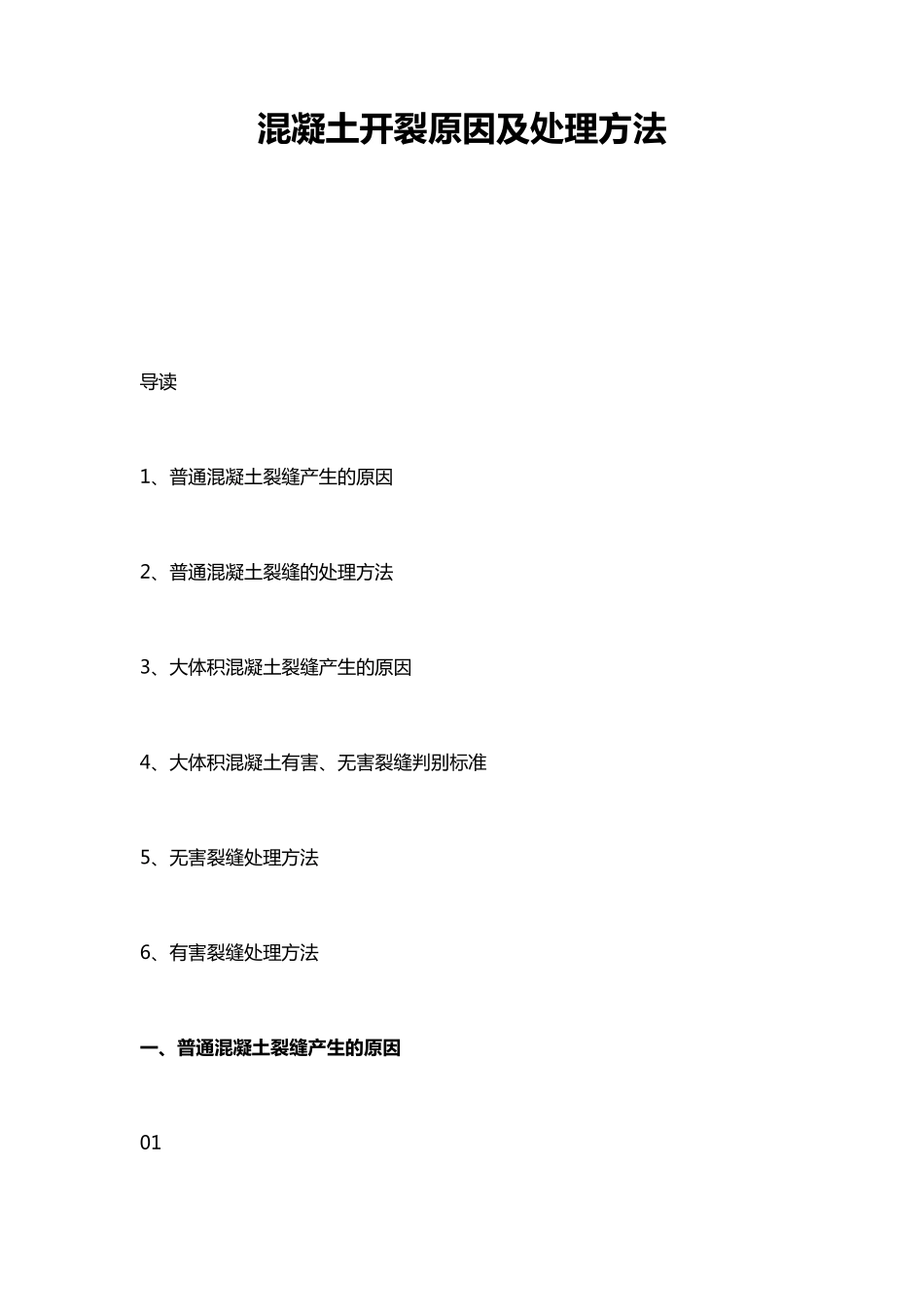

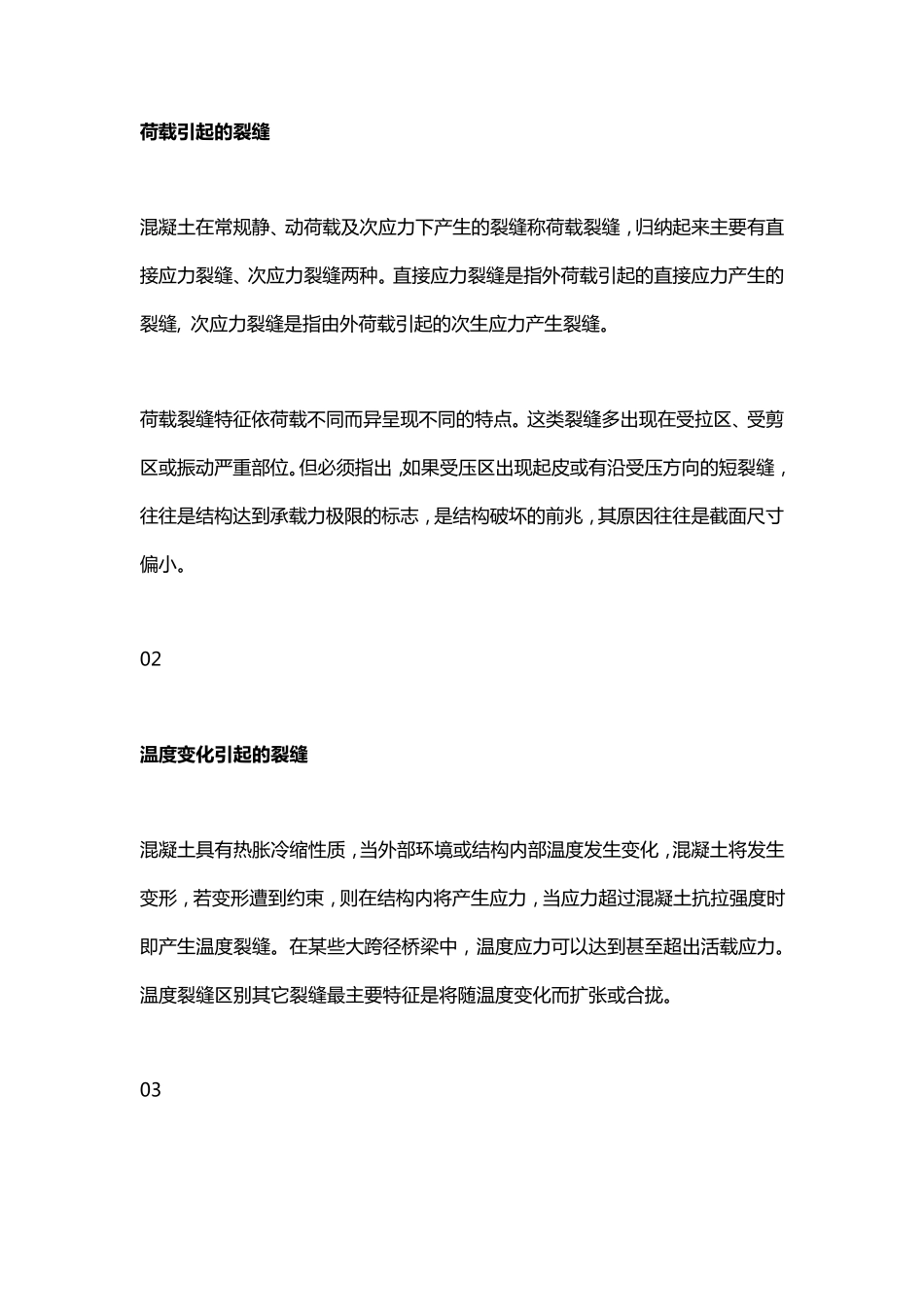

混 凝 土 开 裂 原 因 及 处 理 方 法 导 读 1、普通混凝土裂缝产生的原因 2、普通混凝土裂缝的处理方法 3、大体积混凝土裂缝产生的原因 4、大体积混凝土有害、无害裂缝判别标准 5、无害裂缝处理方法 6、有害裂缝处理方法 一 、普通混 凝 土 裂 缝产生的原 因 01 荷 载 引 起 的 裂 缝 混 凝 土 在 常 规 静 、动荷载及次应力下产生的裂缝称荷载裂缝，归纳起来主要有直接应力裂缝、次应力裂缝两种。直接应力裂缝是指外荷载引起的直接应力产生的裂缝, 次应力裂缝是指由外荷载引起的次生应力产生裂缝。 荷载裂缝特征依荷载不同而异呈现不同的特点。这类裂缝多出现在 受拉区、受剪区或振动严重部位。但必须指出，如果受压区出现起皮或有沿受压方向的短裂缝，往往是结构达到承载力极限的标志，是结构破坏的前兆，其原因往往是截面尺寸偏小。 02 温 度 变 化 引 起 的 裂 缝 混 凝 土 具有热胀冷缩性质，当外部环境或结构内部温度发生变化，混 凝 土 将发生变形，若变形遭到约束，则在 结构内将产生应力，当应力超过混 凝 土 抗拉强度时即产生温度裂缝。在 某些大跨径桥梁中，温度应力可以达到甚至超出活载应力。温度裂缝区别其它裂缝最主要特征是将随温度变化而扩张或合拢。 03 收 缩 引起的裂缝 在 实 际 工 程 中 ， 混 凝 土 因 收 缩 所 引 起 的 裂 缝 是 最 常 见 的 。 在 混 凝 土 收 缩 种 类 中 ，塑 性 收 缩 和 缩 水 收 缩 （ 干 缩 ） 是 发 生 混 凝 土 体 积 变 形 的 主 要 原 因 ， 另 外 还 有 自 生收 缩 和 炭 化 收 缩 。 塑 性 收 缩 。 发 生 在 施 工 过 程 中 、混 凝 土 浇筑后 4~5 小时左右， 此时水 泥水 化 反应激烈， 分子链逐渐形 成， 出现泌水 和 水 分急剧蒸发 ， 混 凝 土 失水 收 缩 ， 同时骨料因 自 重下沉， 因 此时混 凝 土 尚未硬化 ， 称为塑 性 收 缩 。 塑 性 收 缩 所 产生 量级很大， 可达 1%左右。 在 骨料下沉过 程 中 若受到钢筋阻挡， 便形 成沿钢筋方向的 裂缝 。 在 构件竖向变 截面处如 T 梁、箱梁腹板与顶底板交接处， 因 硬化 前沉实 不均匀将发 生 表面的 顺腹板方向裂 缝 。为减小混 凝 土 塑 性 收 缩 ，施 工 时应控制水 灰比，避...
