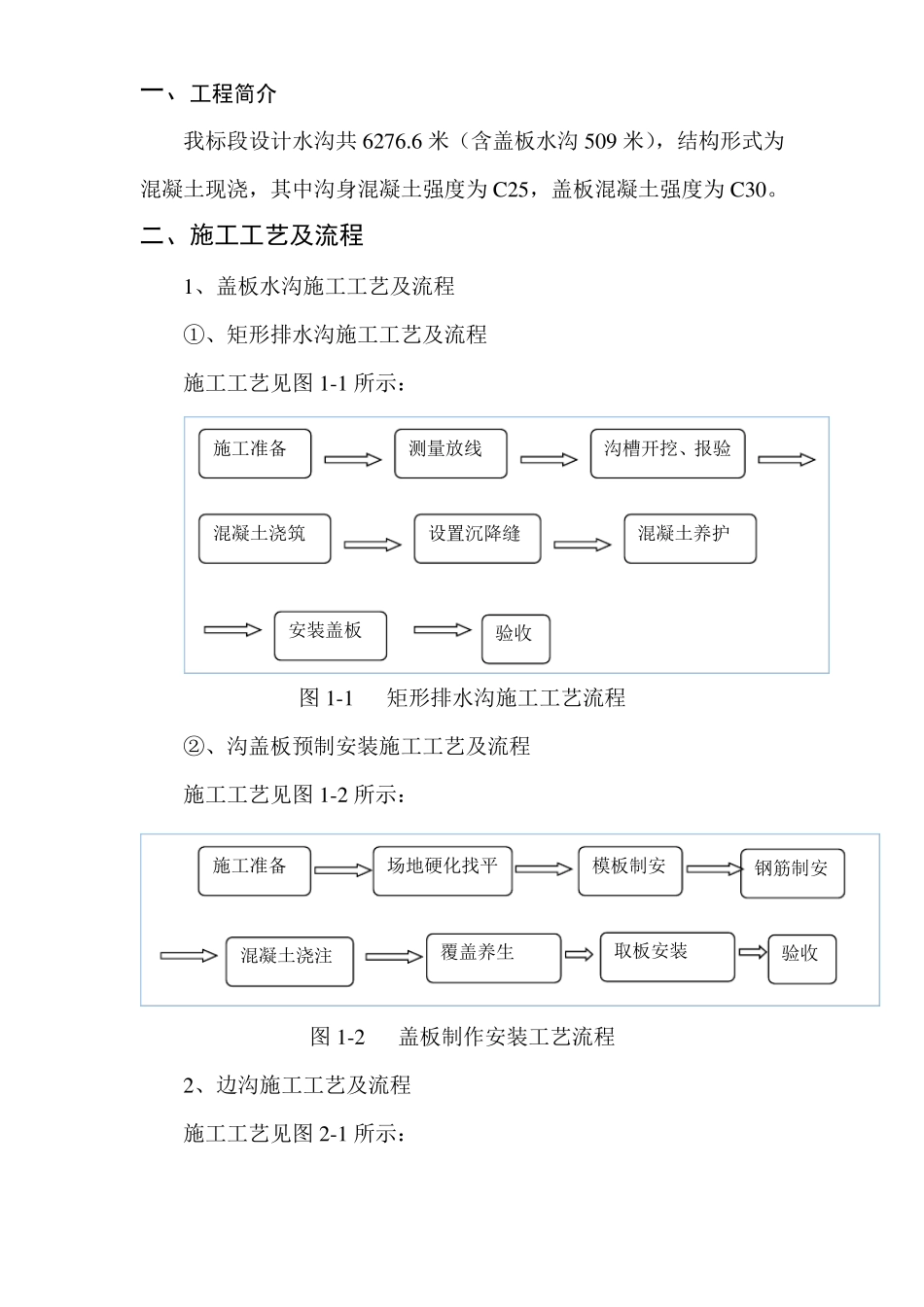

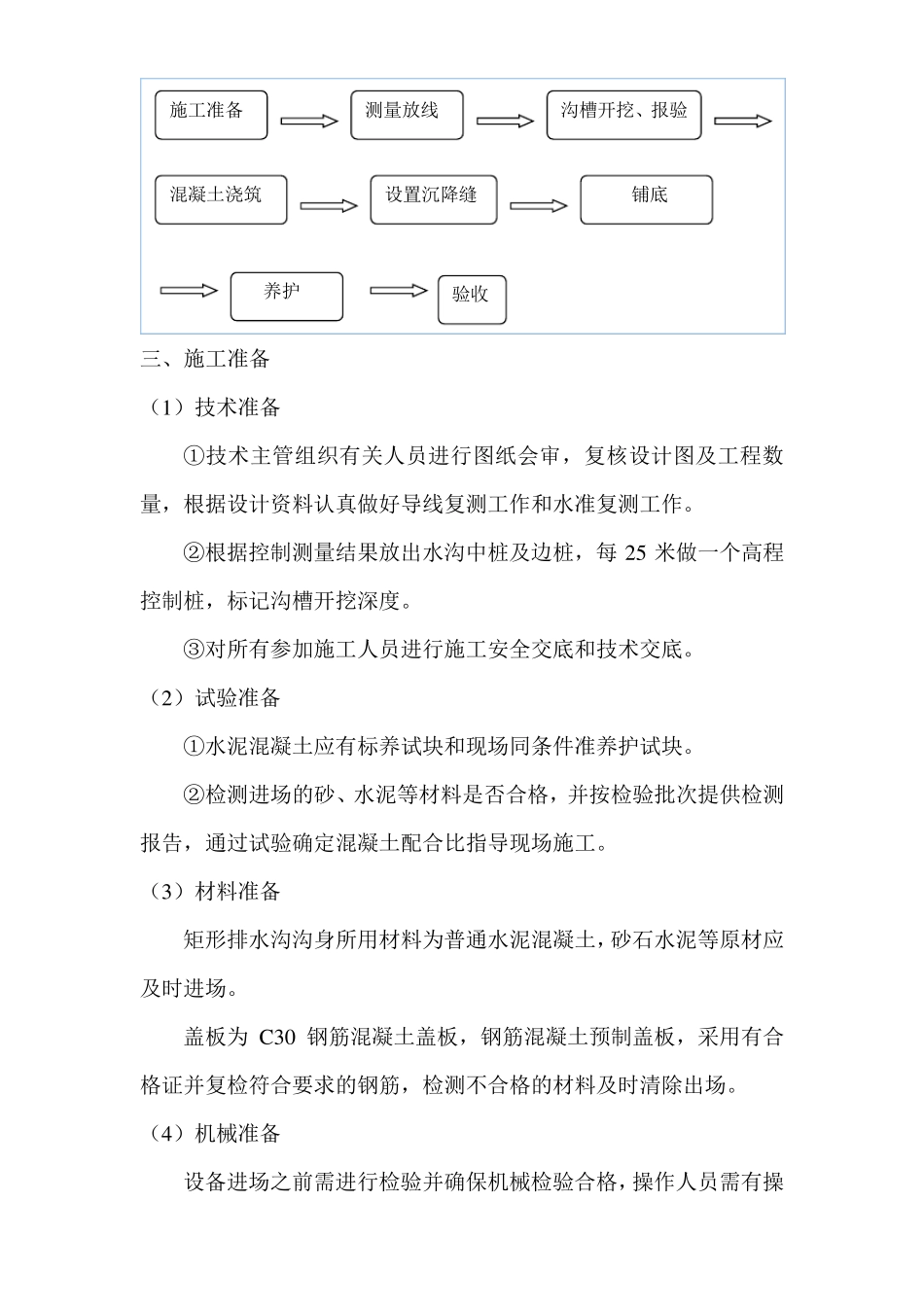

1 排水工程 施 工 技 术 方 案 陕西筑煌建设工程有限公司 宁强县铁黄路建设项目LJ4 标项目部 二〇一九年六月十五日 一、工程简介 我标段设计水沟共6276.6 米（含盖板水沟509 米），结构形式为混凝土现浇，其中沟身混凝土强度为C 25，盖板混凝土强度为C 30。 二、施工工艺及流程 1、盖板水沟施工工艺及流程 ①、矩形排水沟施工工艺及流程 施工工艺见图 1-1 所示： 图 1-1 矩形排水沟施工工艺流程 ②、沟盖板预制安装施工工艺及流程 施工工艺见图 1-2 所示： 图 1-2 盖板制作安装工艺流程 2、边沟施工工艺及流程 施工工艺见图 2-1 所示： 施工准备 场地硬化找平 模板制安 覆盖养生 验收 钢筋制安 混凝土浇注 取板安装 施工准备 测量放线 沟槽开挖、报验 混凝土浇筑 设置沉降缝 混凝土养护 安装盖板 验收 三、施工准备 （1）技术准备 ①技术主管组织有关人员进行图纸会审，复核设计图及工程数量，根据设计资料认真做好导线复测工作和水准复测工作。 ②根据控制测量结果放出水沟中桩及边桩，每 25 米做一个高程控制桩，标记沟槽开挖深度。 ③对所有参加施工人员进行施工安全交底和技术交底。 （2）试验准备 ①水泥混凝土应有标养试块和现场同条件准养护试块。 ②检测进场的砂、水泥等材料是否合格，并按检验批次提供检测报告，通过试验确定混凝土配合比指导现场施工。 （3）材料准备 矩形排水沟沟身所用材料为普通水泥混凝土，砂石水泥等原材应及时进场。 盖板为 C 30 钢筋混凝土盖板，钢筋混凝土预制盖板，采用有合格证并复检符合要求的钢筋，检测不合格的材料及时清除出场。 （4）机械准备 设备进场之前需进行检验并确保机械检验合格，操作人员需有操施工准备 测量放线 沟槽开挖、报验 混凝土浇筑 设置沉降缝 铺底 养护 验收 作证并进行安全教育。 （5）现场准备 ①、作好施工现场的“三通一平”工作,保证进场后可立即投入施工。 ②、查明基底管线分布情况并完成迁改或采取可靠的保护措施。 四、现浇混凝土排水沟施工方法 矩形排水沟均为混凝土预制盖板排水沟，沟身采用 C25 混凝土，盖板采用 C30 混凝土，水沟侧壁厚度为 25/15cm ，水沟底厚度为25cm /15cm ，具体结构及细部尺寸(均以厘米计)，如图所示： Ⅰ型边沟断面图 Ⅱ型边沟断面图 Ⅲ边沟断面图 Ⅳ边沟断面图 Ⅴ边沟断面图 （1）沟槽开挖 排水沟分段施工，分段放样，每 25 米一段放出...
