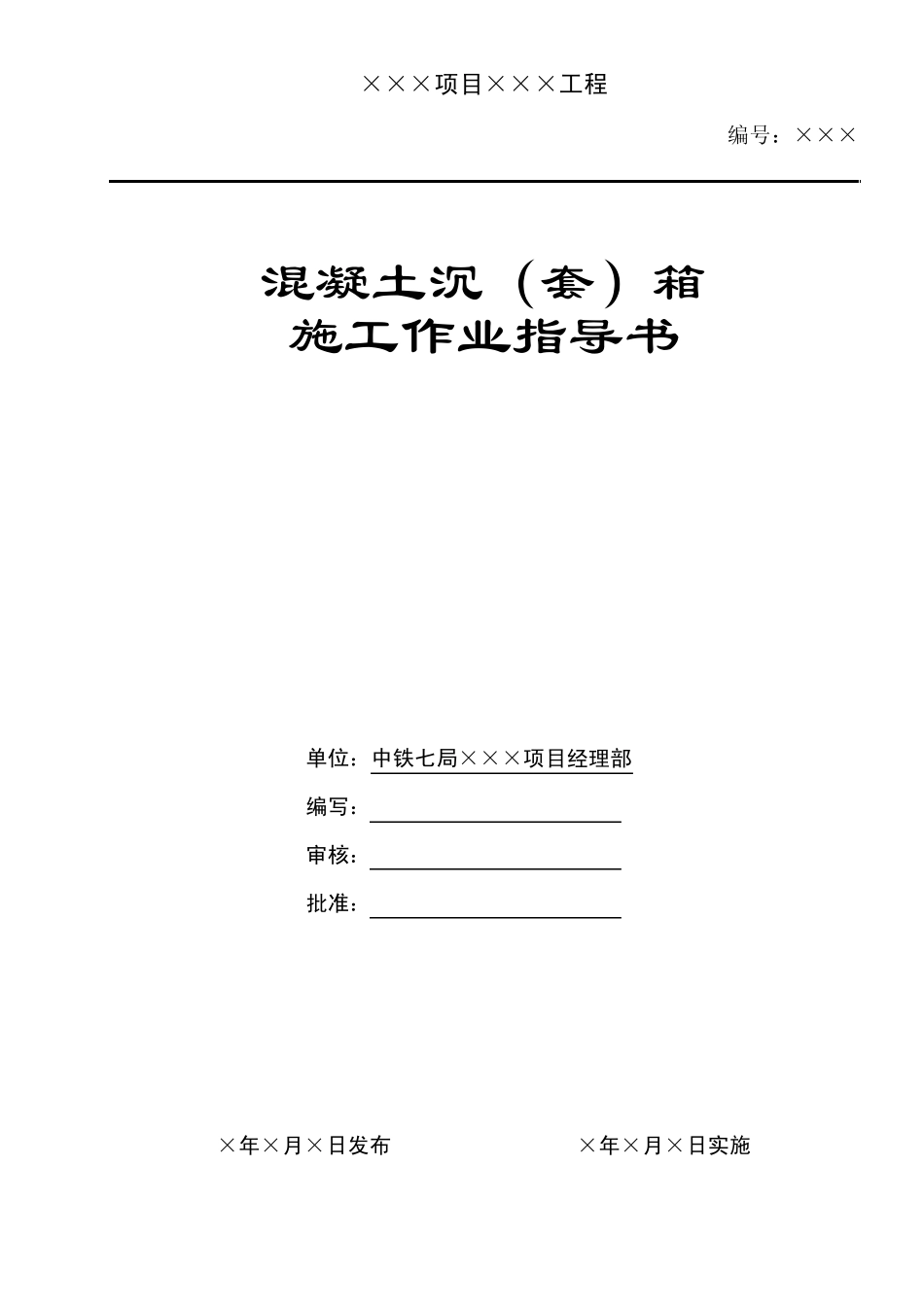

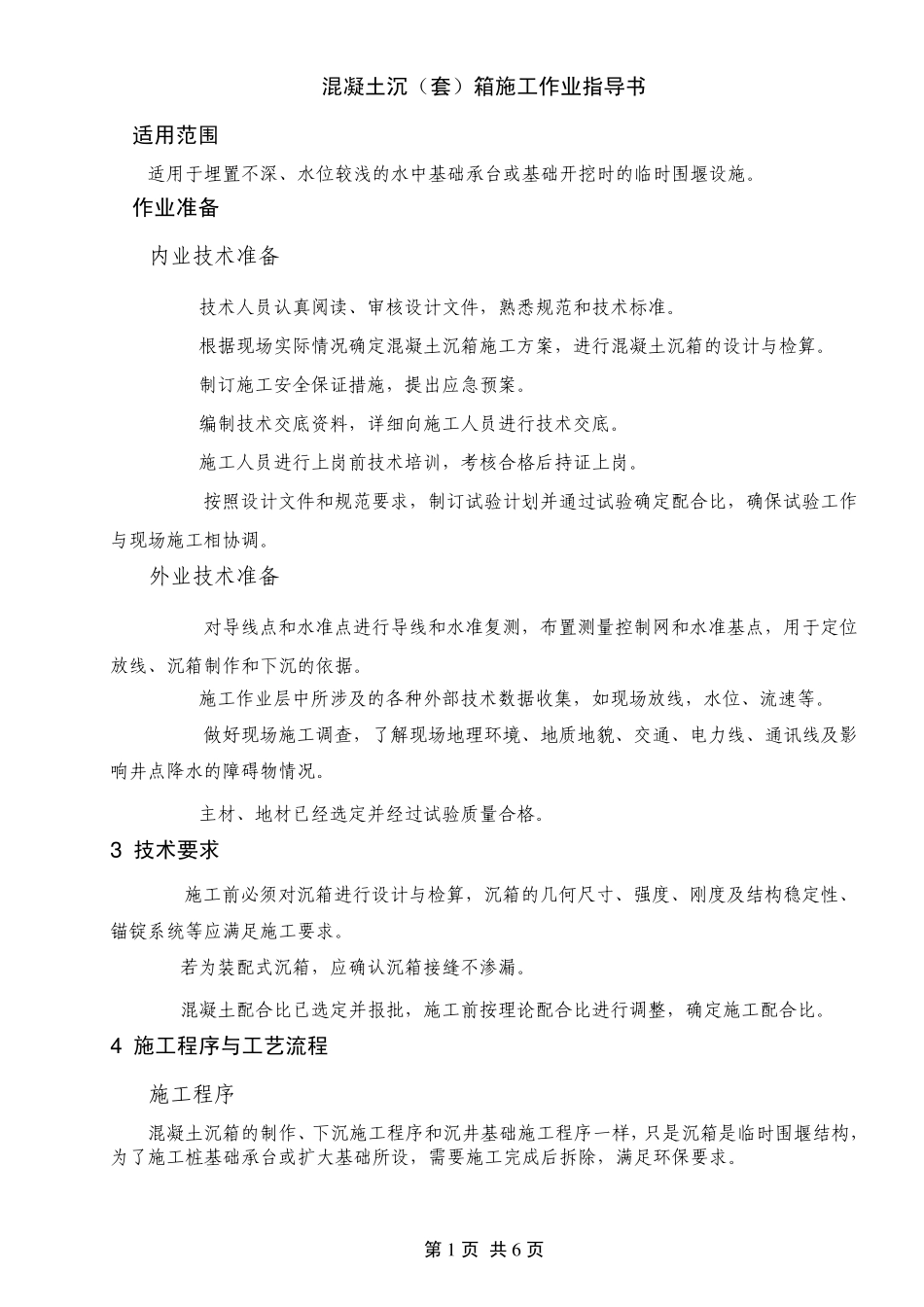

×××项目×××工程 编号：××× 混凝土沉（套）箱 施工作业指导书 单位：中铁七局×××项目经理部 编写： 审核： 批准： ×年×月×日发布 ×年×月×日实施 第1 页 共6 页 混凝土沉（套）箱施工作业指导书 1 适用范围 适用于埋臵不深、水位较浅的水中基础承台或基础开挖时的临时围堰设施。 2 作业准备 2.1内业技术准备 2.1.1技术人员认真阅读、审核设计文件，熟悉规范和技术标准。 2.1.2根据现场实际情况确定混凝土沉箱施工方案，进行混凝土沉箱的设计与检算。 2.1.2制订施工安全保证措施，提出应急预案。 2.1.3编制技术交底资料，详细向施工人员进行技术交底。 2.1.4施工人员进行上岗前技术培训，考核合格后持证上岗。 2.1.4按照设计文件和规范要求，制订试验计划并通过试验确定配合比，确保试验工作与现场施工相协调。 2.2外业技术准备 2.2.1对导线点和水准点进行导线和水准复测，布臵测量控制网和水准基点，用于定位放线、沉箱制作和下沉的依据。 2.2.2施工作业层中所涉及的各种外部技术数据收集，如现场放线，水位、流速等。 2.2.3做好现场施工调查，了解现场地理环境、地质地貌、交通、电力线、通讯线及影响井点降水的障碍物情况。 2.2.4主材、地材已经选定并经过试验质量合格。 3 技术要求 3.1施工前必须对沉箱进行设计与检算，沉箱的几何尺寸、强度、刚度及结构稳定性、锚锭系统等应满足施工要求。 3.2若为装配式沉箱，应确认沉箱接缝不渗漏。 3.5混凝土配合比已选定并报批，施工前按理论配合比进行调整，确定施工配合比。 4 施工程序与工艺流程 4.1施工程序 混凝土沉箱的制作、下沉施工程序和沉井基础施工程序一样，只是沉箱是临时围堰结构，为了施工桩基础承台或扩大基础所设，需要施工完成后拆除，满足环保要求。 第2 页 共 6 页 4.2工艺流程 混凝土沉（套）箱施工工艺框图 5 施工要求 5.1施工准备 5.1.1平整临时施工便道、施工场地，确保施工机具、施工材料进场道路畅通。 安装混凝土套箱底部模板 绑扎底部钢筋 浇筑底部混凝土 绑扎壁板钢筋 安装壁板模板 浇筑壁板混凝土 沉箱施工设施安装及下沉准备 混凝土沉箱下沉 平整场地 混凝土套箱塞缝 浇筑封底混凝土 抽水 凿桩头施工承台或扩大基础 拆除筑岛、沉箱 第3 页 共6 页 5.1.2架设施工电缆，确保工点施工用电正常。 5.1.3清除施工范围内的施工障碍物。 5.1.4设臵轴线控制桩及水准基点桩。 5.2施工工...
