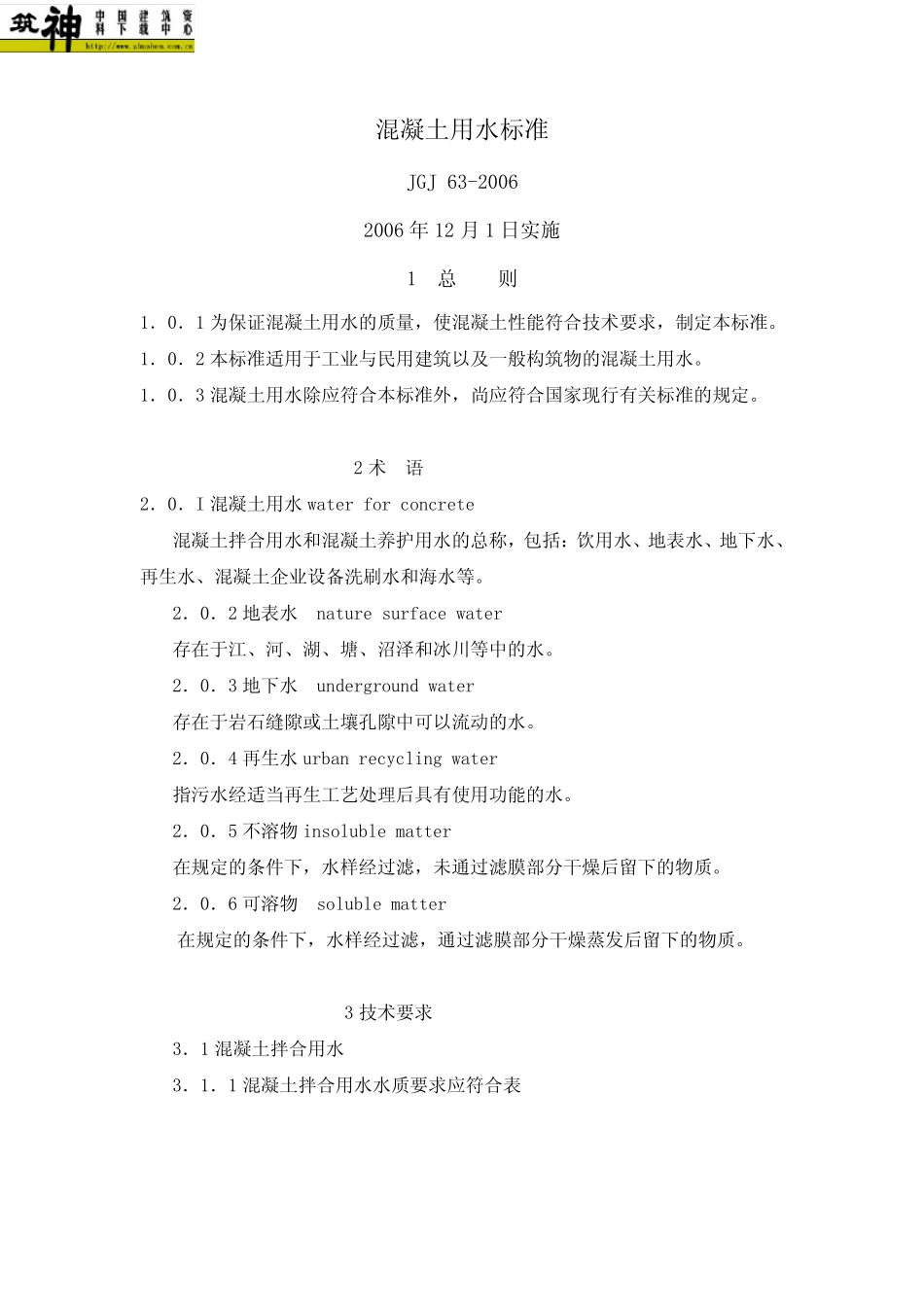

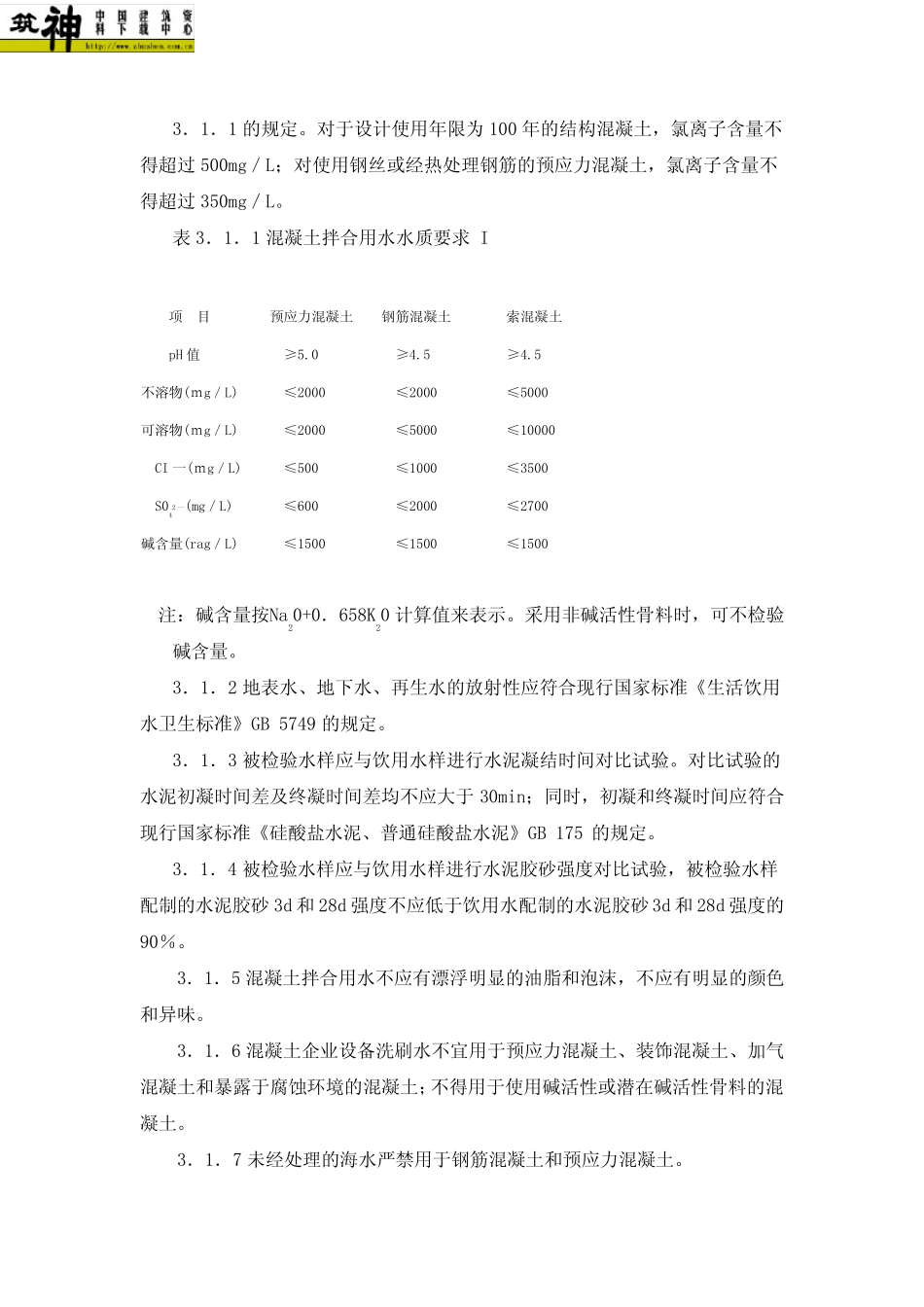

混凝土用水标准 JGJ 63-2006 2006 年12 月1 日实施 1 总 则 1．0．1 为保证混凝土用水的质量，使混凝土性能符合技术要求，制定本标准。 1．0．2 本标准适用于工业与民用建筑以及一般构筑物的混凝土用水。 1．0．3 混凝土用水除应符合本标准外，尚应符合国家现行有关标准的规定。 2 术 语 2．0．I 混凝土用水water for concrete 混凝土拌合用水和混凝土养护用水的总称，包括：饮用水、地表水、地下水、再生水、混凝土企业设备洗刷水和海水等。 2．0．2 地表水 nature surface water 存在于江、河、湖、塘、沼泽和冰川等中的水。 2．0．3 地下水 underground water 存在于岩石缝隙或土壤孔隙中可以流动的水。 2．0．4 再生水urban recycling water 指污水经适当再生工艺处理后具有使用功能的水。 2．0．5 不溶物insoluble matter 在规定的条件下，水样经过滤，未通过滤膜部分干燥后留下的物质。 2．0．6 可溶物 soluble matter 在规定的条件下，水样经过滤，通过滤膜部分干燥蒸发后留下的物质。 3 技术要求 3．1 混凝土拌合用水 3．1．1 混凝土拌合用水水质要求应符合表 3．1．1 的规定。对于设计使用年限为100 年的结构混凝土，氯离子含量不得超过500mg／L；对使用钢丝或经热处理钢筋的预应力混凝土，氯离子含量不得超过350mg／L。 表3．1．1 混凝土拌合用水水质要求 I 项 目 预应力混凝土 钢筋混凝土 索混凝土 pH 值 ≥5.0 ≥4.5 ≥4.5 不溶物(ｍg／L) ≤2000 ≤2000 ≤5000 可溶物(ｍg／L) ≤2000 ≤5000 ≤10000 CI 一(ｍg／L) ≤500 ≤1000 ≤3500 S042 一(mg／L) ≤600 ≤2000 ≤2700 碱含量(rag／L) ≤1500 ≤1500 ≤1500 注：碱含量按Na20+0．658K20 计算值来表示。采用非碱活性骨料时，可不检验 碱含量。 3．1．2 地表水、地下水、再生水的放射性应符合现行国家标准《生活饮用水卫生标准》GB 5749 的规定。 3．1．3 被检验水样应与饮用水样进行水泥凝结时间对比试验。对比试验的水泥初凝时间差及终凝时间差均不应大于30min；同时，初凝和终凝时间应符合现行国家标准《硅酸盐水泥、普通硅酸盐水泥》GB 175 的规定。 3．1．4 被检验水样应与饮用水样进行水泥胶砂强度对比试验，被检验水样配制的水泥胶砂 3d 和 28d 强度不应低于饮用水配制的水泥胶砂 3d 和 28d 强度的90％。 3．1．5 混凝土拌合用水不应有漂浮明显的油...
