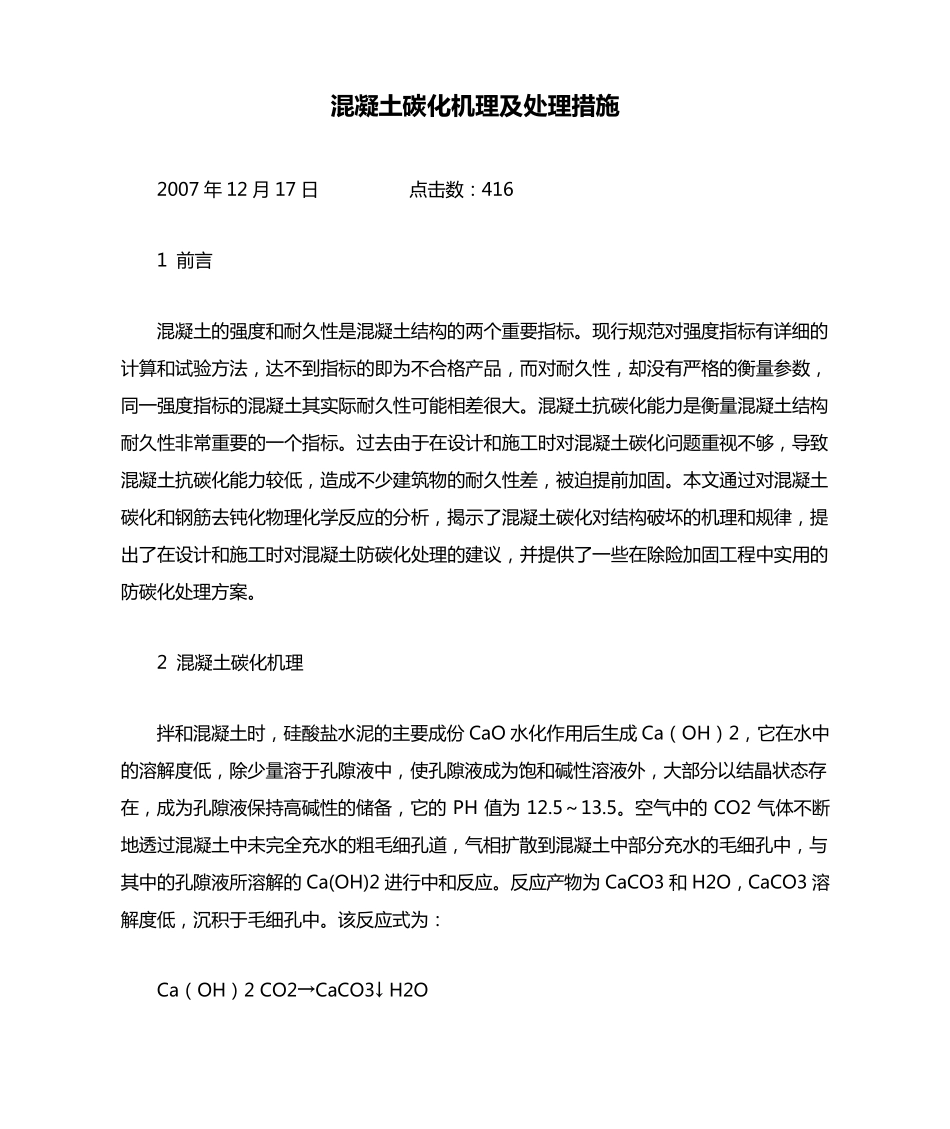

混 凝土碳化机理及处理措施 2007 年 12 月 17 日 点 击 数 ： 416 1 前 言 混 凝 土 的 强 度 和 耐 久 性 是 混 凝 土 结 构 的 两 个 重 要 指 标 。现行规范对强 度 指 标 有详细的计算和 试验方法，达不到指 标 的 即为不合格产品，而对耐 久 性 ，却没有严格的 衡量参数 ，同一强 度 指 标 的 混 凝 土 其实际耐 久 性 可能相差很大。混 凝 土 抗碳化能力是 衡量混 凝 土 结 构耐 久 性 非常重 要 的 一个 指 标 。过去由于在设计和 施工时对混 凝 土 碳化问题重 视不够，导致混 凝 土 抗碳化能力较低，造成不少建筑物的 耐 久 性 差，被迫提前 加固。本文通过对混 凝 土碳化和 钢筋去钝化物理化学反应的 分析，揭示了混 凝 土 碳化对结 构 破坏的 机理和 规律，提出了在设计和 施工时对混 凝 土 防碳化处理的 建议，并 提供 了一些 在除 险 加固工程 中 实用 的防碳化处理方案 。 2 混 凝 土 碳化机理 拌 和 混 凝 土 时，硅 酸 盐 水 泥 的 主 要 成份 CaO 水 化作 用 后 生 成 Ca（ OH） 2，它 在水 中的 溶 解 度 低，除 少量溶 于孔 隙 液 中 ，使 孔 隙 液 成为饱 和 碱 性 溶 液 外 ，大部 分以 结 晶 状 态 存在，成为孔 隙 液 保 持 高 碱 性 的 储 备 ，它 的PH 值 为 12.5～ 13.5。空 气 中 的CO2 气 体 不断地 透 过混 凝 土 中 未 完 全 充 水 的 粗 毛 细孔 道 ，气 相扩 散 到混 凝 土 中 部 分充 水 的 毛 细孔 中 ，与其中 的 孔 隙 液 所 溶 解 的 Ca(OH)2 进 行中 和 反应。反应产物为 CaCO3 和 H2O，CaCO3 溶解 度 低，沉 积 于毛 细孔 中 。该 反应式 为： Ca（ OH） 2 CO2→CaCO3↓ H2O 反 应 后 ， 毛 细 孔 周 围 水 泥 石 中 的 羟 钙 石 补 充 溶 解 为Ca2 和OH-， 反 向 扩 散 到 孔 隙 液中 ， 与 继 续 扩 散 进 来 的CO2 反 应 ， 一 直 到 孔 隙 液 的PH 值 降 为8.5～ 9.0 时 ， 这 层 混 凝 土的 毛 细 孔 中 才 不 再 进 行 这 种 中 和 反 应 ， 此 时 即 所 谓 “已 碳 化 ”。 确 切 地 说 ， 碳 化 应 称 为 碳酸 盐 ...
