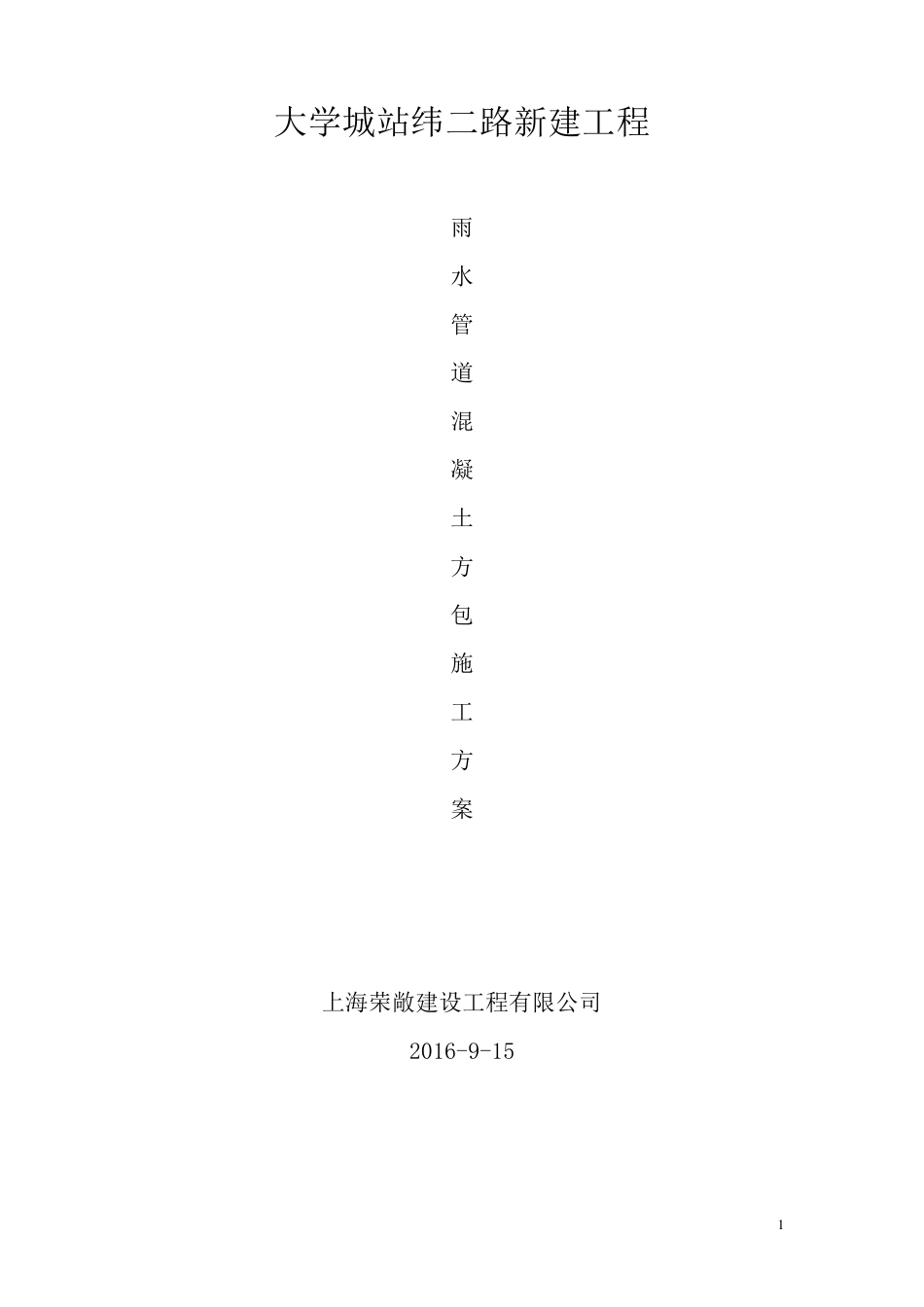

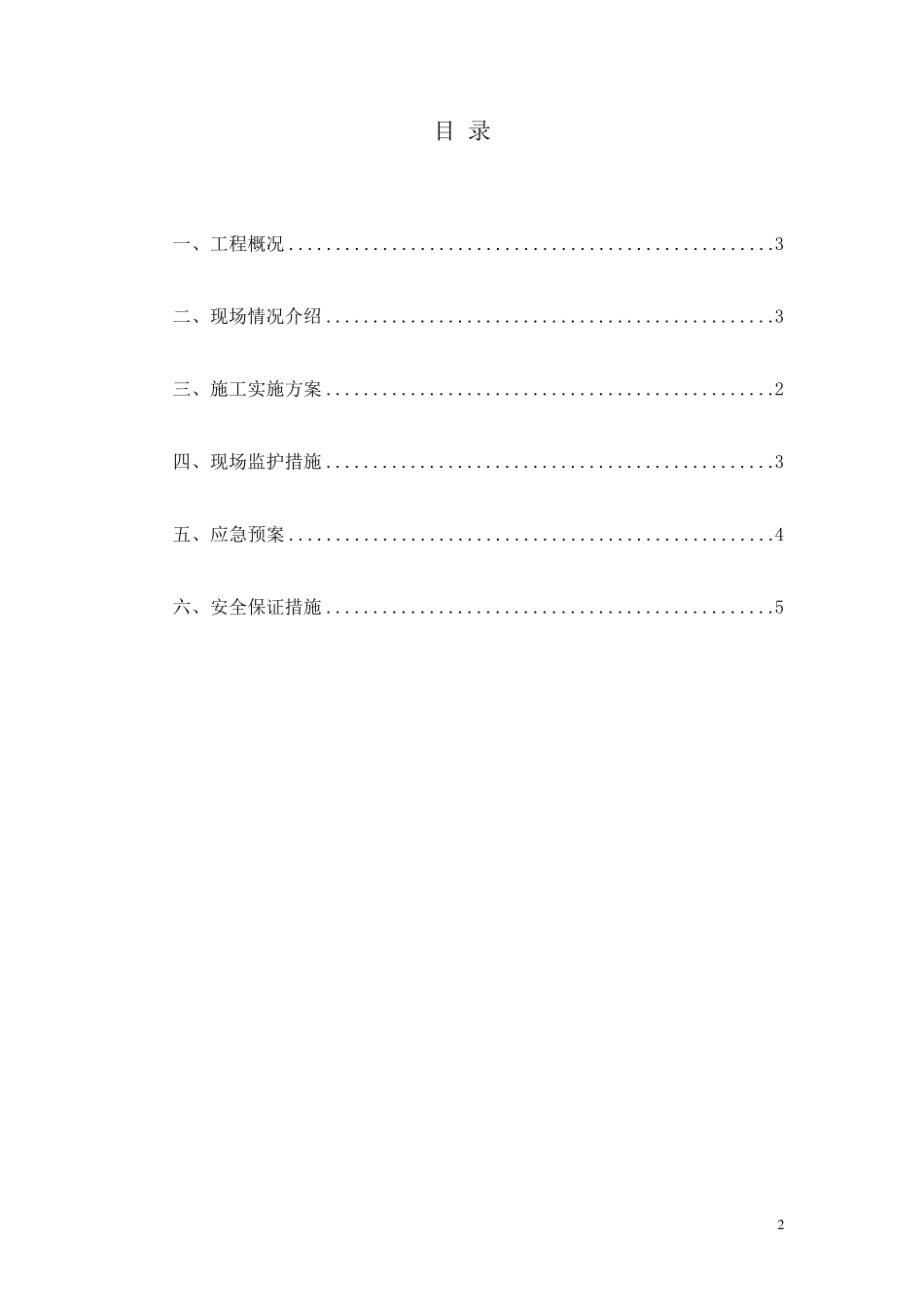

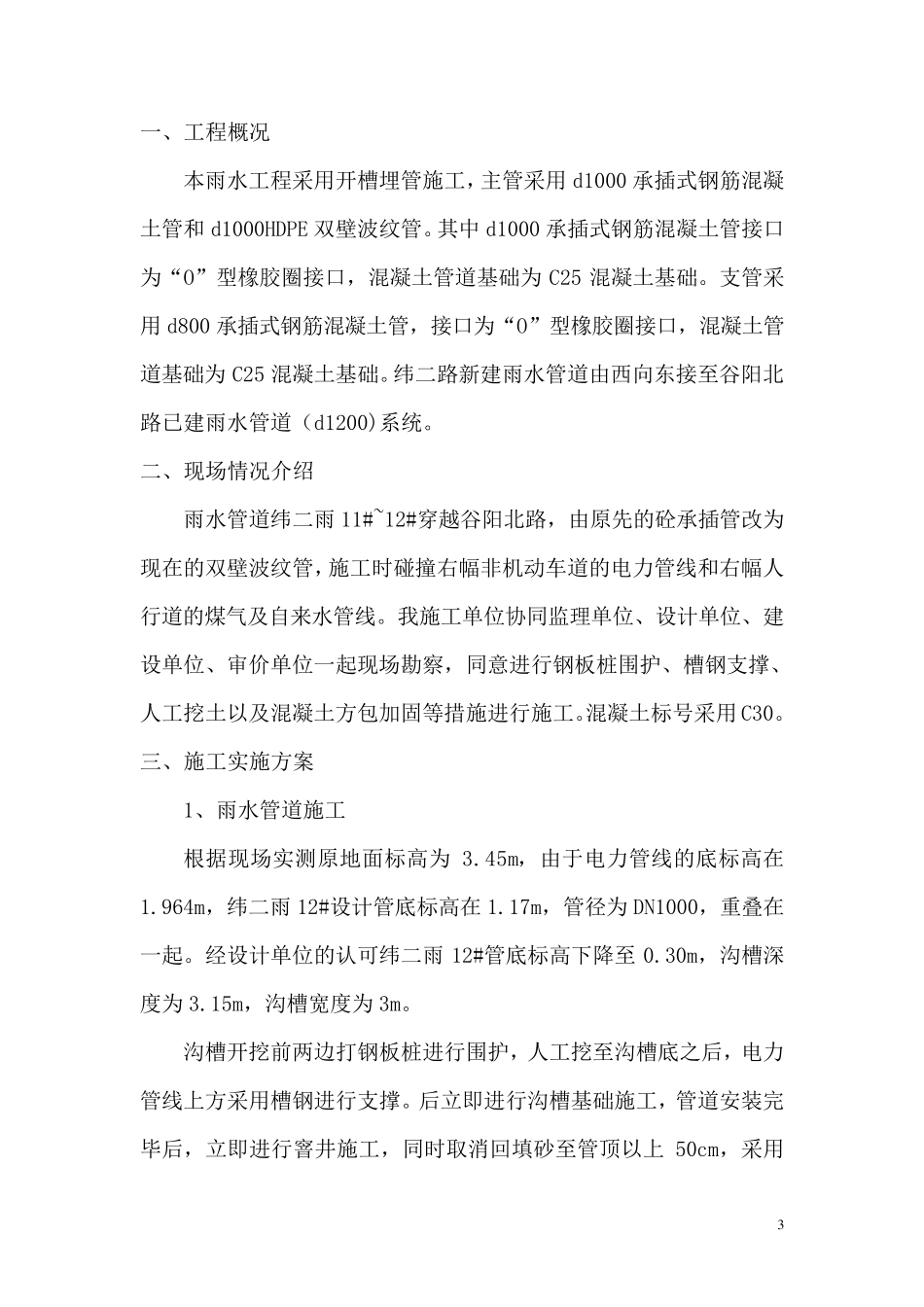

1 大学城站纬二路新建工程 雨 水 管 道 混 凝 土 方 包 施 工 方 案 上海荣敞建设工程有限公司 2016-9-15 2 目 录 一、工程概况 .................................................... 3 二、现场情况介绍 ................................................ 3 三、施工实施方案 ................................................ 2 四、现场监护措施 ................................................ 3 五、应急预案 .................................................... 4 六、安全保证措施 ................................................ 5 3 一、工程概况 本雨水工程采用开槽埋管施工，主管采用d1000 承插式钢筋混凝土管和d1000HDPE 双壁波纹管。其中d1000 承插式钢筋混凝土管接口为“O”型橡胶圈接口，混凝土管道基础为C25 混凝土基础。支管采用d800 承插式钢筋混凝土管，接口为“O”型橡胶圈接口，混凝土管道基础为C25 混凝土基础。纬二路新建雨水管道由西向东接至谷阳北路已建雨水管道（d1200)系统。 二、现场情况介绍 雨水管道纬二雨11#~12#穿越谷阳北路，由原先的砼承插管改为现在的双壁波纹管，施工时碰撞右幅非机动车道的电力管线和右幅人行道的煤气及自来水管线。我施工单位协同监理单位、设计单位、建设单位、审价单位一起现场勘察，同意进行钢板桩围护、槽钢支撑、人工挖土以及混凝土方包加固等措施进行施工。混凝土标号采用C30。 三、施工实施方案 1、雨水管道施工 根据现场实测原地面标高为3.45m，由于电力管线的底标高在1.964m，纬二雨12#设计管底标高在 1.17m，管径为DN1000，重叠在一起。经设计单位的认可纬二雨12#管底标高下降至 0.30m，沟槽深度为3.15m，沟槽宽度为3m。 沟槽开挖前两边打钢板桩进行围护，人工挖至沟槽底之后，电力管线上方采用槽钢进行支撑。后立即进行沟槽基础施工，管道安装 完毕 后，立即进行窨 井 施工，同时取 消 回 填 砂 至管顶 以上50cm，采用 4 钢筋混凝土方包至管顶30cm。沟槽回填时，特别对电力管线横穿的位置回填用人工回填夯实。 1000*1300*2.44+0.30纬二雨11#3.661.221.22DN1000双壁波纹管—48.93m排通603（5-1）*3.45纬二雨12#3.751.17非机动车道人行道4m4m1m2m11m3mN谷阳北路钢板桩围护、槽钢支撑、混凝土方包区域雨水管道穿越谷阳北路混凝土方包平面示意图电力管线自来水管线和监控管线 0.303.45DN1000成排...
