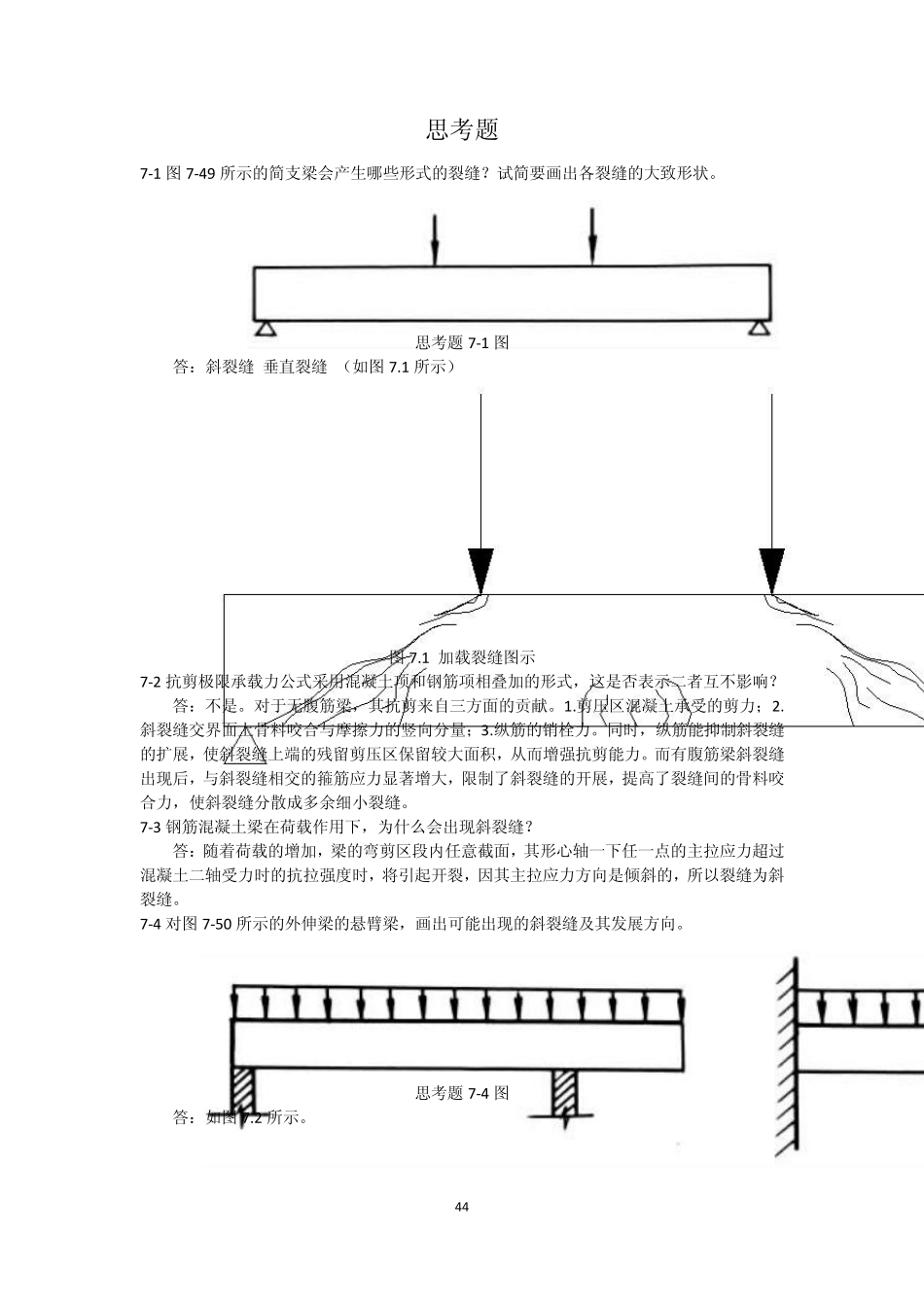

44 思考题 7-1 图7-49 所示的简支梁会产生哪些形式的裂缝？试简要画出各裂缝的大致形状。 思考题7-1 图 答：斜裂缝 垂直裂缝 （如图7.1 所示） 图7.1 加载裂缝图示 7-2 抗剪极限承载力公式采用混凝土项和钢筋项相叠加的形式，这是否表示二者互不影响？ 答：不是。对于无腹筋梁，其抗剪来自三方面的贡献。1.剪压区混凝土承受的剪力；2.斜裂缝交界面上骨料咬合与摩擦力的竖向分量；3.纵筋的销栓力。同时，纵筋能抑制斜裂缝的扩展，使斜裂缝上端的残留剪压区保留较大面积，从而增强抗剪能力。而有腹筋梁斜裂缝出现后，与斜裂缝相交的箍筋应力显著增大，限制了斜裂缝的开展，提高了裂缝间的骨料咬合力，使斜裂缝分散成多余细小裂缝。 7-3 钢筋混凝土梁在荷载作用下，为什么会出现斜裂缝？ 答：随着荷载的增加，梁的弯剪区段内任意截面，其形心轴一下任一点的主拉应力超过混凝土二轴受力时的抗拉强度时，将引起开裂，因其主拉应力方向是倾斜的，所以裂缝为斜裂缝。 7-4 对图7-50 所示的外伸梁的悬臂梁，画出可能出现的斜裂缝及其发展方向。 思考题7-4 图 答：如图7.2 所示。 45 图7.2 外伸梁裂缝示意图 7-5 为什么会发生斜截面受弯破坏？在设计中应采取什么措施来保证不发生这种破坏？ 答：支座处纵筋锚固不足、纵筋弯起、切断不当会导致斜截面受弯破坏。在纵筋弯起、切断和支座上的锚固达到相关要求。 7-6 无腹筋和有腹筋简支梁沿斜截面破坏的主要形态有哪几种？其形成的条件是什么？各有何破坏特征？ 答：无腹筋： 剪跨比λ <1 时，支座与集中荷载加载点之间的混凝土犹如一斜向短柱。斜裂缝起始于梁的腹筋部，并向集中荷载点和支座扩展。随着荷载的增加，斜裂缝增多，并相互平行。最后两主要斜裂缝间的混凝土类似短柱被压碎，使梁发生斜裂缝破坏。这种破坏成为斜压破坏。 1时，斜裂缝出现后不断向集中荷载的作用点外延伸，且宽度不断增大。在众多斜裂缝中形成一条宽度和长度最大的临界裂缝，指向荷载作用点。最终当临界裂缝上端剪压区的混凝土被压碎时，梁发生斜截面破坏，这种破坏称为剪压破坏。 λ >3时，斜裂缝一出现即迅速延伸到荷载作用点处，使梁沿斜向被拉断成两部分而破坏，这种破坏成为斜拉破坏。 有腹筋： λ <1，或虽剪跨比适中但配置的箍筋数量过多时，发生斜压破坏，破坏形态类似无腹筋梁斜压破坏。此时梁中箍筋一般未屈服。 1，且配筋量适中时，发生剪压破坏，与无腹筋梁剪压破坏形态类似...
