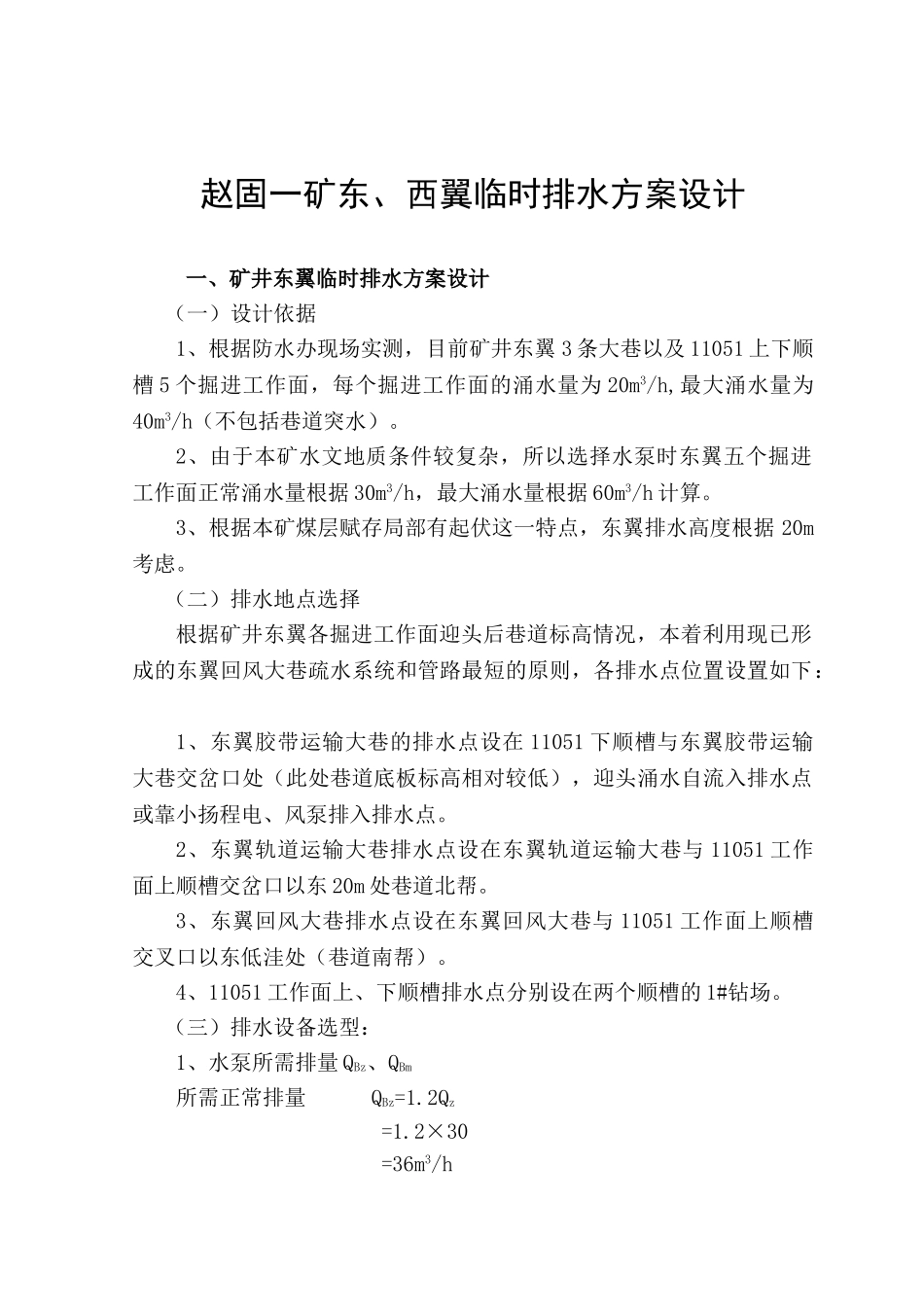

赵固一矿东、西翼临时排水方案设计二 OO 九年二月十二日赵固一矿东、西翼临时排水方案设计 一、矿井东翼临时排水方案设计（一）设计依据1、根据防水办现场实测，目前矿井东翼 3 条大巷以及 11051 上下顺槽 5 个掘进工作面，每个掘进工作面的涌水量为 20m3/h,最大涌水量为40m3/h（不包括巷道突水）。2、由于本矿水文地质条件较复杂，所以选择水泵时东翼五个掘进工作面正常涌水量根据 30m3/h，最大涌水量根据 60m3/h 计算。3、根据本矿煤层赋存局部有起伏这一特点，东翼排水高度根据 20m考虑。（二）排水地点选择根据矿井东翼各掘进工作面迎头后巷道标高情况，本着利用现已形成的东翼回风大巷疏水系统和管路最短的原则，各排水点位置设置如下： 1、东翼胶带运输大巷的排水点设在 11051 下顺槽与东翼胶带运输大巷交岔口处（此处巷道底板标高相对较低），迎头涌水自流入排水点或靠小扬程电、风泵排入排水点。2、东翼轨道运输大巷排水点设在东翼轨道运输大巷与 11051 工作面上顺槽交岔口以东 20m 处巷道北帮。3、东翼回风大巷排水点设在东翼回风大巷与 11051 工作面上顺槽交叉口以东低洼处（巷道南帮）。4、11051 工作面上、下顺槽排水点分别设在两个顺槽的 1#钻场。（三）排水设备选型：1、水泵所需排量 QBz、QBm所需正常排量 QBz=1.2Qz=1.2×30=36m3/h所需最大排量 QBm=1.2Qm=1.2×60=72m3/h式中:Qz—东翼正常涌水量，m3/h；Qm—东翼最大涌水量，m3/h。2、水泵所需扬程 H由 HB=K(Ha+5.5) HB=1.2×(20+5.5) =30.6m式中 K—扬程损失系数；对于斜巷，取 1.2；Ha—排水高度，m。根据以上计算数值，选择 BQW100-50-25 型单级离心水泵二台；一正常涌水时，一台工作，一台备用；最大涌水时，两台工作。BQW100-50-25 型单级离心水泵性能参数如下： 水泵额定流量100m3/h，额定扬程 50m。电机功率： 25kW。3、排水管选择计算在经济流速 vp=1.5～2.2m/s 中按 vp=2m/s 计算所需排水管内径： =133mm式中： Qe—水泵额定流量，； vp—经济流速，vp=1.5～2.2m/s，一般 vp=2m/s。故可选择排水管为 Ф250×14.8mm 的聚乙烯管，铺设一趟，管路用法兰连接。4、计算管路实际所需扬程考虑底阀、逆止阀、弯管等管路附件，吸、排水管阻力导致的扬程损失 20m。则管路实际所需扬程为H1=Ha+Hs+Haf=20+5.5+20=45.5m式中: Ha—排水高度，m；Hs—吸水高度，m；Haf—管路扬程总损失 m。（四）管路的铺设东翼胶带运输大巷 Ф25...
