矿井通风机房机械设备安装施工组织设计

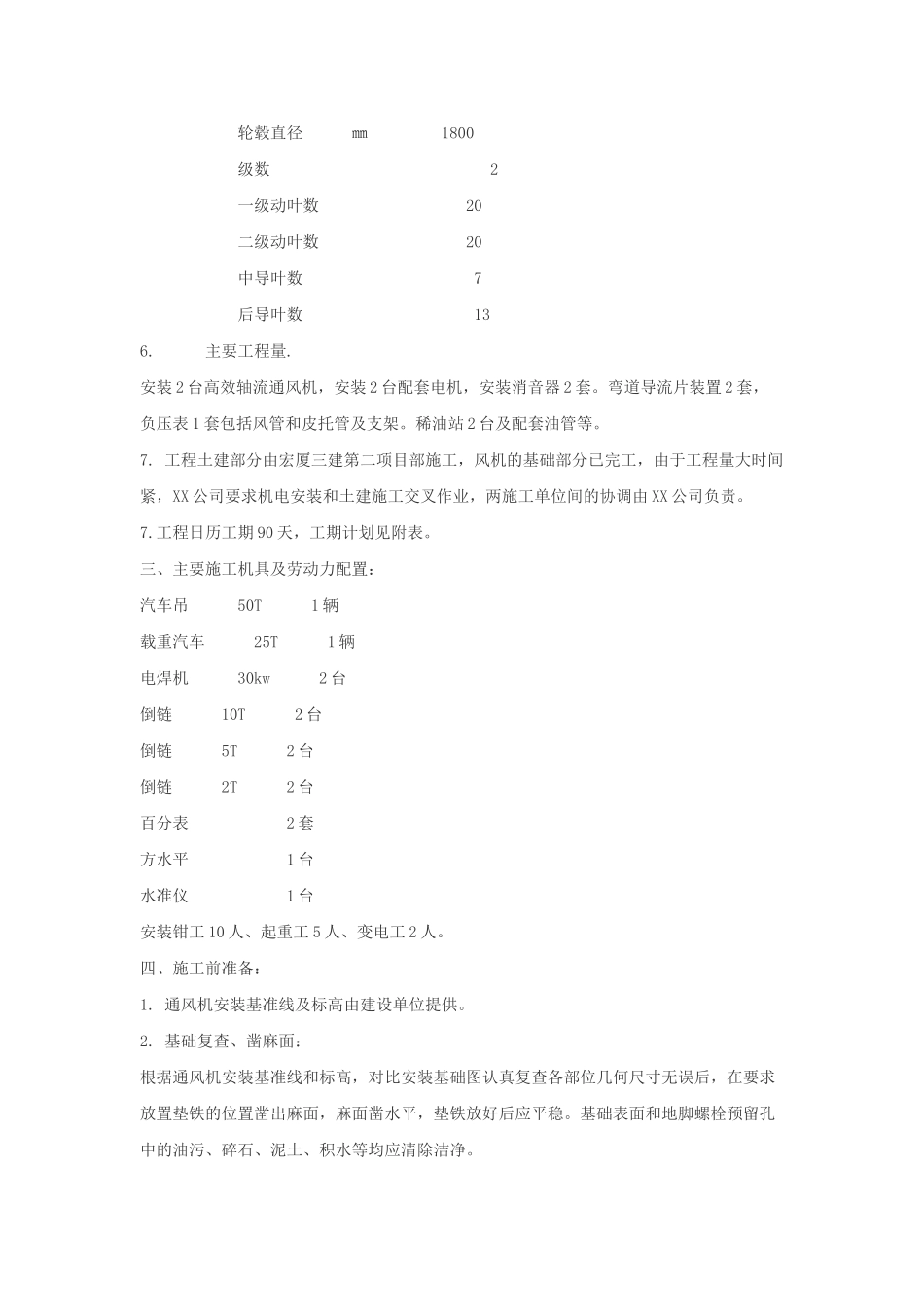

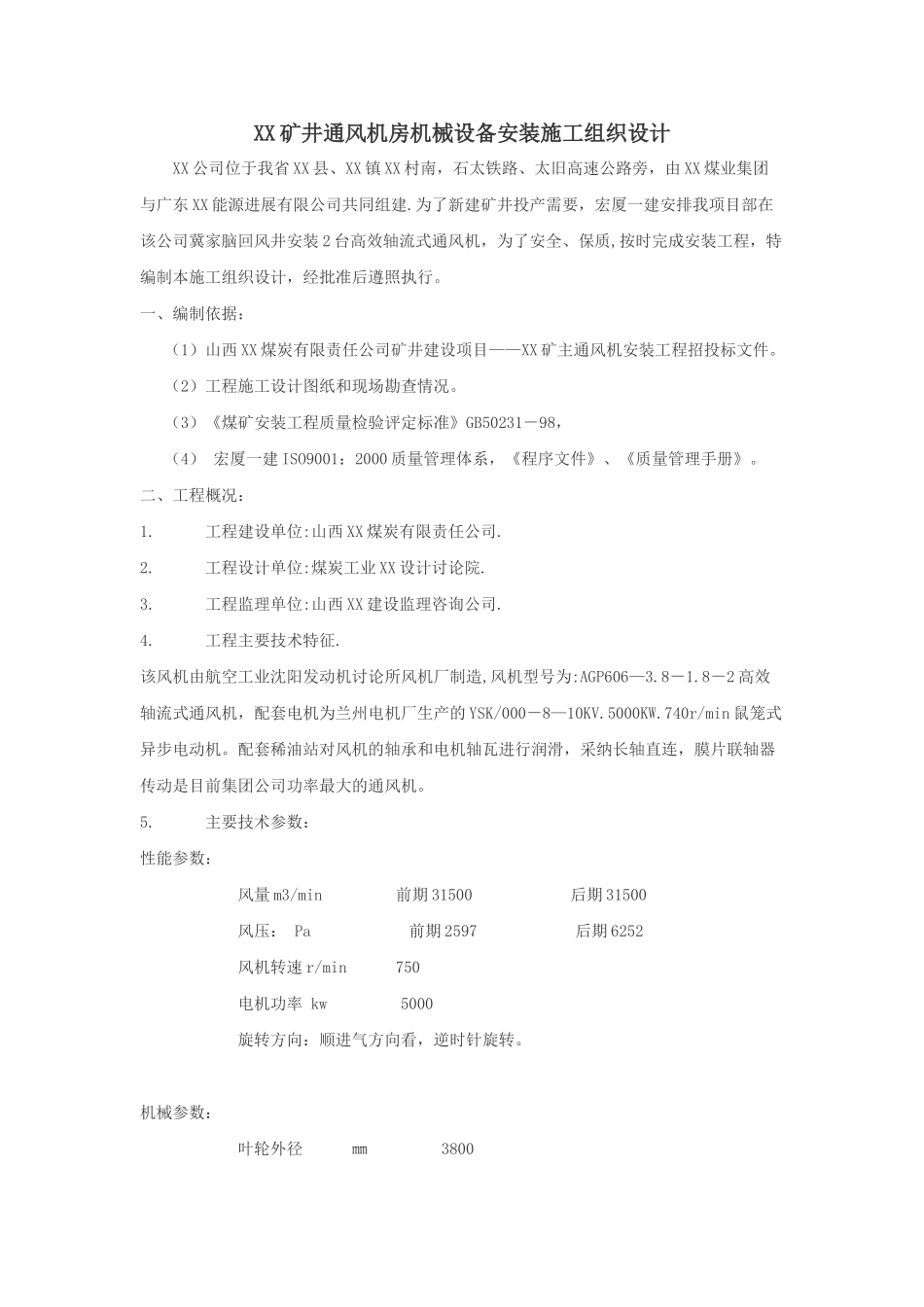

XX 矿井通风机房机械设备安装施工组织设计XX 公司位于我省 XX 县、XX 镇 XX 村南，石太铁路、太旧高速公路旁，由 XX 煤业集团与广东 XX 能源进展有限公司共同组建.为了新建矿井投产需要，宏厦一建安排我项目部在该公司冀家脑回风井安装 2 台高效轴流式通风机，为了安全、保质,按时完成安装工程，特编制本施工组织设计，经批准后遵照执行。一、编制依据： （1）山西 XX 煤炭有限责任公司矿井建设项目——XX 矿主通风机安装工程招投标文件。 （2）工程施工设计图纸和现场勘查情况。 （3）《煤矿安装工程质量检验评定标准》GB50231－98， （4） 宏厦一建 ISO9001：2000 质量管理体系，《程序文件》、《质量管理手册》。二、工程概况：1. 工程建设单位:山西 XX 煤炭有限责任公司.2. 工程设计单位:煤炭工业 XX 设计讨论院.3. 工程监理单位:山西 XX 建设监理咨询公司.4. 工程主要技术特征.该风机由航空工业沈阳发动机讨论所风机厂制造,风机型号为:AGP606—3.8－1.8－2 高效轴流式通风机，配套电机为兰州电机厂生产的 YSK/000－8—10KV.5000KW.740r/min 鼠笼式异步电动机。配套稀油站对风机的轴承和电机轴瓦进行润滑，采纳长轴直连，膜片联轴器传动是目前集团公司功率最大的通风机。5. 主要技术参数：性能参数： 风量 m3/min 前期 31500 后期 31500 风压： Pa 前期 2597 后期 6252 风机转速 r/min 750 电机功率 kw 5000 旋转方向：顺进气方向看，逆时针旋转。 机械参数： 叶轮外径 ㎜ 3800 轮毂直径 ㎜ 1800 级数 2 一级动叶数 20 二级动叶数 20 中导叶数 7 后导叶数 136. 主要工程量.安装 2 台高效轴流通风机，安装 2 台配套电机，安装消音器 2 套。弯道导流片装置 2 套，负压表 1 套包括风管和皮托管及支架。稀油站 2 台及配套油管等。7. 工程土建部分由宏厦三建第二项目部施工，风机的基础部分已完工，由于工程量大时间紧，XX 公司要求机电安装和土建施工交叉作业，两施工单位间的协调由 XX 公司负责。7.工程日历工期 90 天，工期计划见附表。三、主要施工机具及劳动力配置：汽车吊 50T 1 辆载重汽车 25T 1 辆电焊机 30kw 2 台倒链 10T 2 台倒链 5T 2 台倒链 2T 2 台百分表 2 套方水平 1 台水准仪 1 台安装钳工 10 人、起重工 5 人、变电工 2 人。四、施工前准备：1. 通风机安装基准线及标高由建设单位提供。2. 基础复...
