混凝土结构设计原理课程设计——任务书及指导书VIP专享VIP免费

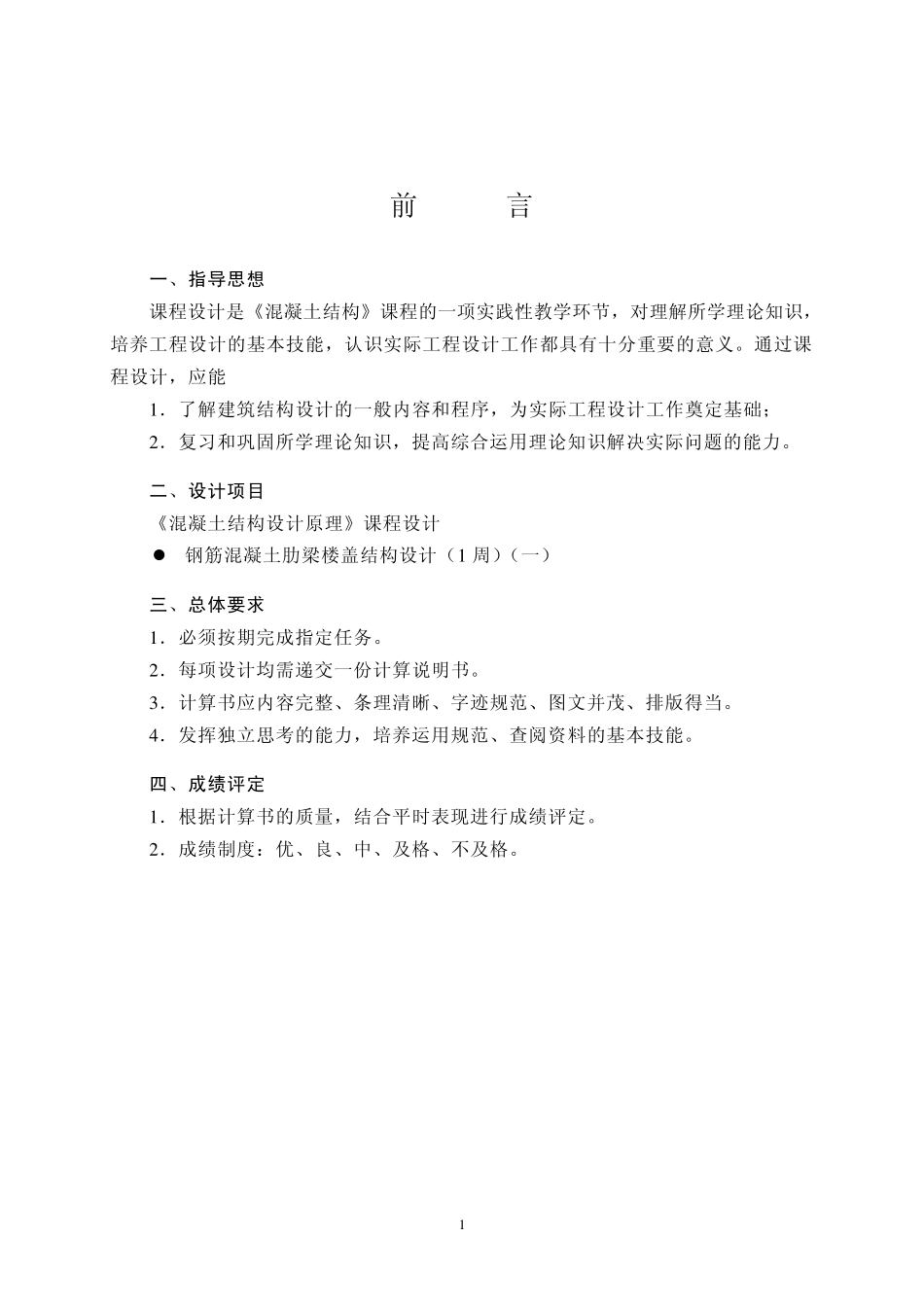

厦门理工学院 土木工程与建筑学院 《混凝土结构设计原理》 课程设计任务书及指导书 题 目：钢筋混凝土肋梁楼盖设计 班 级： 工程力学 1 1 级 指导老师： 王晨飞 设计时间：2 0 1 3 .1 2 .2 3 — 2 0 1 3 .1 2 .3 0 1 前 言 一、指导思想 课程设计是《混凝土结构》课程的一项实践性教学环节，对理解所学理论知识，培养工程设计的基本技能，认识实际工程设计工作都具有十分重要的意义。通过课程设计，应能 1 ．了解建筑结构设计的一般内容和程序，为实际工程设计工作奠定基础； 2 ．复习和巩固所学理论知识，提高综合运用理论知识解决实际问题的能力。 二、设计项目 《混凝土结构设计原理》课程设计  钢筋混凝土肋梁楼盖结构设计（1 周）（一） 三、总体要求 1 ．必须按期完成指定任务。 2 ．每项设计均需递交一份计算说明书。 3 ．计算书应内容完整、条理清晰、字迹规范、图文并茂、排版得当。 4 ．发挥独立思考的能力，培养运用规范、查阅资料的基本技能。 四、成绩评定 1 ．根据计算书的质量，结合平时表现进行成绩评定。 2 ．成绩制度：优、良、中、及格、不及格。 2 任务书 一、设计项目 某三层工业建筑（生产车间）的中间楼面（采用现浇钢筋混凝土单向板肋梁楼盖）。 二、设计资料 1．建筑地点：厦门市某厂区 2．层数层高：四层；底层及顶层4.2m，中间层3.9m 3．车间类别：见表1-1 4．结构类型：现浇钢筋混凝土内框架结构 5．柱网布置：见图1-1 和表1-2 6．工程做法： 楼盖面层做法，表1-3 梁面做法， 15mm 厚混合砂浆抹灰 7．材料供应：见表1-4 8．荷载： （1）楼面活荷载，见建筑结构荷载规范(GB 50009-2012)附录C （2）钢筋混凝土容重，225KN / m  （3）混合砂浆容重，217 KN / m  （4）水泥砂浆容重，220KN / m  三、设计内容 每位学生根据自己的学号从表1-5 中查出选题代号，由选题代号确定有关设计条件，然后完成一中间层楼盖的设计工作。 1．方案部分 ① 柱网布置，梁格划分 ② 确定主要构件的材料和断面尺寸 2．计算部分 ① 楼板的配筋计算（按塑性内力重分布计算） ② 次梁的配筋计算（按塑性内力重分布计算） ③ 主梁的配筋计算（按弹性理论计算） 3 表1-1 车间类别 分组编号 车 间 类 别 1 粮食加工（洗麦车间） 2 四类金工车 3 仪器仪表车间（较大型仪器仓库） 4 轮胎厂准备车间（代表...
