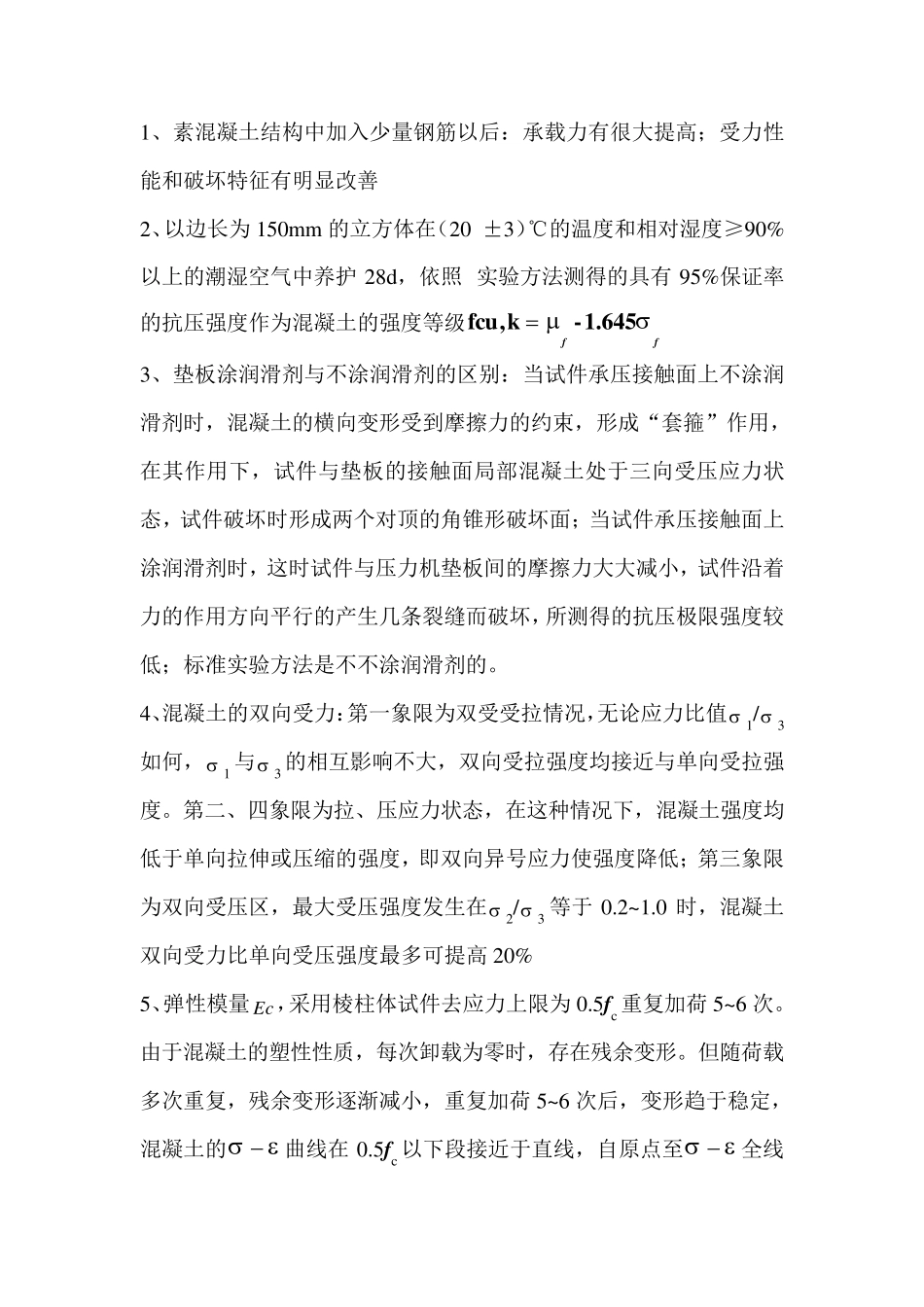

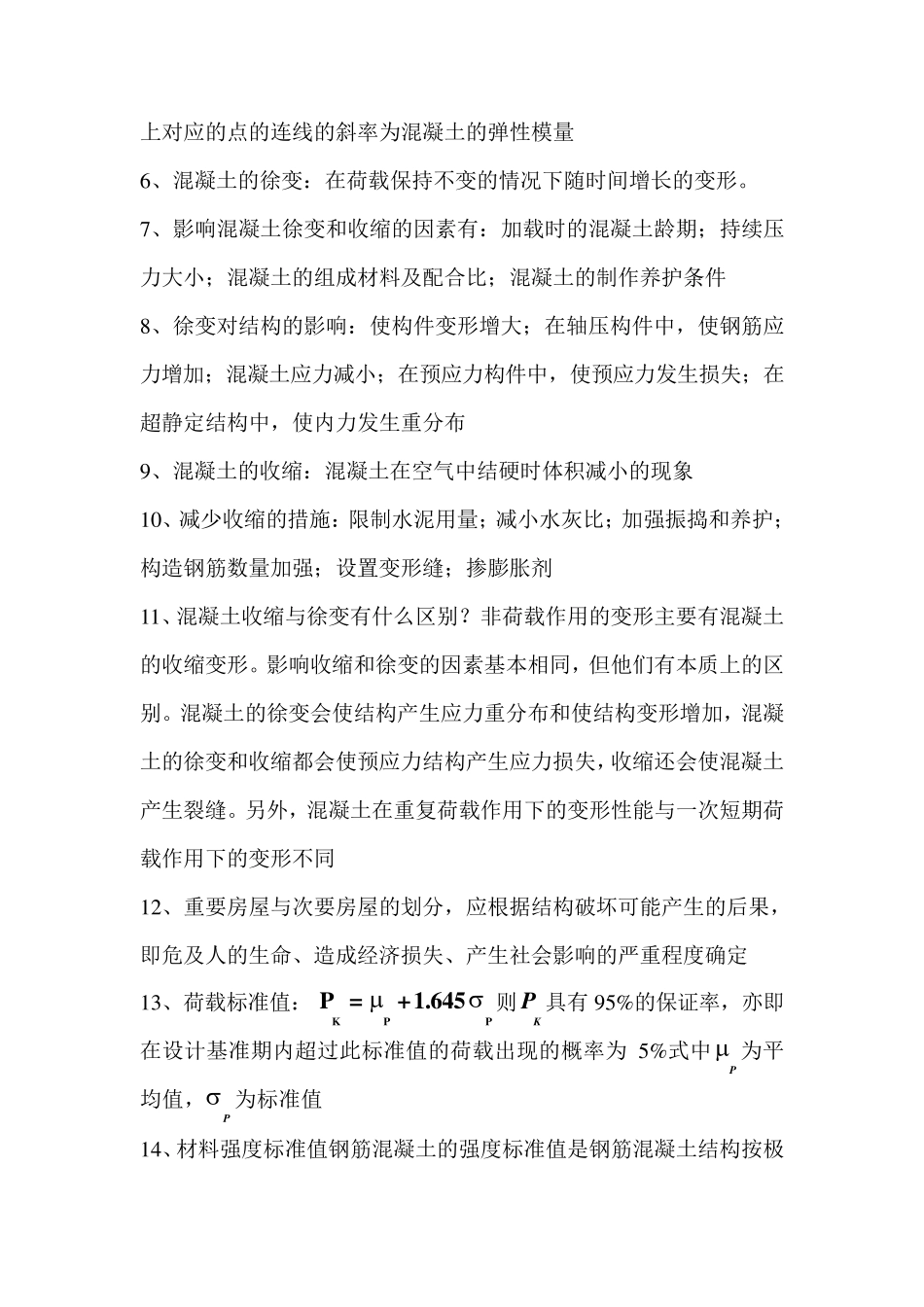

1、素混凝土结构中加入少量钢筋以后：承载力有很大提高；受力性能和破坏特征有明显改善 2、以边长为150mm 的立方体在（20 ±3）℃的温度和相对湿度≥90%以上的潮湿空气中养护 28d，依照 实验方法测得的具有95%保证率的抗压强度作为混凝土的强度等级ff1.645- k,fcu 3、垫板涂润滑剂与不涂润滑剂的区别：当试件承压接触面上不涂润滑剂时，混凝土的横向变形受到摩擦力的约束，形成“套箍”作用，在其作用下，试件与垫板的接触面局部混凝土处于三向受压应力状态，试件破坏时形成两个对顶的角锥形破坏面；当试件承压接触面上涂润滑剂时，这时试件与压力机垫板间的摩擦力大大减小，试件沿着力的作用方向平行的产生几条裂缝而破坏，所测得的抗压极限强度较低；标准实验方法是不不涂润滑剂的。 4、混凝土的双向受力：第一象限为双受受拉情况，无论应力比值 1/ 3如何， 1 与 3 的相互影响不大，双向受拉强度均接近与单向受拉强度。第二、四象限为拉、压应力状态，在这种情况下，混凝土强度均低于单向拉伸或压缩的强度，即双向异号应力使强度降低；第三象限为双向受压区，最大受压强度发生在 2/ 3 等于 0.2~1.0 时，混凝土双向受力比单向受压强度最多可提高20% 5、弹性模量Ec，采用棱柱体试件去应力上限为0.5fc 重复加荷 5~6 次。由于混凝土的塑性性质，每次卸载为零时，存在残余变形。但随荷载多次重复，残余变形逐渐减小，重复加荷 5~6 次后，变形趋于稳定，混凝土的 曲线在0.5fc 以下段接近于直线，自原点至 全线上对应的点的连线的斜率为混凝土的弹性模量 6、混凝土的徐变：在荷载保持不变的情况下随时间增长的变形。 7、影响混凝土徐变和收缩的因素有：加载时的混凝土龄期；持续压力大小；混凝土的组成材料及配合比；混凝土的制作养护条件 8、徐变对结构的影响：使构件变形增大；在轴压构件中，使钢筋应力增加；混凝土应力减小；在预应力构件中，使预应力发生损失；在超静定结构中，使内力发生重分布 9、混凝土的收缩：混凝土在空气中结硬时体积减小的现象 10、减少收缩的措施：限制水泥用量；减小水灰比；加强振捣和养护；构造钢筋数量加强；设置变形缝；掺膨胀剂 11、混凝土收缩与徐变有什么区别？非荷载作用的变形主要有混凝土的收缩变形。影响收缩和徐变的因素基本相同，但他们有本质上的区别。混凝土的徐变会使结构产生应力重分布和使结构变形增加，混凝土的徐变和收缩都会使预应...
