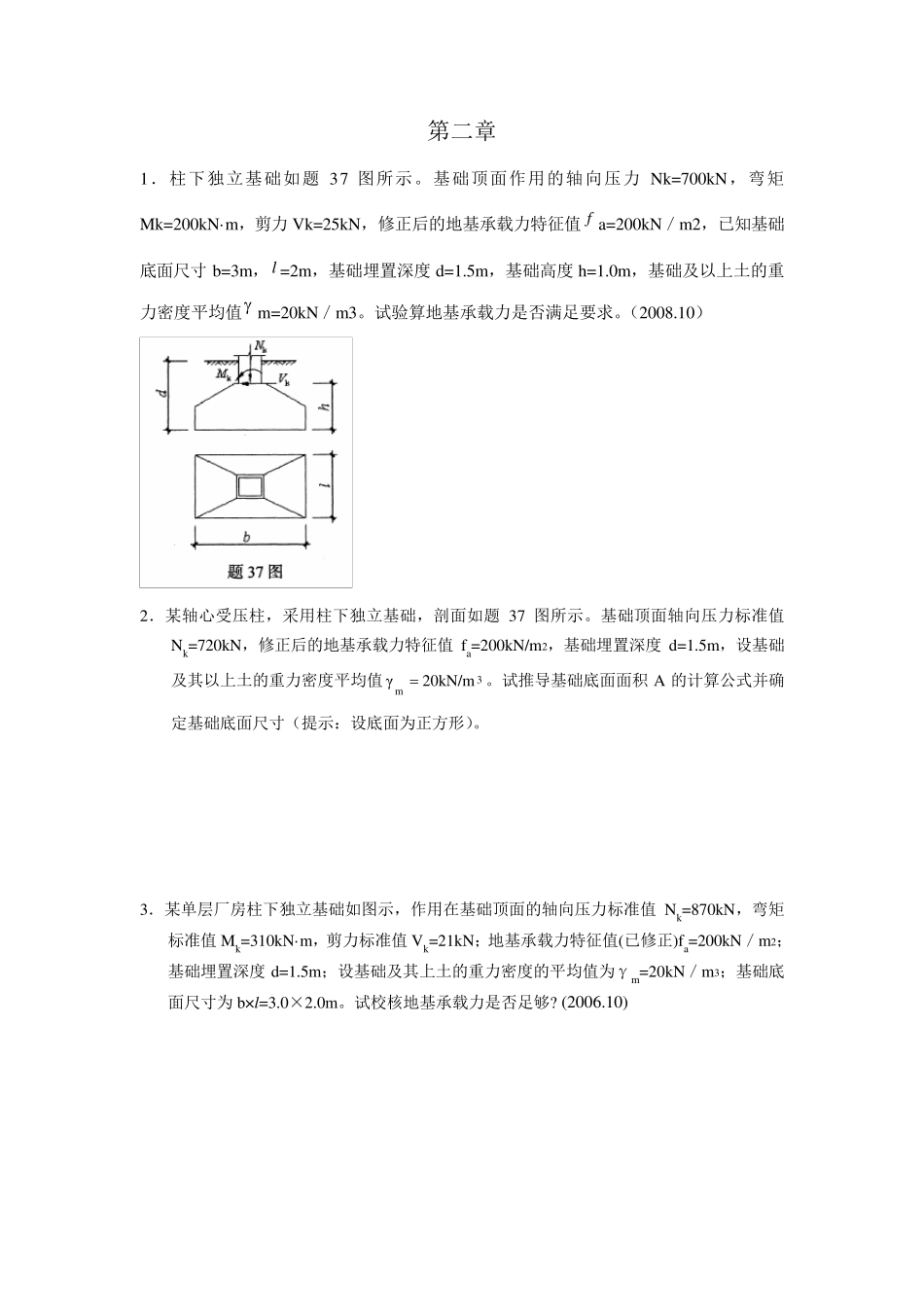

第二章 1．柱下独立基础如题37 图所示。基础顶面作用的轴向压力Nk=700kN，弯矩Mk=200kN·m，剪力Vk=25kN，修正后的地基承载力特征值f a=200kN／m2，已知基础底面尺寸b=3m，l =2m，基础埋置深度d=1.5m，基础高度h=1.0m，基础及以上土的重力密度平均值 m=20kN／m3。试验算地基承载力是否满足要求。（2008.10） 2．某轴心受压柱，采用柱下独立基础，剖面如题37 图所示。基础顶面轴向压力标准值Nk=720kN，修正后的地基承载力特征值fa=200kN/m2，基础埋置深度d=1.5m，设基础及其以上土的重力密度平均值3m20kN/mγ。试推导基础底面面积A 的计算公式并确定基础底面尺寸（提示：设底面为正方形）。 3．某单层厂房柱下独立基础如图示，作用在基础顶面的轴向压力标准值Nk=870kN，弯矩标准值Mk=310kN·m，剪力标准值Vk=21kN；地基承载力特征值(已修正)fa=200kN／m2；基础埋置深度d=1.5m；设基础及其上土的重力密度的平均值为γm=20kN／m3；基础底面尺寸为b× l=3.0×2.0m。试校核地基承载力是否足够? (2006.10) 2 4.某单层厂房现浇柱下独立锥形扩展基础，已知由柱传来基础顶面的轴向压力设计值N=3900kN，弯矩设计值M=1700kNm，剪力设计值V=60kN。基础的高度 h=1500mm，基础埋深2.0m，地基土承载力设计值f=420kN/m2，基础及其上回填土的平均容重 γm=20kN/m3。试求基础底面积。(2005.1) 5.如图1 所示的某一单跨等高排架，左柱A 与右柱B 是相同的，柱子总高度为H2=13.2m,上柱高度H1=4m。左柱A 和右柱B 在牛腿面上分别作用有M1=103kNm,M2=60kNm 的力矩。已知当柱子下端是固定端，上端是水平不动铰支座，在牛腿面上作用有M 时，水平不动铰支座的水平反力R=C3·2HM ，C3=1.26。请画出柱子A 和柱子B 的弯矩图，并标明柱底截面的弯矩值。(2005.1) 6．两跨等高排架结构的计算简图如题 39 图所示。已知排架柱总高度为11m，上柱高为3.3m；W=2.5kN，ql=2kN／m，q2=1.2kN／m，A、B、C 柱抗侧刚度之比为1∶1.2∶1。试用剪力分配法求B 柱在图示荷载作用下的柱底弯矩。(提示：柱顶不动铰支座反力R=C11qH，C11=0.35) 3 （2008.10） 7．单层厂房排架结构如题39 图a 所示，吊车横向水平刹车力为50kN。试用剪力分配法计算各柱的柱顶剪力。 （提示：反力系数C5A=0.68,C5B=0.70，见题39 图b(1)、b(2)；Δu1=1.25Δu2，见题39图b(3)、b(4)）。 （2008.1） 8．单层单跨排架计算简图如图所示。A、B 柱截面形状和尺寸相同，作用在牛腿顶面...
