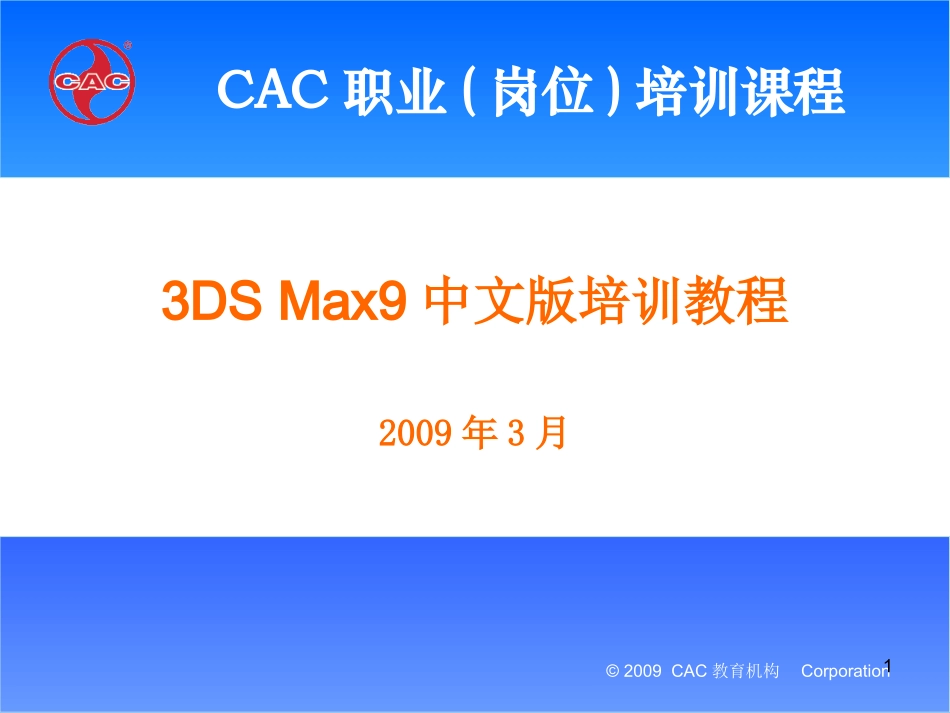

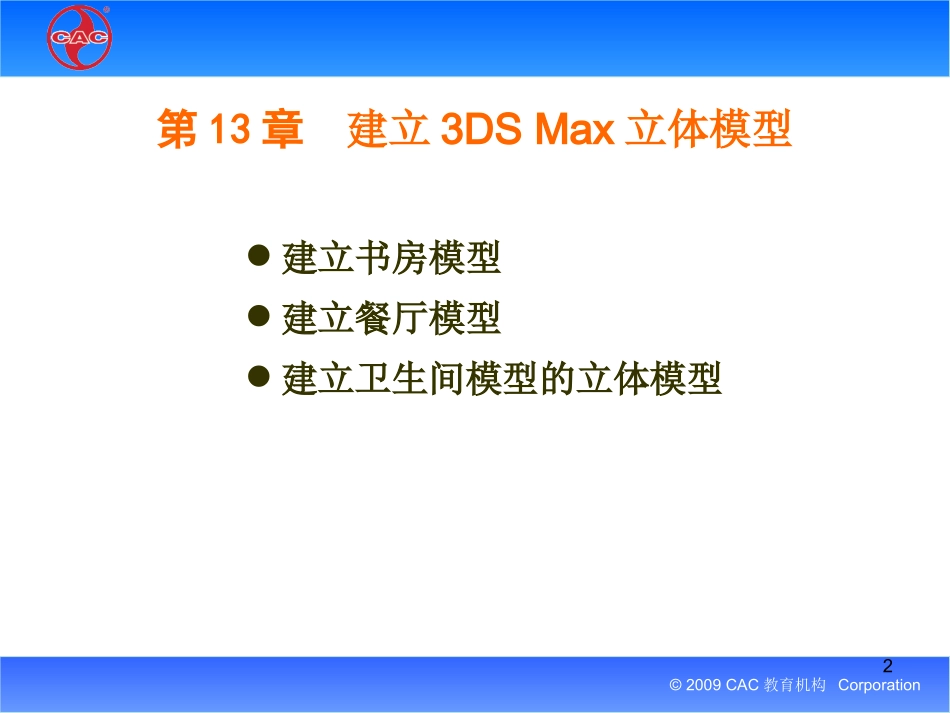

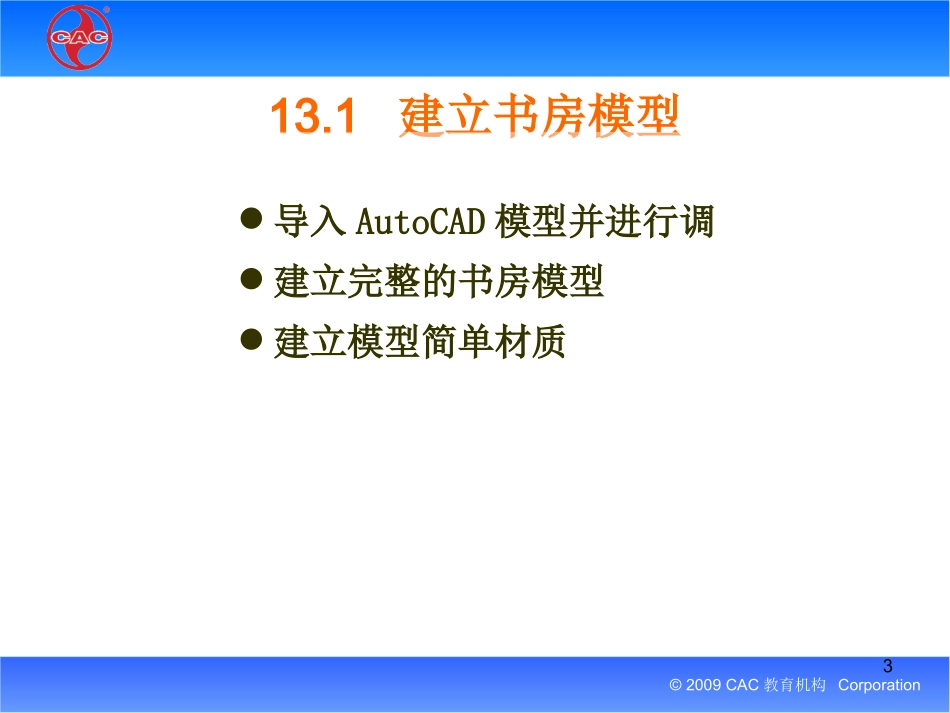

©2009CAC教育机构CorporationCAC职业(岗位)培训课程13DSMax9中文版培训教程2009年3月©2009CAC教育机构Corporation2第13章建立3DSMax立体模型建立书房模型建立餐厅模型建立卫生间模型的立体模型©2009CAC教育机构Corporation13.1建立书房模型导入AutoCAD模型并进行调建立完整的书房模型建立模型简单材质3©2009CAC教育机构Corporation导入AutoCAD模型并进行调整在AutoCAD软件中绘制好模型后，需要将其导入到3dsMax9软件中并进行调整。具体的操作步骤如下：步骤1：双击桌面上3dsMax9的快捷方式图标，运行3dsMax9。步骤2：选择【自定义】→【单位设置】菜单项，弹出【单位设置】对话框，在“显示单位比例”选项组中单击“公制”前面的单选按钮，接着从“公制”下拉列表框中选择“毫米”，如图13-1所示。步骤3：单击【单位设置】对话框中的【系统单位设置】按钮，打开【系统单位设置】对话框，将“系统单位比例”设置为1Unit=“1.0毫米”，如图13-2所示。©2009CAC教育机构Corporation导入AutoCAD模型并进行调整步骤4：选择【文件】→【导入】菜单项，弹出【选择要导入的文件】对话框，从其中的“文件列型”下拉列表框中选择“原有AutoCAD(*.DWG)”，然后选择配套光盘中相应路径下的“别墅首层平面图”文件，如图13-3所示。步骤5：单击【选择要导入的文件】对话框中的【打开】按钮，系统弹出【DWG导入】对话框，单击“合并对象与当前场景”单选按钮，如图13-4所示；单击【确定】按钮，在弹出的【AutoCADDWG/DXF文件】对话框中进行如图13-5所示的设置，单击【确定】按钮后返回主界面。©2009CAC教育机构Corporation导入AutoCAD模型并进行调整步骤6：利用3DSMAX右下角的【缩放】按钮将导入的平面图缩放至如图13-6所示，然后单击工具栏中的【选择对象】按钮，选中顶视图中的轴线、编号、标高等对象后按Delete键，完成删除操作的顶视图如图13-7所示。©2009CAC教育机构Corporation导入AutoCAD模型并进行调整步骤7：利用工具栏中的【矩形选择区域】按钮，或选择【编辑】→【全选】菜单项，或直接在键盘上按下快捷键“Ctrl+A”，在顶视图中选取平面图的所有线条后，选择【组】→【成组】菜单项，弹出【组】对话框，在“组名”文本框中输入“平面图”，单击【确定】按钮后完成组操作，如图13-8所示。步骤8：在命令面板中单击“平面图”组的颜色属性框，如图13-9所示，在打开的【对象颜色】对话框中为所有线条选择新的颜色，然后单击【确定】按钮，如图13-10所示。©2009CAC教育机构Corporation导入AutoCAD模型并进行调整步骤9：当对基本颜色不满意时，可通过单击【添加自定义颜色】按钮在弹出的【颜色选择器：添加颜色】对话框中进行相应的设置，如图13-11所示。步骤10：按照前面的步骤导入“别墅东立面图”文件，在顶视图中选择立面图，然后右击【选择并旋转】按钮，系统弹出【旋转变换输入】对话框，在“绝对：世界”选项组的X、Y和Z文本框中依次输入“-90”、“-180”和“90”，关闭【旋转变换输入】对话框后右击鼠标，从弹出的快捷菜单中选择“隐藏当前选择”选项。©2009CAC教育机构Corporation13.2建立餐厅模型建立完整的餐厅模型导入AutoCAD模型并进行调整建立餐厅墙面模型建立餐厅窗户模型建立餐厅顶棚装饰模型添加家具模型导入家具模型创建装饰模型赋予模型简单材质添加灯光并输出LP文件9©2009CAC教育机构Corporation导入AutoCAD模型并进行调整步骤1：双击桌面上3dsMax9的快捷方式图标，运行3dsMax9。步骤2：选择【自定义】→【单位设置】菜单项，弹出【单位设置】对话框，在“显示单位比例”选项组中单击“公制”前面的单选按钮，接着从“公制”下拉列表框中选择“毫米”，单击【确定】返回【单位设置】对话框，单击【系统单位设置】按钮，将“系统单位比例”设置为1Unit=“1.0毫米”。步骤3：选择【文件】→【导入】菜单项，弹出【选择要导入的文件】对话框，从其中的“文件列型”下拉列表框中选择“原有AutoCAD(*.DWG)”，选择配套光盘中相应路径下的“别墅首层平面图”文件，单击【打开】按钮将DWG文件导入到3DSMAX中。©2009CAC教育机构Corporatio...
