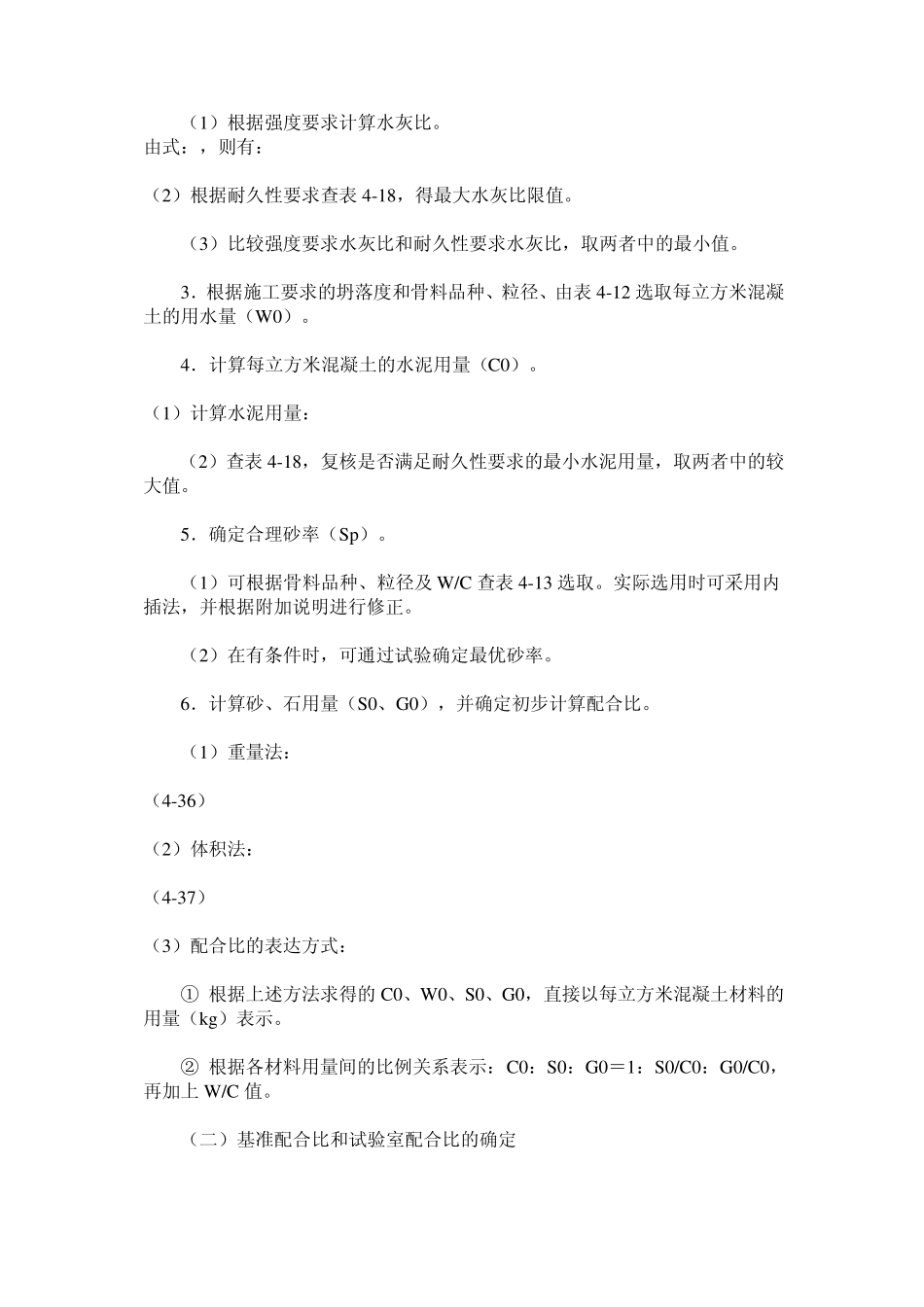

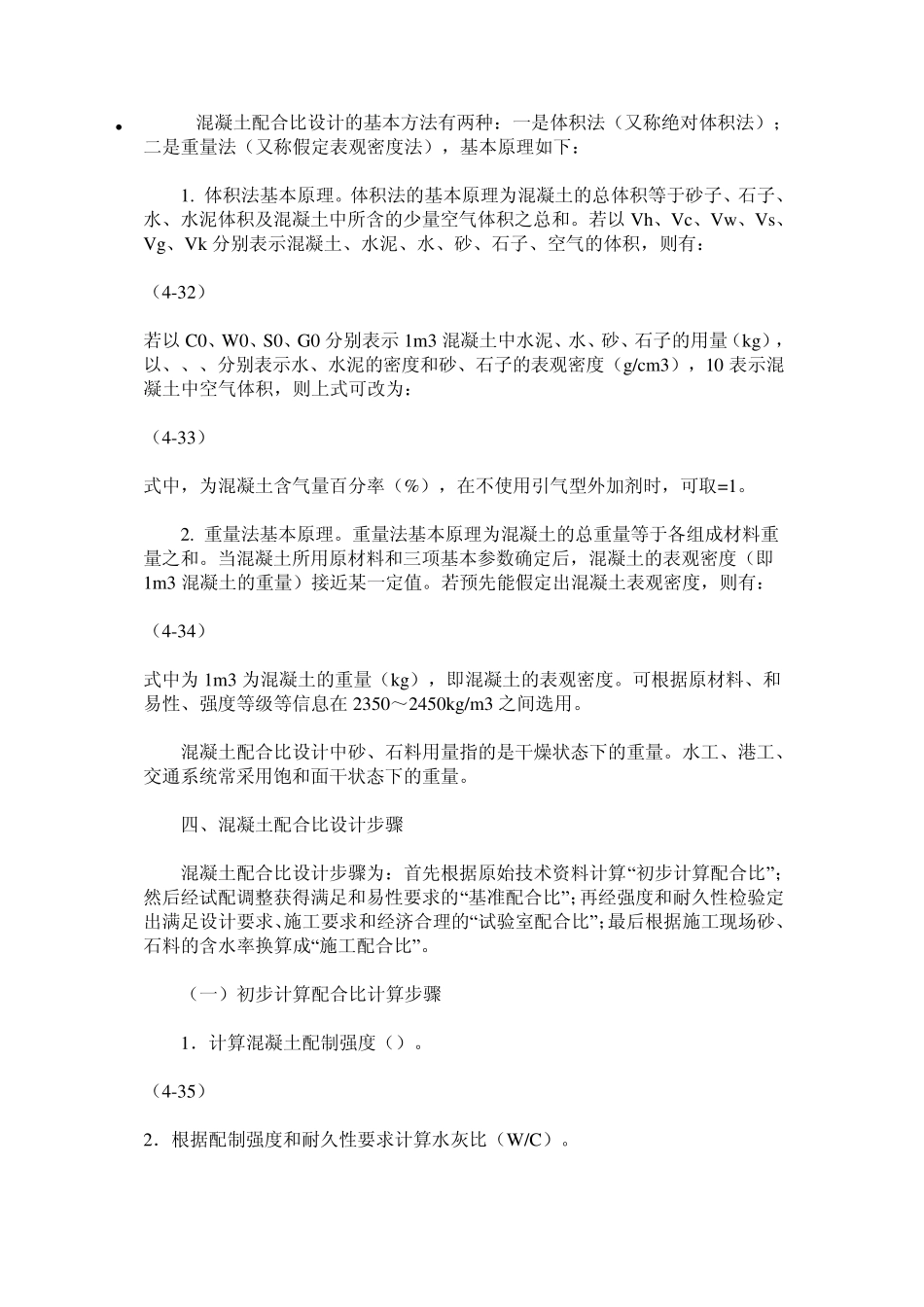

混凝土配合比设计的基本方法有两种：一是体积法（又称绝对体积法）；二是重量法（又称假定表观密度法），基本原理如下： 1. 体积法基本原理。体积法的基本原理为混凝土的总体积等于砂子、石子、水、水泥体积及混凝土中所含的少量空气体积之总和。若以 Vh、Vc、Vw 、Vs、Vg、Vk 分别表示混凝土、水泥、水、砂、石子、空气的体积，则有： （4-32） 若以 C0、W0、S0、G0 分别表示 1m3 混凝土中水泥、水、砂、石子的用量（kg），以、、、分别表示水、水泥的密度和砂、石子的表观密度（g/cm3），10 表示混凝土中空气体积，则上式可改为： （4-33） 式中，为混凝土含气量百分率（%），在不使用引气型外加剂时，可取=1。 2. 重量法基本原理。重量法基本原理为混凝土的总重量等于各组成材料重量之和。当混凝土所用原材料和三项基本参数确定后，混凝土的表观密度（即1m3 混凝土的重量）接近某一定值。若预先能假定出混凝土表观密度，则有： （4-34） 式中为1m3 为混凝土的重量（kg），即混凝土的表观密度。可根据原材料、和易性、强度等级等信息在 2350～2450kg/m3 之间选用。 混凝土配合比设计中砂、石料用量指的是干燥状态下的重量。水工、港工、交通系统常采用饱和面干状态下的重量。 四、混凝土配合比设计步骤 混凝土配合比设计步骤为：首先根据原始技术资料计算“初步计算配合比”；然后经试配调整获得满足和易性要求的“基准配合比”；再经强度和耐久性检验定出满足设计要求、施工要求和经济合理的“试验室配合比”；最后根据施工现场砂、石料的含水率换算成“施工配合比”。 （一）初步计算配合比计算步骤 1．计算混凝土配制强度（）。 （4-35） 2．根据配制强度和耐久性要求计算水灰比（W/C）。 （1）根据强度要求计算水灰比。 由式：，则有： （2）根据耐久性要求查表4-18，得最大水灰比限值。 （3）比较强度要求水灰比和耐久性要求水灰比，取两者中的最小值。 3．根据施工要求的坍落度和骨料品种、粒径、由表4-12 选取每立方米混凝土的用水量（W0）。 4．计算每立方米混凝土的水泥用量（C0）。 （1）计算水泥用量： （2）查表4-18，复核是否满足耐久性要求的最小水泥用量，取两者中的较大值。 5．确定合理砂率（Sp）。 （1）可根据骨料品种、粒径及W/C 查表4-13 选取。实际选用时可采用内插法，并根据附加说明进行修正。 （2）在有条件时，可通过试验确定最优砂率。 6．计算砂、石用量（S0、G0）...
