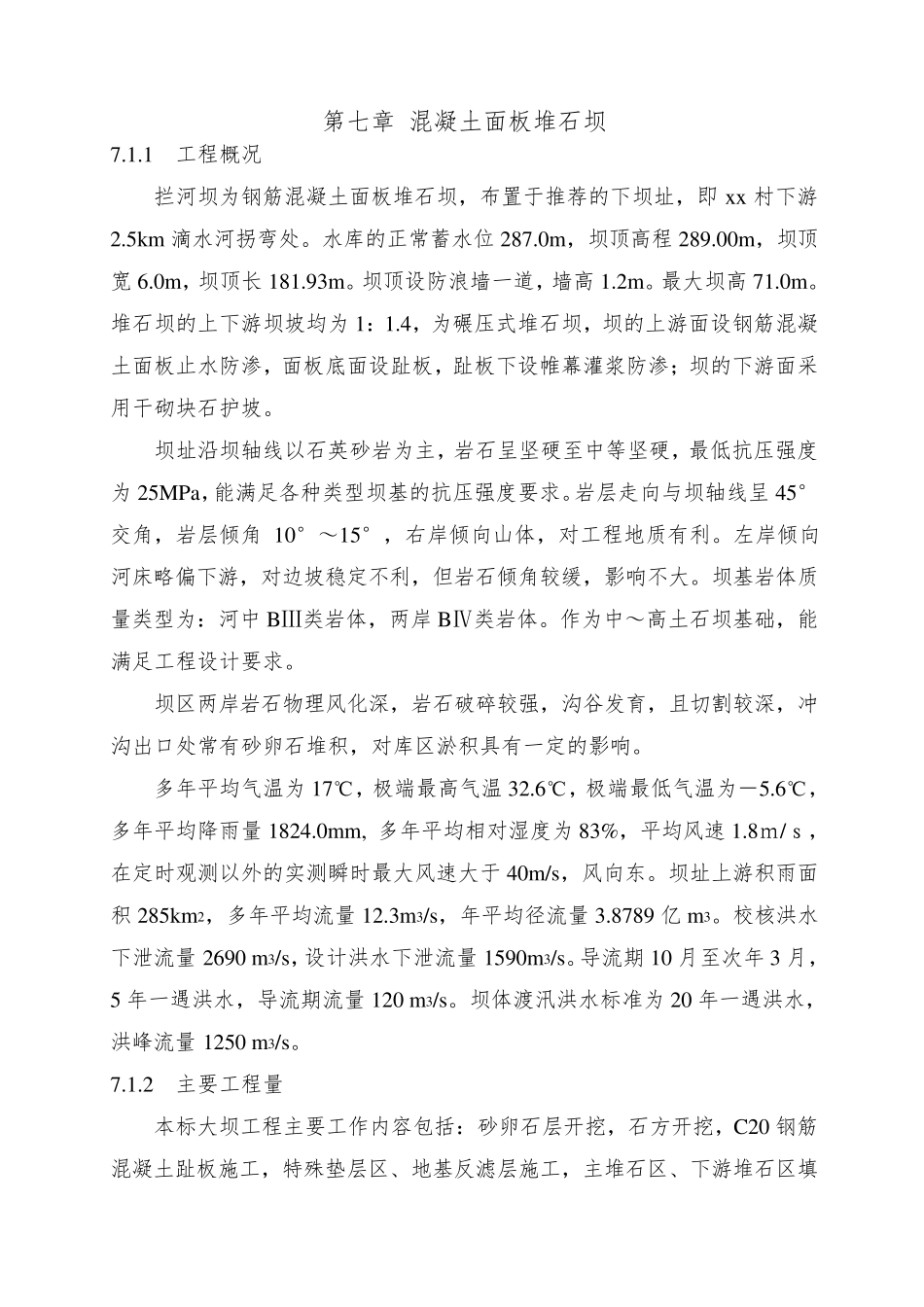

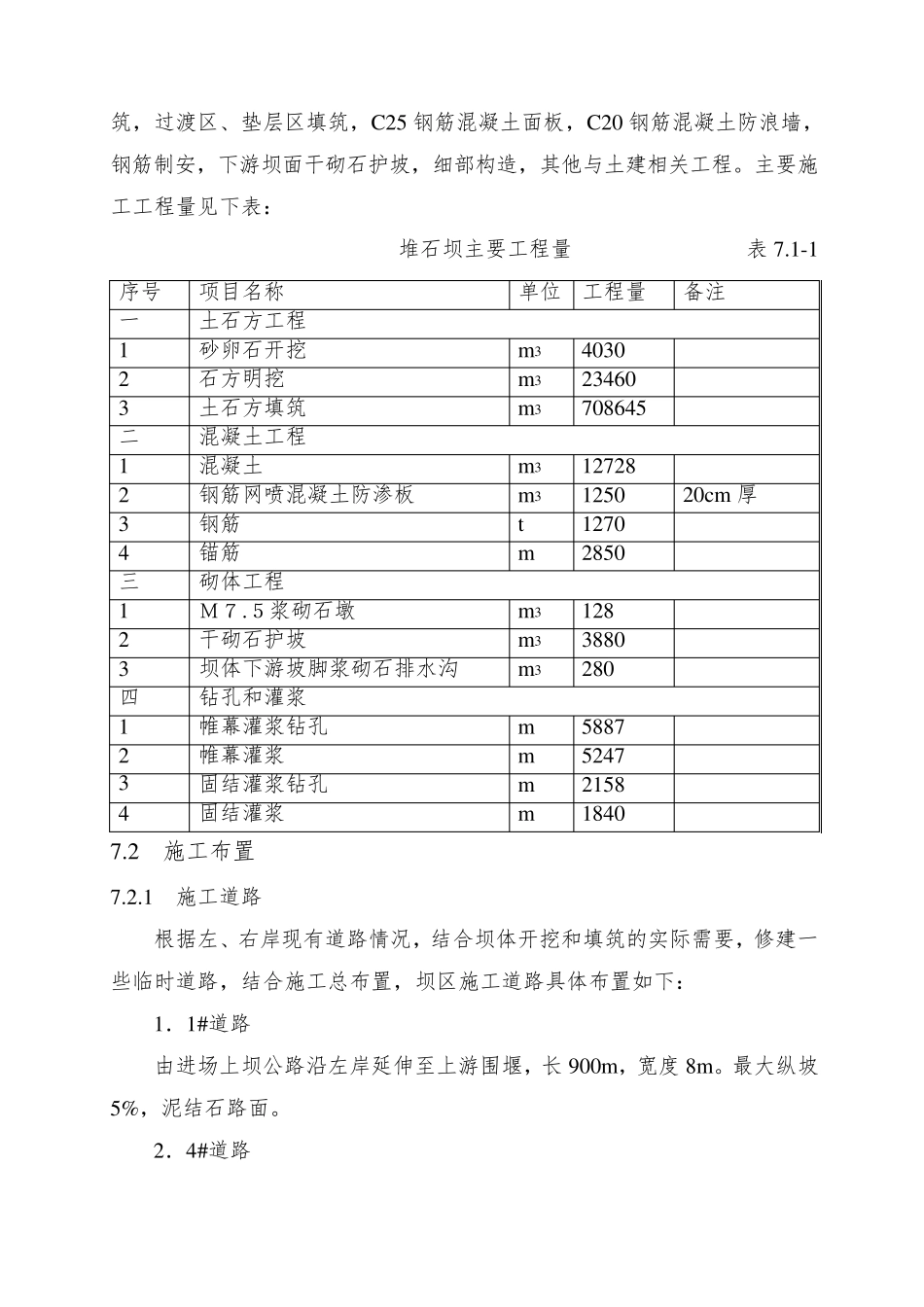

第七章 混凝土面板堆石坝 7.1.1 工程概况 拦河坝为钢筋混凝土面板堆石坝，布置于推荐的下坝址，即xx 村下游2.5km 滴水河拐弯处。水库的正常蓄水位287.0m，坝顶高程289.00m，坝顶宽6.0m，坝顶长181.93m。坝顶设防浪墙一道，墙高1.2m。最大坝高71.0m。堆石坝的上下游坝坡均为1：1.4，为碾压式堆石坝，坝的上游面设钢筋混凝土面板止水防渗，面板底面设趾板，趾板下设帷幕灌浆防渗；坝的下游面采用干砌块石护坡。 坝址沿坝轴线以石英砂岩为主，岩石呈坚硬至中等坚硬，最低抗压强度为25MPa，能满足各种类型坝基的抗压强度要求。岩层走向与坝轴线呈45°交角，岩层倾角 10°～15°，右岸倾向山体，对工程地质有利。左岸倾向河床略偏下游，对边坡稳定不利，但岩石倾角较缓，影响不大。坝基岩体质量类型为：河中BⅢ类岩体，两岸 BⅣ类岩体。作为中～高土石坝基础，能满足工程设计要求。 坝区两岸岩石物理风化深，岩石破碎较强，沟谷发育，且切割较深，冲沟出口处常有砂卵石堆积，对库区淤积具有一定的影响。 多年平均气温为17℃，极端最高气温 32.6℃，极端最低气温为－5.6℃，多年平均降雨量 1824.0mm, 多年平均相对湿度为83%，平均风速 1.8ｍ/ｓ，在定时观测以外的实测瞬时最大风速大于40m/s，风向东。坝址上游积雨面积 285km2，多年平均流量 12.3m3/s，年平均径流量 3.8789 亿 m3。校核洪水下泄流量 2690 m3/s，设计洪水下泄流量 1590m3/s。导流期 10 月至次年 3 月，5 年一遇洪水，导流期流量 120 m3/s。坝体渡汛洪水标准为20 年一遇洪水，洪峰流量 1250 m3/s。 7.1.2 主要工程量 本标大坝工程主要工作内容包括：砂卵石层开挖，石方开挖，C20 钢筋混凝土趾板施工，特殊垫层区、地基反滤层施工，主堆石区、下游堆石区填筑，过渡区、垫层区填筑，C25 钢筋混凝土面板，C20 钢筋混凝土防浪墙，钢筋制安，下游坝面干砌石护坡，细部构造，其他与土建相关工程。主要施工工程量见下表： 堆石坝主要工程量 表 7.1-1 序号 项目名称 单位 工程量 备注 一 土石方工程 1 砂卵石开挖 m3 4030 2 石方明挖 m3 23460 3 土石方填筑 m3 708645 二 混凝土工程 1 混凝土 m3 12728 2 钢筋网喷混凝土防渗板 m3 1250 20cm 厚 3 钢筋 t 1270 4 锚筋 m 2850 三 砌体工程 1 Ｍ７.５浆砌石墩 m3 128 2 干砌石护坡 m3 3880 3 坝体下游坡脚浆砌石排水沟 m3 280 四 钻孔和灌浆 1 ...
