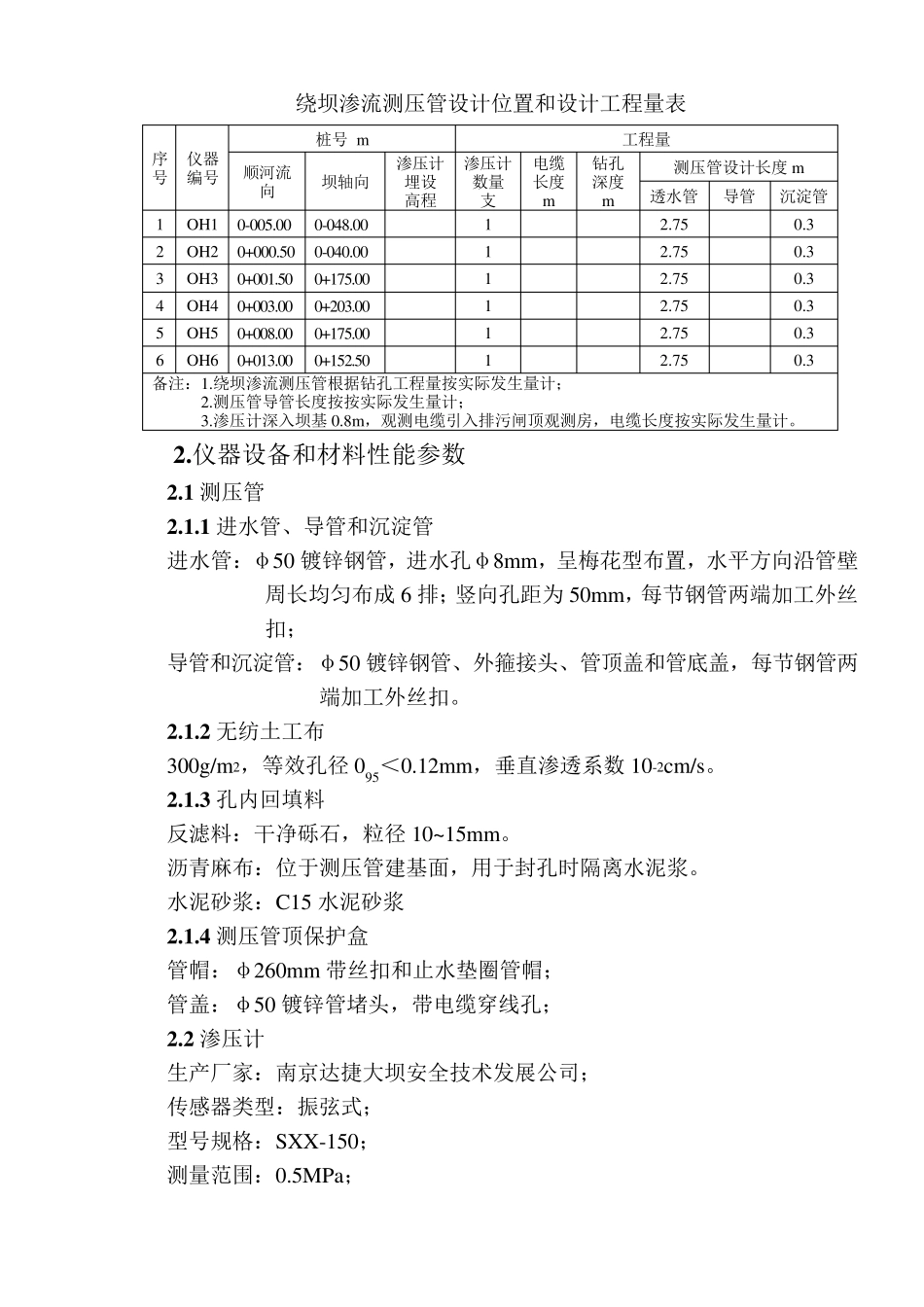

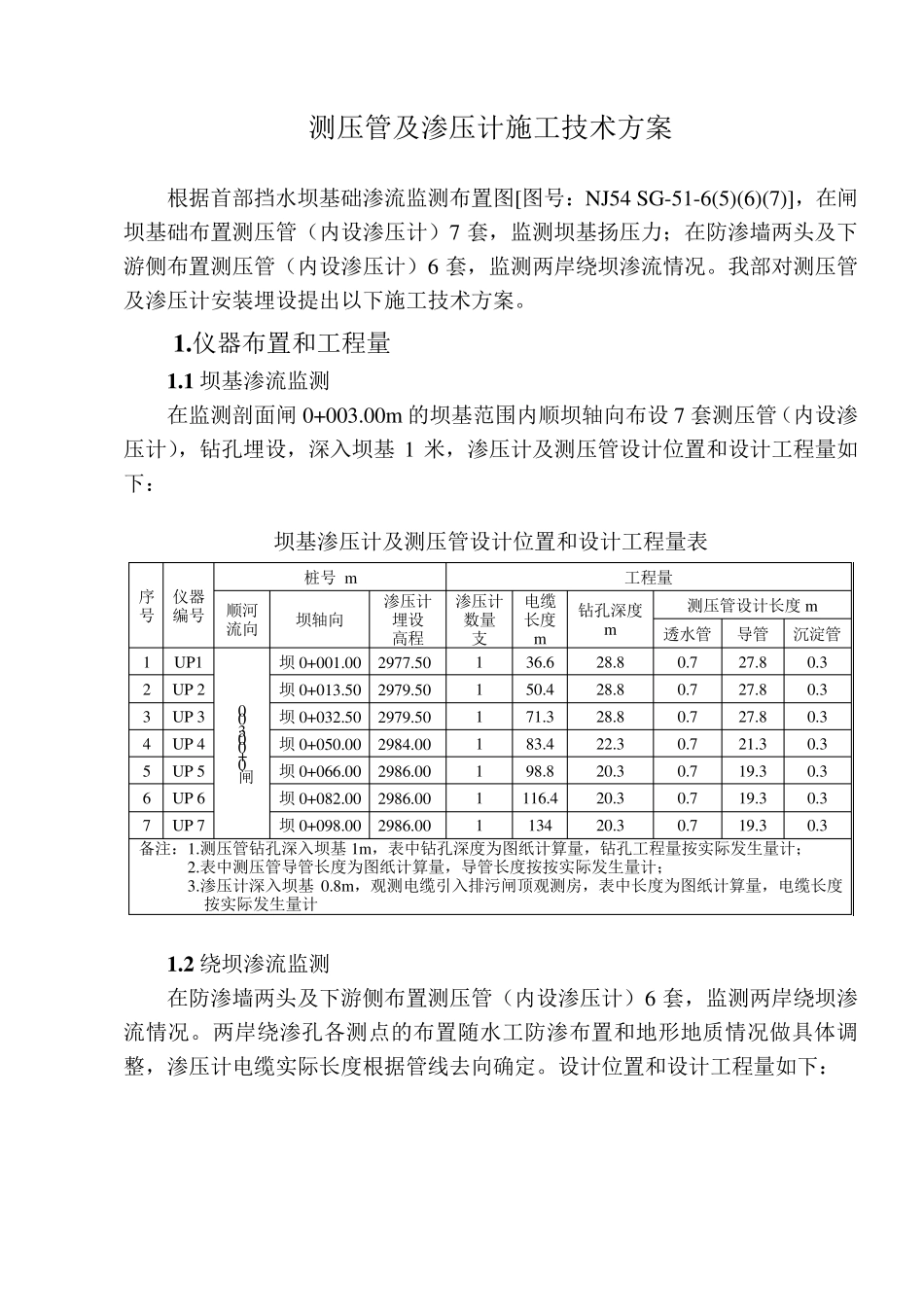

测压管及渗压计施工技术方案 根据首部挡水坝基础渗流监测布置图[图号：NJ54 SG-51-6(5)(6)(7)]，在闸坝基础布置测压管（内设渗压计）7 套，监测坝基扬压力；在防渗墙两头及下游侧布置测压管（内设渗压计）6 套，监测两岸绕坝渗流情况。我部对测压管及渗压计安装埋设提出以下施工技术方案。 1 .仪器布置和工程量 1 .1 坝基渗流监测 在监测剖面闸0+003.00m 的坝基范围内顺坝轴向布设7 套测压管（内设渗压计），钻孔埋设，深入坝基1 米，渗压计及测压管设计位置和设计工程量如下： 坝基渗压计及测压管设计位置和设计工程量表 1 .2 绕坝渗流监测 在防渗墙两头及下游侧布置测压管（内设渗压计）6 套，监测两岸绕坝渗流情况。两岸绕渗孔各测点的布置随水工防渗布置和地形地质情况做具体调整，渗压计电缆实际长度根据管线去向确定。设计位置和设计工程量如下： 序号 仪器编号 桩号 m 工程量 顺河流向 坝轴向 渗压计埋设 高程 渗压计数量 支 电缆长度 m 钻孔深度m 测压管设计长度 m 透水管 导管 沉淀管 1 UP1 闸0+003.00 坝0+001.00 2977.50 1 36.6 28.8 0.7 27.8 0.3 2 UP 2 坝0+013.50 2979.50 1 50.4 28.8 0.7 27.8 0.3 3 UP 3 坝0+032.50 2979.50 1 71.3 28.8 0.7 27.8 0.3 4 UP 4 坝0+050.00 2984.00 1 83.4 22.3 0.7 21.3 0.3 5 UP 5 坝0+066.00 2986.00 1 98.8 20.3 0.7 19.3 0.3 6 UP 6 坝0+082.00 2986.00 1 116.4 20.3 0.7 19.3 0.3 7 UP 7 坝0+098.00 2986.00 1 134 20.3 0.7 19.3 0.3 备注：1.测压管钻孔深入坝基1m ，表中钻孔深度为图纸计算量，钻孔工程量按实际发生量计； 2.表中测压管导管长度为图纸计算量，导管长度按按实际发生量计； 3.渗压计深入坝基0.8m ，观测电缆引入排污闸顶观测房，表中长度为图纸计算量，电缆长度按实际发生量计 绕坝渗流测压管设计位置和设计工程量表 2 .仪器设备和材料性能参数 2 .1 测压管 2 .1 .1 进水管、导管和沉淀管 进水管：φ50 镀锌钢管，进水孔φ8mm，呈梅花型布置，水平方向沿管壁周长均匀布成 6 排；竖向孔距为 50mm，每节钢管两端加工外丝扣； 导管和沉淀管：φ50 镀锌钢管、外箍接头、管顶盖和管底盖，每节钢管两端加工外丝扣。 2 .1 .2 无纺土工布 300g/m2，等效孔径 095＜0.12mm，垂直渗透系数10-2cm/s。 2 .1 .3 孔内回填料 反滤料：...
