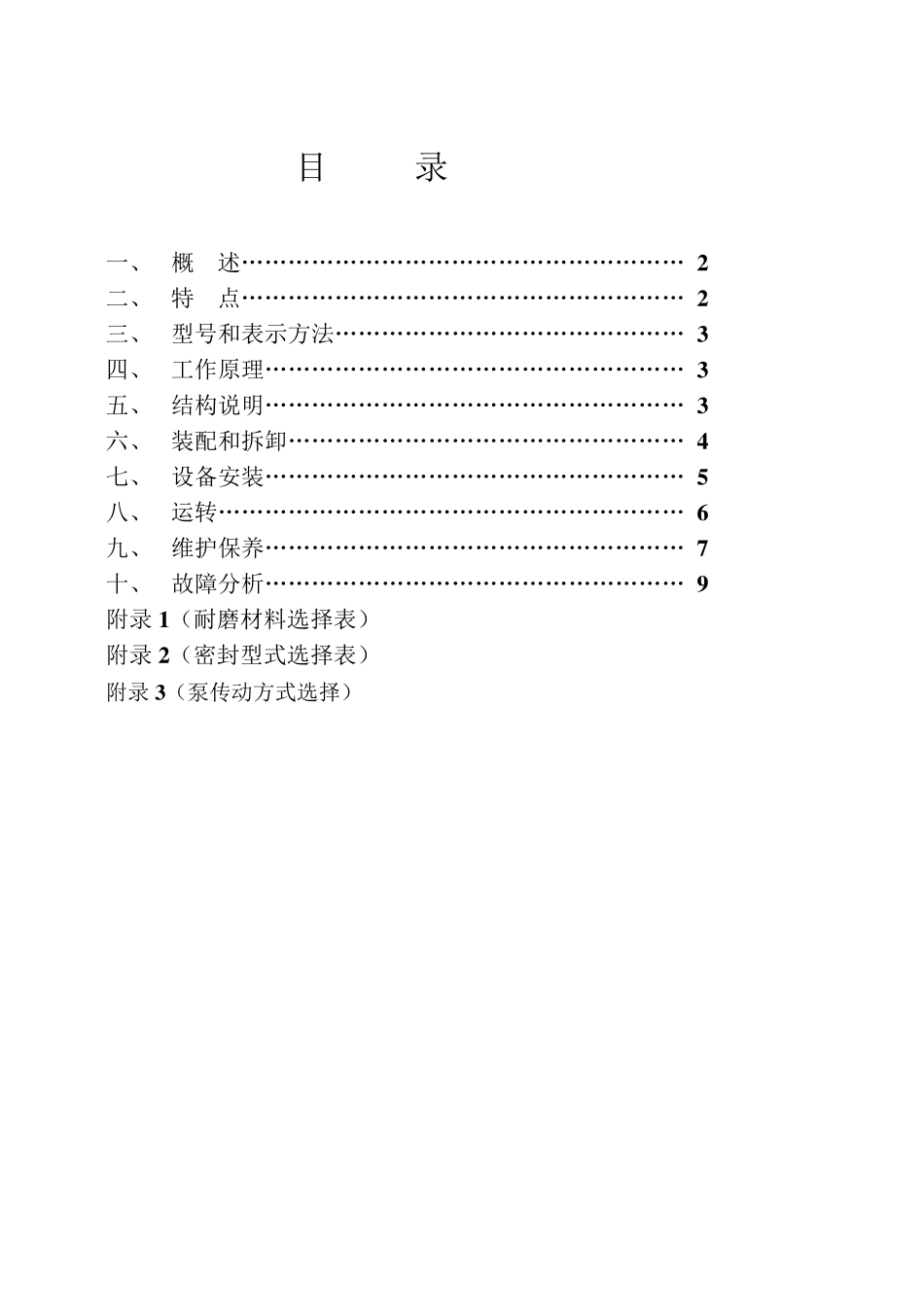

目 录 一、 概 述………………………………………………… 2 二、 特 点………………………………………………… 2 三、 型号和表示方法……………………………………… 3 四、 工作原理……………………………………………… 3 五、 结构说明……………………………………………… 3 六、 装配和拆卸…………………………………………… 4 七、 设备安装……………………………………………… 5 八、 运转…………………………………………………… 6 九、 维护保养……………………………………………… 7 十、 故障分析……………………………………………… 9 附录1 （耐磨材料选择表） 附录2 （密封型式选择表） 附录3 （泵传动方式选择） ZJA 产 品 系 列 中 华 人 民 共 和 国 淄 博 华 成 工 业 泵 有 限 公 司 2 一 、 概 述 1、 本 系 列 渣 浆 泵 系 高 效 节 能 、 单 级 、 单 吸 、 悬 臂 式 离 心 泵 ， 用 来 输 送 含 有 固 体 颗粒 的 磨 蚀 性 或 腐 蚀 性 浆 体 。 广 泛 用 电 力 、 矿 山 、 冶 金 、 煤 炭 、 建 材 、 化 工 、 食 品 、 水 利及 污 水 处 理 等 行 业 。 其 固 液 混 合 体 的 最 大 重 量 浓 度 ： 灰 浆 为45%， 矿 浆 为 60%。 2、 本 系 列 泵 有 50 多 个 基 本 型 号 ， 通 过 变 速 可 获 得300 多 种 性 能 供 用 户 选 择 。 3、 过 流 部 件 材 质 应 根 据 输 送 浆 体 的 物 理 （ 颗 粒 组 成 、 粒 径 、 形 状 、 硬 度 、 浓 度 ）和 化 学 （ 酸 、 碱 、 油 ） 特性 而定。（ 各种 材 质 及 特点可 通 过 附录1 查得 ） 4、 泵 的 传动方式 有 直联传动和 皮带传动两种 形 式 ， 共 分为DC、 HC、 CR、 CL、ZV、 CV 等 多 种 方式 。（ 详见附录3） 从原动机方向看， 泵 为 顺时针方向旋转。 二、 特点 针对渣 浆 泵 的 三大 技术难题： 寿命短、 密封难、 能 耗大 ， 我厂通 过 技术攻关设计制造了独具特点的 ZJA 及 ZJLA 系 列 两相流 渣 浆 泵 。由于两相流 渣 浆 泵 的 水 利 设计充分考虑了固 液 流 场的 运动情况， 所以在渣 浆 输 ...
