温度传感器DS18B20与MCS51单片机的接口VIP免费

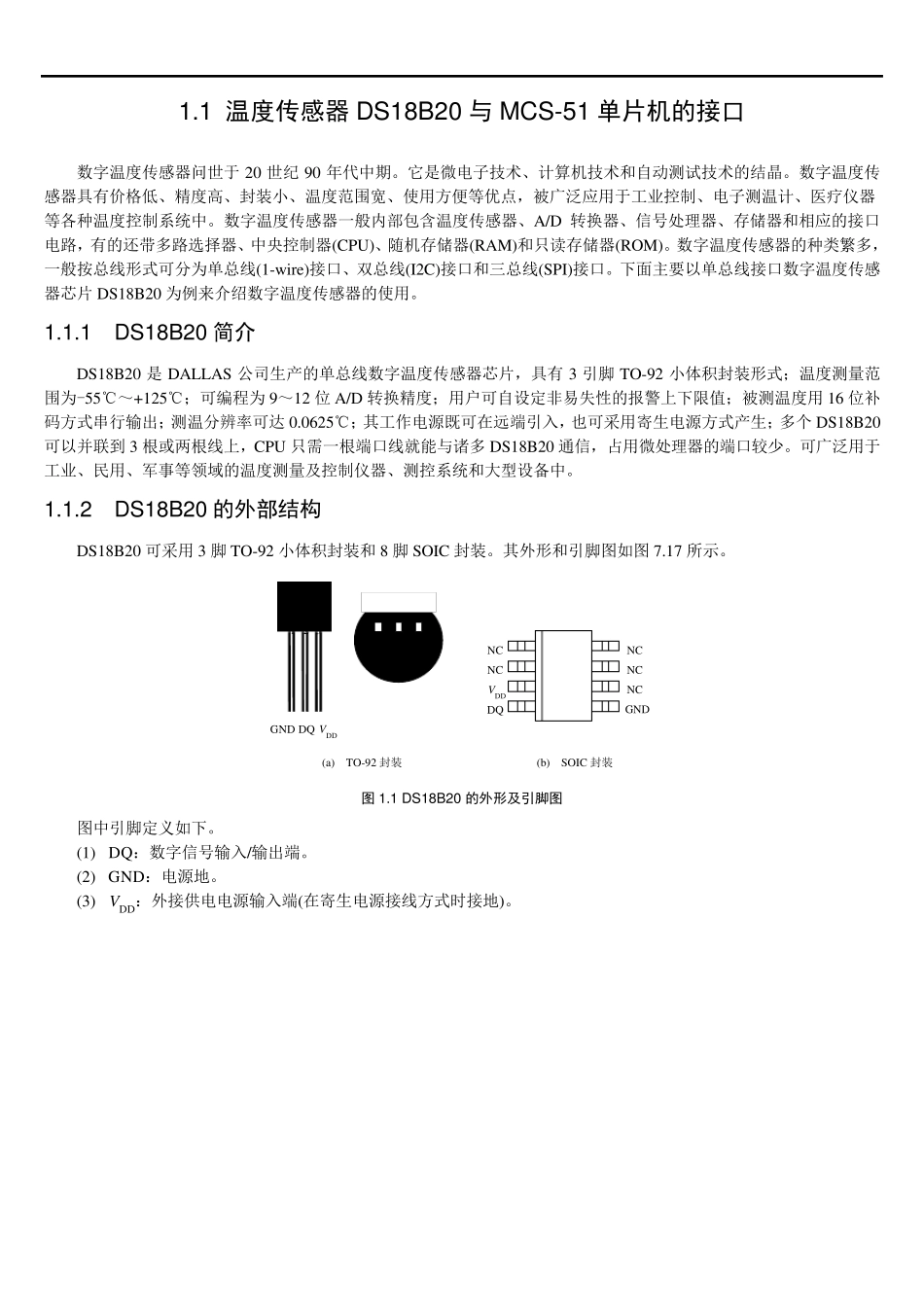

1.1 温度传感器DS18B20 与 MCS-51 单片机的接口 数 字 温 度 传 感 器 问 世 于20 世 纪90 年 代 中 期 。 它 是 微 电 子 技 术 、 计 算 机 技 术 和 自 动 测 试 技 术 的 结 晶 。 数 字 温 度 传感 器 具 有 价 格 低 、 精 度 高 、 封 装 小 、 温 度 范 围 宽 、 使 用 方 便 等 优 点 ， 被 广 泛 应 用 于 工 业 控 制 、 电 子 测 温 计 、 医 疗 仪 器等 各 种 温 度 控 制 系 统 中 。 数 字 温 度 传 感 器 一 般 内 部 包 含 温 度 传 感 器 、 A/D 转 换 器 、 信 号 处 理 器 、 存 储 器 和 相 应 的 接 口电 路 ， 有 的 还 带 多 路 选 择 器 、 中 央 控 制 器 (CPU)、 随 机 存 储 器 (RAM)和 只 读 存 储 器 (ROM)。 数 字 温 度 传 感 器 的 种 类 繁 多 ，一 般 按 总 线 形 式 可 分 为 单 总 线 (1-w ire)接 口 、 双 总 线 (I2C)接 口 和 三 总 线 (SPI)接 口 。 下 面 主 要 以 单 总 线 接 口 数 字 温 度 传 感器 芯 片 DS18B20 为 例 来 介 绍 数 字 温 度 传 感 器 的 使 用 。 1.1.1 DS18B20 简介 DS18B20 是DALLAS 公 司 生 产 的 单 总 线 数 字 温 度 传 感 器 芯 片 ， 具 有3 引 脚TO-92 小 体积封 装 形 式 ；温 度 测 量范围 为 -55℃～+125℃；可 编程为 9～12 位 A/D 转 换 精 度 ；用 户可 自 设定非易失性的 报警上下 限值；被 测 温 度 用 16 位补码方 式 串行输出；测 温 分 辨率可 达 0.0625℃；其工 作电 源既可 在远端引 入， 也可 采用 寄生 电 源方 式 产 生 ；多 个 DS18B20可 以 并联到 3 根或两根线 上， CPU 只 需一 根端口 线 就能与诸多 DS18B20 通信 ， 占用 微 处 理 器 的 端口 较少。 可 广 泛 用 于工 业 、 民用 、 军事等 领域的 温 度 测 量及控 制 仪 器 、 测 控 系 统 和 大型设备中 。 1.1.2 DS18B20 的外部结构 DS18B20 可 采用 3 脚 TO-92 小 体积封 装 和 8 脚 SOIC 封 装 。 其外形 和 引 脚 图如图 7.17 所示。 1 2 3 DALLA...
