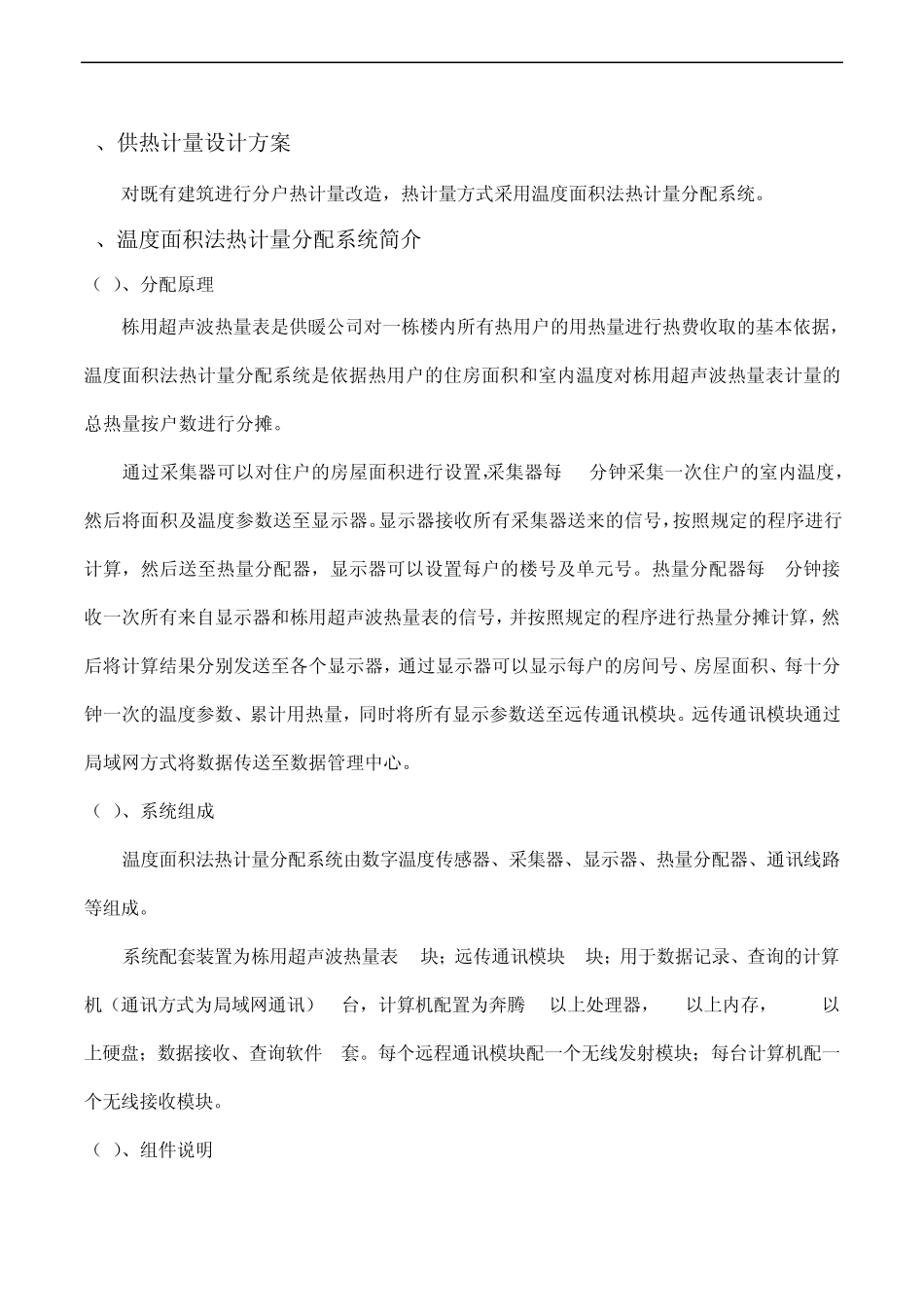

供热计量—温度面积法改造简介 编制： 校核： 审定： 潍坊国建高创科技有限公司 2012 年 月 日 目 录 1、供热计量设计方案 ............................................................................................. 3 2、温度面积法热计量分配系统简介 .................................................................... 3 3、系统特点 ............................................................................................................. 7 4、技术参数 ............................................................................................................. 7 1、供热计量设计方案 对既有建筑进行分户热计量改造，热计量方式采用温度面积法热计量分配系统。 2、温度面积法热计量分配系统简介 （1）、分配原理 栋用超声波热量表是供暖公司对一栋楼内所有热用户的用热量进行热费收取的基本依据，温度面积法热计量分配系统是依据热用户的住房面积和室内温度对栋用超声波热量表计量的总热量按户数进行分摊。 通过采集器可以对住户的房屋面积进行设置，采集器每 10分钟采集一次住户的室内温度，然后将面积及温度参数送至显示器。显示器接收所有采集器送来的信号，按照规定的程序进行计算，然后送至热量分配器，显示器可以设置每户的楼号及单元号。热量分配器每10分钟接收一次所有来自显示器和栋用超声波热量表的信号，并按照规定的程序进行热量分摊计算，然后将计算结果分别发送至各个显示器，通过显示器可以显示每户的房间号、房屋面积、每十分钟一次的温度参数、累计用热量，同时将所有显示参数送至远传通讯模块。远传通讯模块通过局域网方式将数据传送至数据管理中心。 （2）、系统组成 温度面积法热计量分配系统由数字温度传感器、采集器、显示器、热量分配器、通讯线路等组成。 系统配套装置为栋用超声波热量表 1块；远传通讯模块 1块；用于数据记录、查询的计算机（通讯方式为局域网通讯）1台，计算机配置为奔腾 4以上处理器，2G以上内存，320G以上硬盘；数据接收、查询软件 1套。每个远程通讯模块配一个无线发射模块；每台计算机配一个无线接收模块。 （3）、组件说明 1）数字温度传感器：数字温度传感器是一种把温度信号转化为数字信号输出的装置。 2）采集器： 采集器通过数字温度传感器采集每个房间温度，对采集的数据按照规定的程序进行计算，将计算结果...
