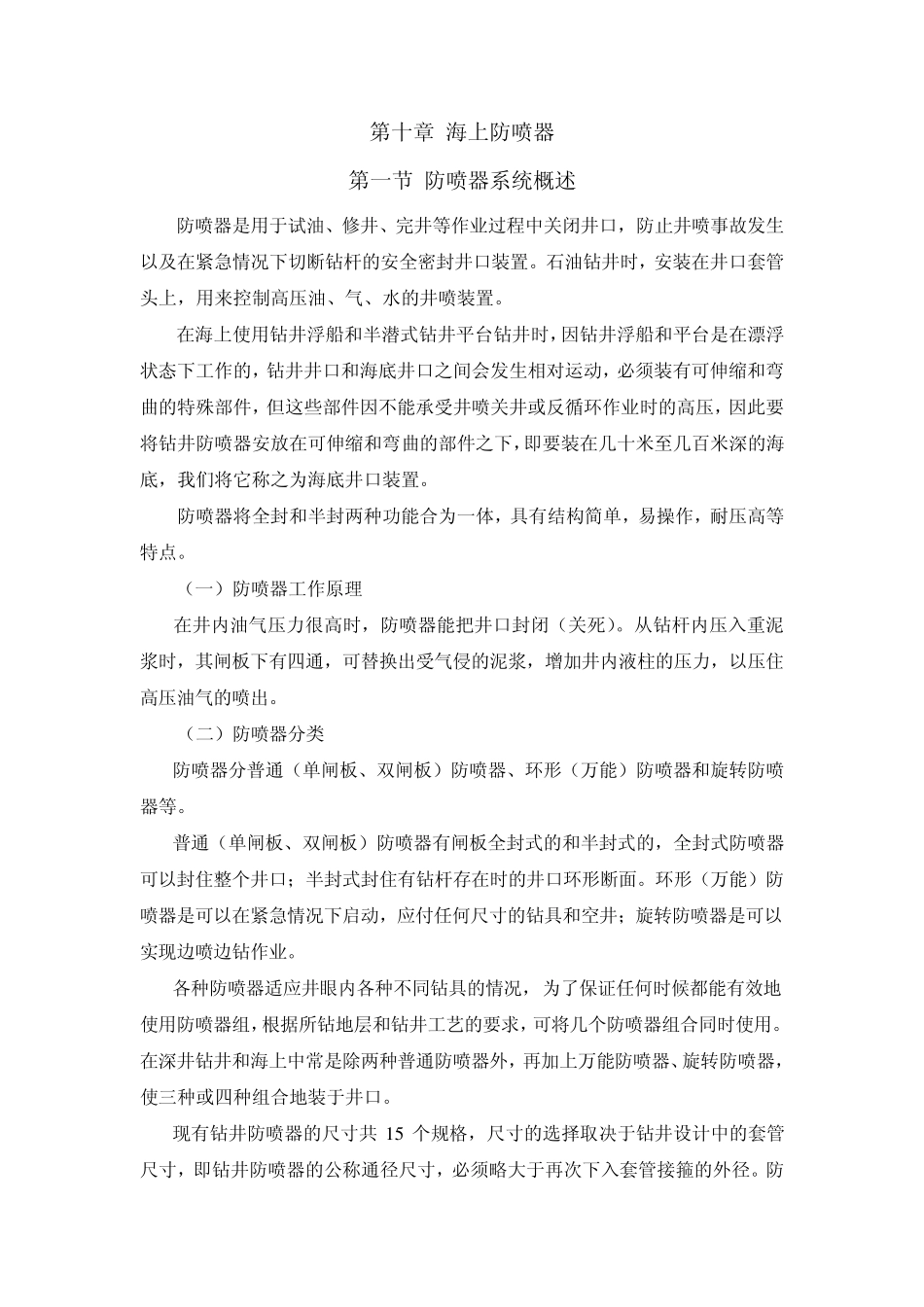

第十章 海上防喷器 第一节 防喷器系统概述 防喷器是用于试油、修井、完井等作业过程中关闭井口，防止井喷事故发生以及在紧急情况下切断钻杆的安全密封井口装置。石油钻井时，安装在井口套管头上，用来控制高压油、气、水的井喷装置。 在海上使用钻井浮船和半潜式钻井平台钻井时，因钻井浮船和平台是在漂浮状态下工作的，钻井井口和海底井口之间会发生相对运动，必须装有可伸缩和弯曲的特殊部件，但这些部件因不能承受井喷关井或反循环作业时的高压，因此要将钻井防喷器安放在可伸缩和弯曲的部件之下，即要装在几十米至几百米深的海底，我们将它称之为海底井口装置。 防喷器将全封和半封两种功能合为一体，具有结构简单，易操作，耐压高等特点。 （一）防喷器工作原理 在井内油气压力很高时，防喷器能把井口封闭（关死）。从钻杆内压入重泥浆时，其闸板下有四通，可替换出受气侵的泥浆，增加井内液柱的压力，以压住高压油气的喷出。 （二）防喷器分类 防喷器分普通（单闸板、双闸板）防喷器、环形（万能）防喷器和旋转防喷器等。 普通（单闸板、双闸板）防喷器有闸板全封式的和半封式的，全封式防喷器可以封住整个井口；半封式封住有钻杆存在时的井口环形断面。环形（万能）防喷器是可以在紧急情况下启动，应付任何尺寸的钻具和空井；旋转防喷器是可以实现边喷边钻作业。 各种防喷器适应井眼内各种不同钻具的情况，为了保证任何时候都能有效地使用防喷器组，根据所钻地层和钻井工艺的要求，可将几个防喷器组合同时使用。在深井钻井和海上中常是除两种普通防喷器外，再加上万能防喷器、旋转防喷器，使三种或四种组合地装于井口。 现有钻井防喷器的尺寸共 1 5 个规格，尺寸的选择取决于钻井设计中的套管尺寸，即钻井防喷器的公称通径尺寸，必须略大于再次下入套管接箍的外径。防喷器的压力从 3.5～175 兆帕共 9 个压力等级，选用的原则由关井时所承受的最大井口压力来决定。 防喷器的称呼都是指它的通径，18 3/4“就是它的通径。国内防喷器的称呼是，FZ指单闸板，FH是环形，如FZ35-21 是指通径为346mm也就是约350mm，350mm也就是 13 5/8” ，防喷器有 7 1/16“，9” ，11” ，13 5/8” ，16 3/4” ，18 ¾ ” ，20 3/4” ，21 1/4“，26 3/4” ，30” 等这几种。 水深 3000m 的用 18 3/4“-15000PSi 的防喷器组 in nominal sizes 3 1/16" to 30", with w.p. ratings from 5000 - 2000...
