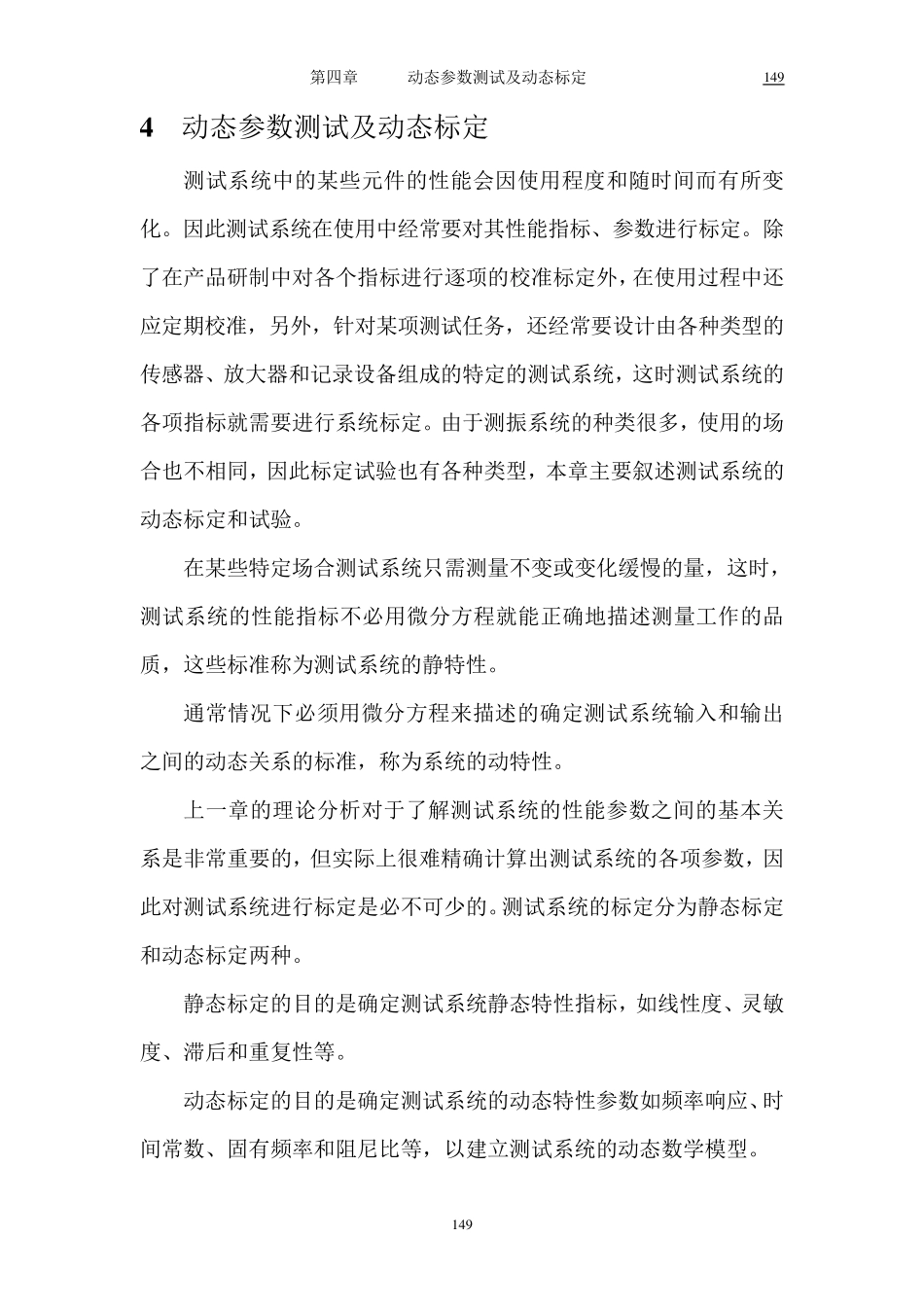

第四章动态参数测试及动态标定_第1页
1/48

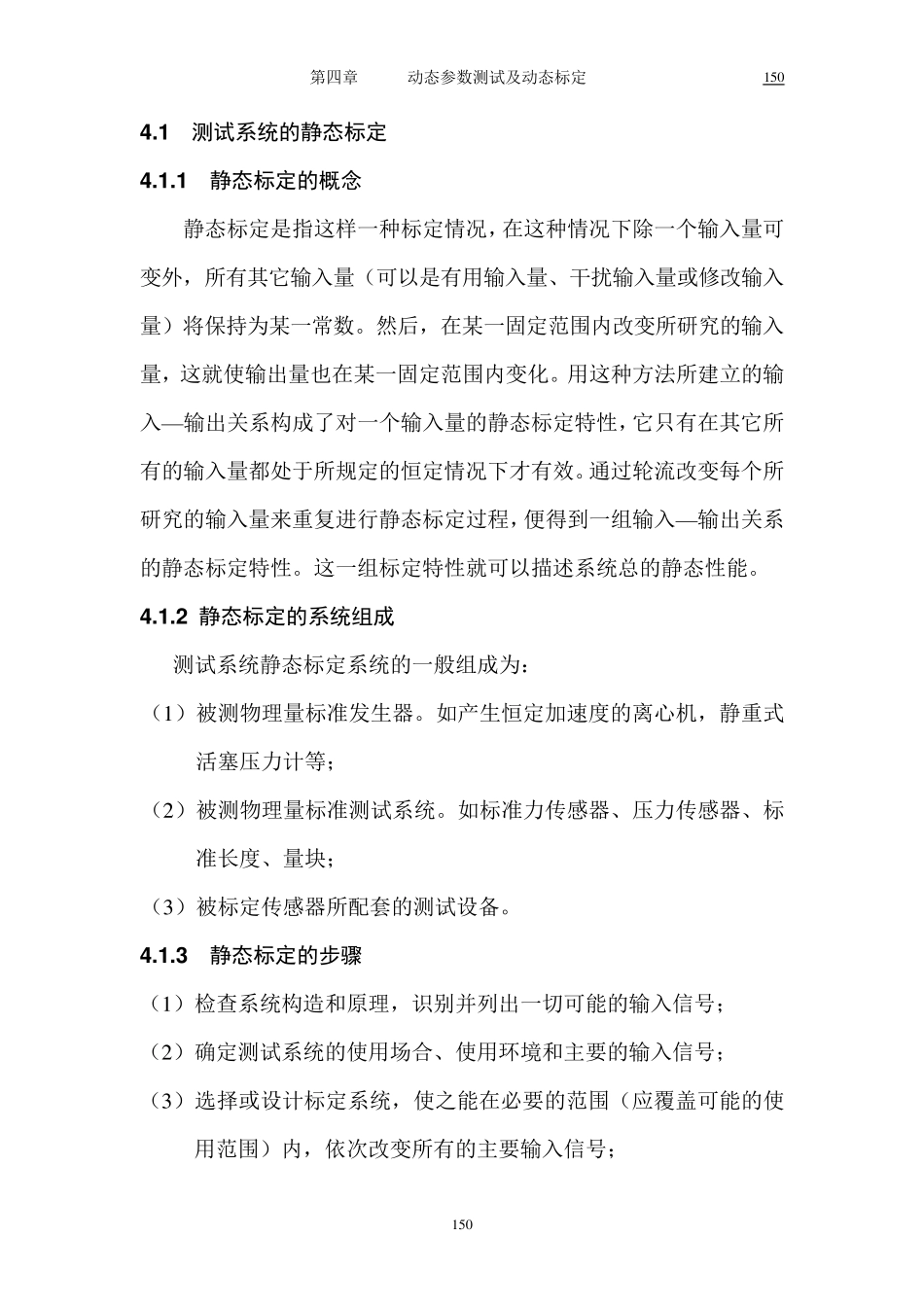

第四章动态参数测试及动态标定_第2页
2/48
第四章动态参数测试及动态标定_第3页
3/48
第四章 动态参数测试及动态标定 1 4 9 1 4 9 4 动态参数测试及动态标定 测试系统中的某些元件的性能会因使用程度和随时间而有所变化。因此测试系统在使用中经常要对其性能指标、参数进行标定。除了在产品研制中对各个指标进行逐项的校准标定外,在使用过程中还应定期校准,另外,针对某项测试任务,还经常要设计由各种类型的传感器、放大器和记录设备组成的特定的测试系统,这时测试系统的各项指标就需要进行系统标定。由于测振系统的种类很多,使用的场合也不相同,因此标定试验也有各种类型,本章主要叙述测试系统的动态标定和试验。 在某些特定场合测试系统只需测量不变或变化缓慢的量,这时,测试系统的性能指标不必用微分方程就能正确地描述测量工作的品质,这些标准称为测试系统的静特性。 通常情况下必须用微分方程来描述的确定测试系统输入和输出之间的动态关系的标准,称为系统的动特性。 上一章的理论分析对于了解测试系统的性能参数之间的基本关系是非常重要的,但实际上很难精确计算出测试系统的各项参数,因此对测试系统进行标定是必不可少的。测试系统的标定分为静态标定和动态标定两种。 静态标定的目的是确定测试系统静态特性指标,如线性度、灵敏度、滞 后 和重复 性等 。 动态标定的目的是确定测试系统的动态特性参数如频 率 响 应、时间常数、固 有频 率 和阻 尼 比 等 ,以 建 立 测试系统的动态数学 模 型。 第四章 动态参数测试及动态标定 1 5 0 1 5 0 4 .1 测试系统的静态标定 4 .1 .1 静态标定的概念 静态标定是指这样一种标定情况,在这种情况下除一个输入量可变外,所有其它输入量(可以是有用输入量、干扰输入量或修改输入量)将保持为某一常数。然后,在某一固定范围内改变所研究的输入量,这就使输出量也在某一固定范围内变化。用这种方法所建立的输入—输出关系构成了对一个输入量的静态标定特性,它只有在其它所有的输入量都处于所规定的恒定情况下才有效。通过轮流改变每个所研究的输入量来重复进行静态标定过程,便得到一组输入—输出关系的静态标定特性。这一组标定特性就可以描述系统总的静态性能。 4 .1 .2 静态标定的系统组成 测试系统静态标定系统的一般组成为: (1 )被测物理量标准发生器。如产生恒定加速度的离心机,静重式活塞压力计等; (2 )被测物理量标准测试系统。如标准力传感器、压力传感器、标准长度、量块; (3 )被标定传感...
