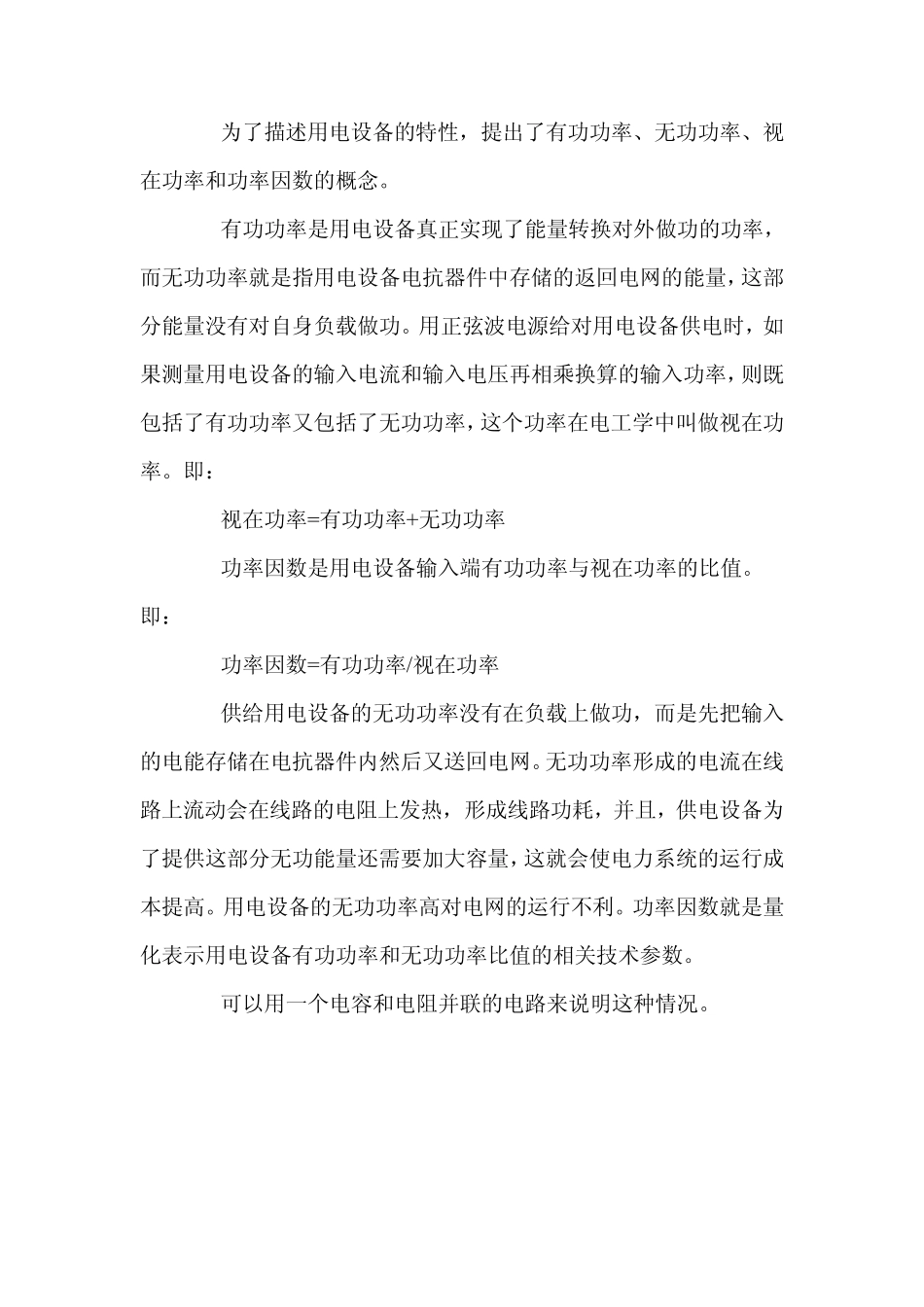

简单整流滤波电路功率因数的认识误区问题的提出礼经电器用正弦波交流电对带有整流滤波电路的电子设备供电功率因数接近 100%。但是,很多测试仪器却测出0.5?0.6 的数据,人们也都普遍认可这个错误的结果。尤其严重的是许多标准化及检测部门的技术人员也这样认为,这就给行业造成了概念上的混乱。因此,有必要澄清这个问题。并且,对于简单整流滤波电路的电流谐波的危害也需要有明确的认识和相应的对策。用电设备产生无功功率的条件用正弦波交流电给电器设备供电,如果用电设备的阻抗特性含有电抗成分,则会在外界正弦波电压变化的过程中形成能量的存储和释放,电容器件电场中存储的能量为 Ec=0.5CV2,电感器件磁场中存储的能量为 El=0.5LI2,电抗性器件在输入的正弦波电压变化的过程中存储的能量并且在输入的正弦波电压变化的过程中又把存储的能量释放回电网,这就形成了无功功率。由此可见,用电设备形成无功功率有两个必要条件:1、 用电设备中必须包含能存储电能的电抗成分的负载,以在正弦波电压变化时存储能量。2、 在正弦波电压变化的过程中,存储在电抗器器件中的能量要能返回电网。有功功率、无功功率、视在功率及功率因数的定义为了描述用电设备的特性,提出了有功功率、无功功率、视在功率和功率因数的概念。有功功率是用电设备真正实现了能量转换对外做功的功率,而无功功率就是指用电设备电抗器件中存储的返回电网的能量,这部分能量没有对自身负载做功。用正弦波电源给对用电设备供电时,如果测量用电设备的输入电流和输入电压再相乘换算的输入功率,则既包括了有功功率又包括了无功功率,这个功率在电工学中叫做视在功率。即:视在功率=有功功率+无功功率功率因数是用电设备输入端有功功率与视在功率的比值。即:功率因数=有功功率/视在功率供给用电设备的无功功率没有在负载上做功,而是先把输入的电能存储在电抗器件内然后又送回电网。无功功率形成的电流在线路上流动会在线路的电阻上发热,形成线路功耗,并且,供电设备为了提供这部分无功能量还需要加大容量,这就会使电力系统的运行成本提高。用电设备的无功功率高对电网的运行不利。功率因数就是量化表示用电设备有功功率和无功功率比值的相关技术参数。可以用一个电容和电阻并联的电路来说明这种情况。IN AC在电容和电阻并联的电路中,正弦波电压加在这个并联阻容网络的两端,电阻上的电压和流过电阻的电流的乘积使电阻发热。电能转换成热能做功,这就是电阻上的有功功...
