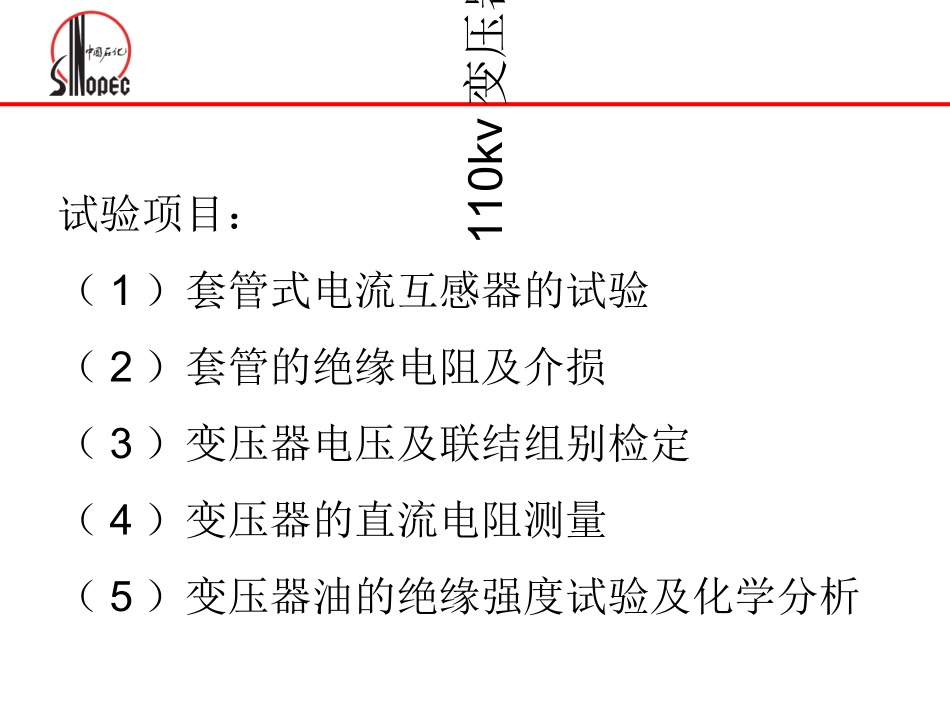

十建公司专业技术培训课件十建公司专业技术培训课件110kv110kv变压器试验变压器试验编制:郭建军编制:郭建军审核:黄保升审核:黄保升20152015年年试验项目:(1)套管式电流互感器的试验(2)套管的绝缘电阻及介损(3)变压器电压及联结组别检定(4)变压器的直流电阻测量(5)变压器油的绝缘强度试验及化学分析110kv变压器试验110kv变压器试验(6)变压器的绝缘电阻及吸收比测定(7)变压器连同套管的介损试验(8)变压器泄露电流试验(9)变压器的交流耐压试验110kv变压器试验(一)套管式电流互感器的试验在组装变压器前将套管式电流互感器的油放掉,用全自动伏安变比测试仪对电流互感器进行变比与极性测量;不同等级试验结果均应在误差范围内,并与出厂试验报告进行对比,如果特殊保护的互感器应做其伏安特性曲线。110kv变压器试验(二)套管的绝缘电阻及介损绝缘套管在安装之前,应做绝缘电阻及介损试验,绝缘套管的绝缘用5000伏摇表进行测量并记录当时的温度及湿度。当变压器电压等级为35kv及以上且容量在8000kva及以上时应测量介质损耗角正切值,选用抗干扰介损测试仪进行测量,采用正接法,并记录当时的温度及湿度。110kv变压器试验被测绕组的正切值不应大于产品出厂试验值的130%当测量时的温度与产品出厂试验温度不符时,可按《电气装置安装工程电气设备交接试验标准》7.0.10表换算到同一温度时的数值进行比较。110kv变压器试验(三)变压器电压比及联结组别检定变压器电压比应在各个分接绕组下分别测量高对低的电压比,计算实测电压比对理论电压的误差不超过±0.5%,利用变压器全自动变比组别测试仪进行试验测变比的同时对变压器联结组别进行判定。110kv变压器试验(四)变压器直流电阻测量变压器的高压侧直流电阻应在各个分接绕组下进行测量,低压侧在使用电压等级下进行测量,使用直流电阻测试仪进行测量,测量时记录当时温度,直流电阻不平衡率要求相电阻不平衡率小于2%,线电阻不平衡率小于1%,并应与出厂试验报告进行比较。110kv变压器试验(五)变压器油的试验(1)油绝缘强度的试验,使用油绝缘强度试验仪进行油的绝缘强度试验,取五次平均值,应符合试验标准。(2)油的物理、化学特性试验应送当地有关权威试验部门进行检定并由检定部门出示试验报告。110kv变压器试验(六)变压器绝缘电阻及吸收比的测量试验目的:对检查变压器的整体受潮、部件表面受潮、脏污以及贯穿性的集中性缺陷(例如:贯穿性短路、瓷件破裂、引线接壳、器身内导线搭接引起的半通性或金属性短路等),具有较高的灵敏性。110kv变压器试验试验方法:(1)测量仪表:采用2500v或5000v兆欧表摇表持续时间1min,应无闪络及击穿现象。交接试验标准规定,变压器电压等级为35kv及以上且容量在4000kva及以上时,应测吸收比,吸收比数值为绕组60秒的绝缘电阻与绕组15秒的绝缘电阻的比值,与产品出厂值相比,应无明显差别,在常温下应不小于1.3,当绕组60秒的绝缘电阻值大于3000MΩ时吸收比可不作考核要求。110kv变压器试验变压器电压等级为220kv及以上且容量为120Mva及以上时,应测量极化指数,极化指数数值为绕组10min的绝缘电阻与绕组1min的绝缘电阻的比值,与产品出厂值相比无明显差别,在常温下不小于1.5,绕组1min的绝缘电阻值大于10000MΩ时,极化指数可不作考核要求。110kv变压器试验(2)测量接线:为了读数准确,微安表应接在试验变压器高压侧的非接地端。a、高压对低压及地的绝缘电阻b、低压对高压及地的绝缘电阻c、高压、低压对地的绝缘电阻测量结果不低于产品出厂值的70%,由于绝缘电阻与温度有关,所以比较分析时必须把测量温度换算到相同温度下,经常换算到20℃,温度越低,绝缘电阻越高,温度每降低10℃,绝缘电阻增加1.5倍,具体计算公式见规范《GB550150-2006电气装置安装工程电气设备交接试验标准7.0.9》110kv变压器试验注意事项:(1)被试绕组各引线端均应短接,其余各非被试绕组均应短接接地。把各非被试绕组短接接地的目的是为了同时测取绕组对地,绕组之间的绝缘电阻的绝缘电阻,并且避免非被试绕组中剩余电荷对测量的影响。(2)对新投入的8000kva及以上的较大变压器,应在...
