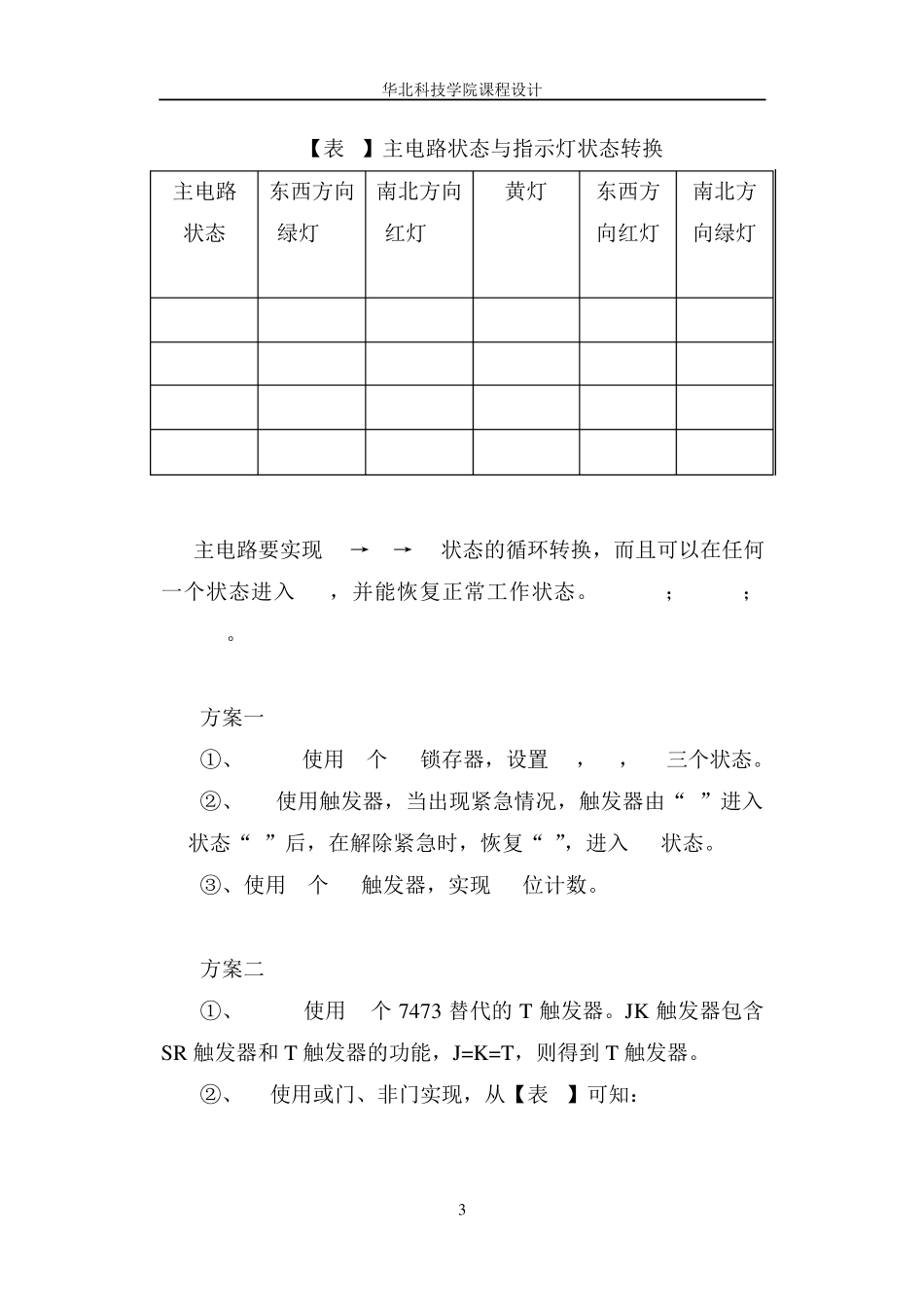

华北科技学院课程设计 1 简易交通灯控制逻辑电路设计报告 目录 一、设计任务和要求 ………………………………………… 2 二、设计目的 ………………………………………………… 2 三、设计方案选择 …………………………………………… 2 四、单元电路的选择设计 …………………………………… 5 1.秒脉冲电路的选择设计 ………………………………… 5 2.计时器电路的选择设计 ………………………………… 7 3.状态控制器电路的选择设计 …………………………… 8 4.时钟、状态控制判断系统电路的选择设计 ……………10 5.状态翻译电路的选择设计 ……………………………13 6.输出调整电路的选择设计 ……………………………14 7.紧急开关设计 ……………………………………………15 8.信号灯系统电路设计 ……………………………………16 五、系统的调试与仿真 …………………………………………16 1.调试软件 …………………………………………………16 2.仿真电路的联成 …………………………………………16 3.电路的调试 ………………………………………………18 六、心得体会 …………………………………………………21 七、元件列表 …………………………………………………22 八、参考书 ……………………………………………………23 华北科技学院课程设计 2 一、 设计任务和要求 设计一个简易交通灯控制逻辑电路，要求： 1、东西方向绿灯亮，南北方向红灯亮，时间 15s。 2、东西方向与南北方向黄灯亮，时间 5s。 3、南北方向绿灯亮，东西方向红灯亮，时间 10s。 4、如果发生紧急事件，可以动手控制四个方向红灯全亮。 二、 设计目的 1、进一步熟悉和掌握数字电子电路的设计方法和步骤 2、进一步将理论和实践相结合 3、熟悉和掌握仿真软件的应用 三、设计方案选择 任务要求实际上就是 4个状态，不妨设： S1：东西方向绿灯亮，南北方向红灯亮，时间 15s； S2：东西方向与南北方向黄灯亮，时间 5s； S3：南北方向绿灯亮，东西方向红灯亮，时间 l0s； S4：如果发生紧急事件，可以手动控制四个方向红灯全亮。 华北科技学院课程设计 3 【表1】主电路状态与指示灯状态转换 主电路 状态 东西方向绿灯G1 南北方向红灯R2 黄灯 Y 东西方向红灯R1 南北方向绿灯G2 S1 1 1 0 0 0 S2 0 0 1 0 0 S3 0 0 0 1 1 S4 1 0 0 1 0 主电路要实现S...
