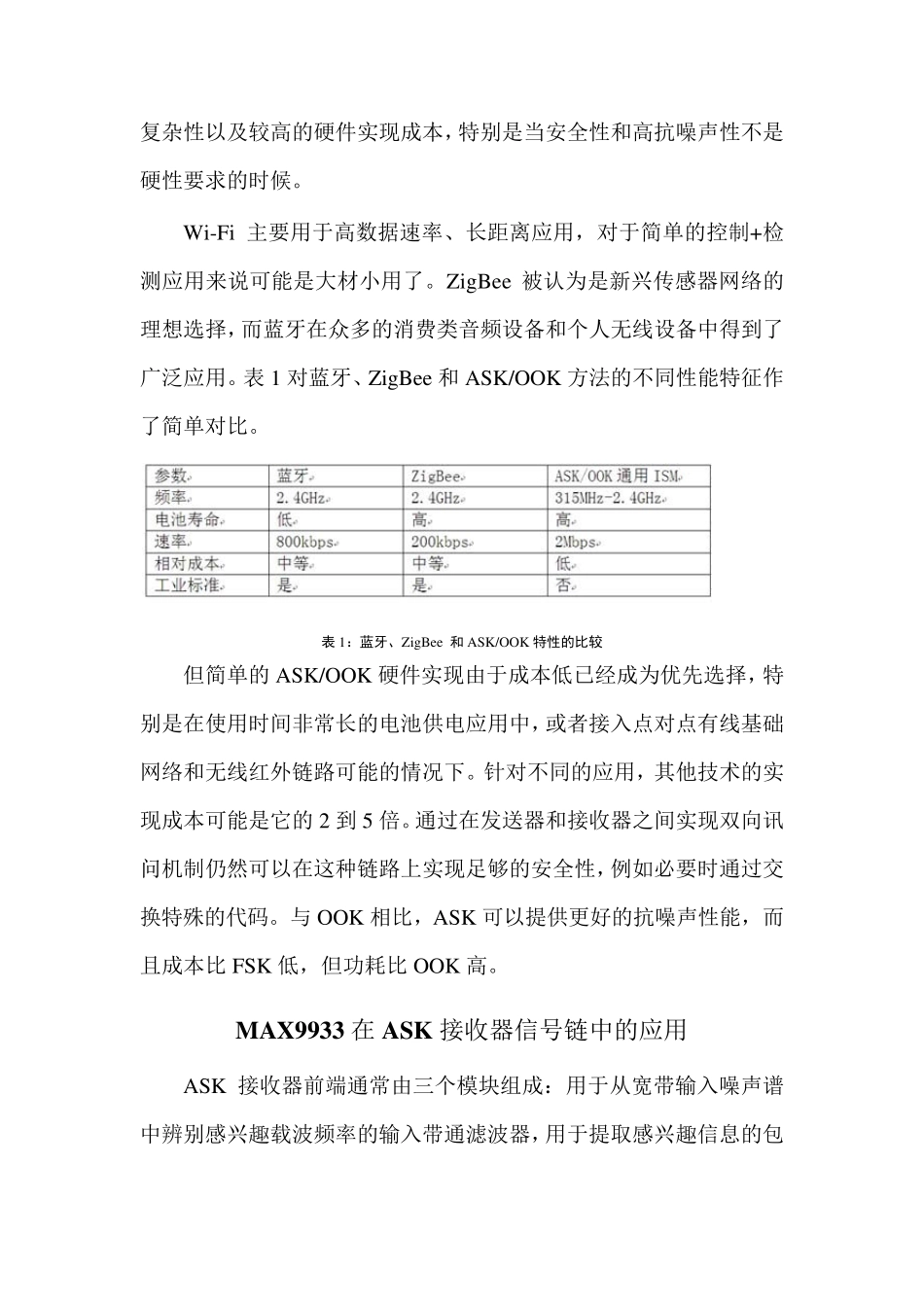

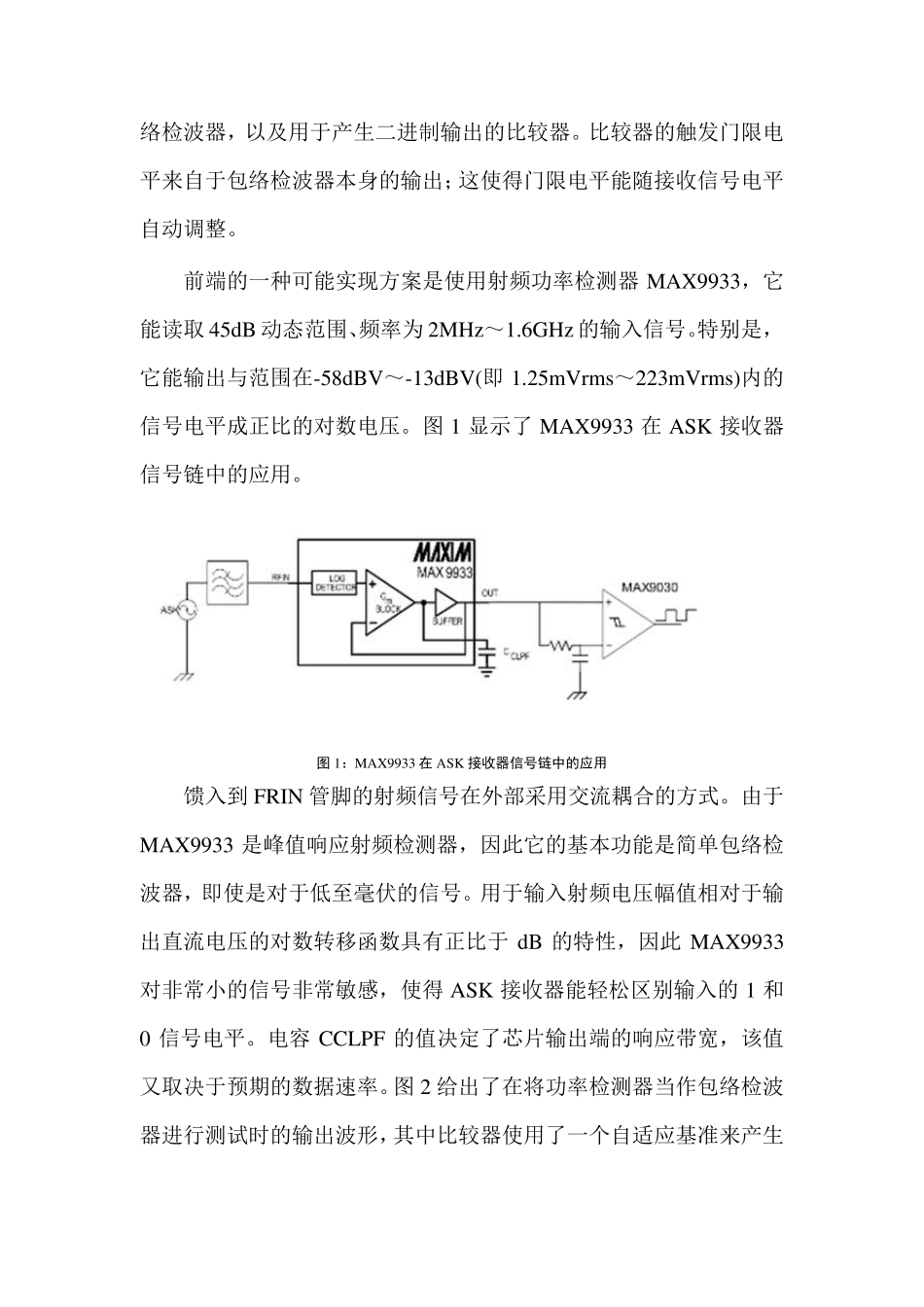

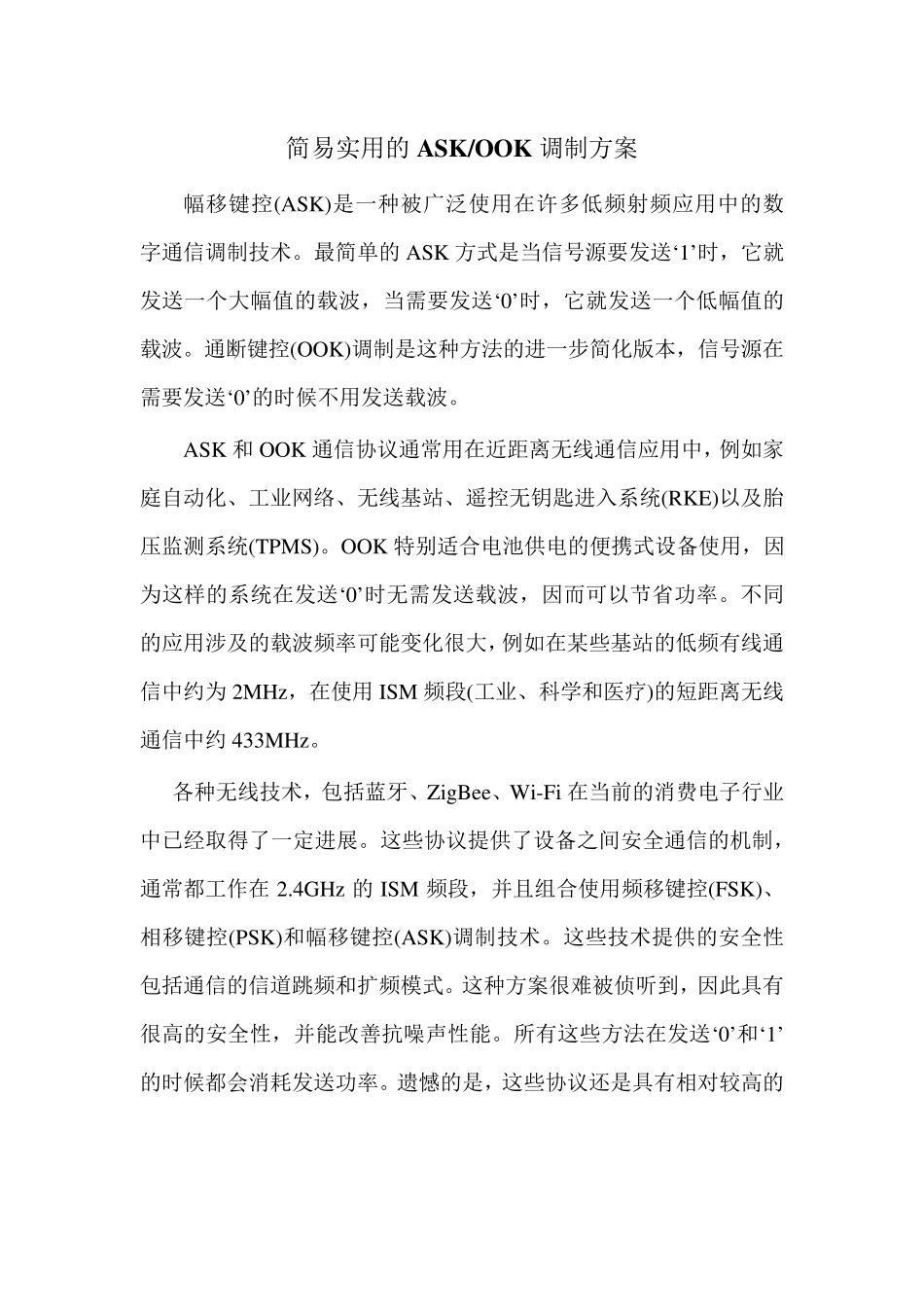

简易实用的ASK/OOK 调制方案 幅移键控(ASK)是一种被广泛使用在许多低频射频应用中的数字通信调制技术。最简单的ASK 方式是当信号源要发送‘1’时，它就发送一个大幅值的载波，当需要发送‘0’时，它就发送一个低幅值的载波。通断键控(OOK)调制是这种方法的进一步简化版本，信号源在需要发送‘0’的时候不用发送载波。 ASK 和OOK 通信协议通常用在近距离无线通信应用中，例如家庭自动化、工业网络、无线基站、遥控无钥匙进入系统(RKE)以及胎压监测系统(TPMS)。OOK 特别适合电池供电的便携式设备使用，因为这样的系统在发送‘0’时无需发送载波，因而可以节省功率。不同的应用涉及的载波频率可能变化很大，例如在某些基站的低频有线通信中约为 2MHz，在使用ISM 频段(工业、科学和医疗)的短距离无线通信中约 433MHz。 各种无线技术，包括蓝牙、ZigBee、Wi-Fi 在当前的消费电子行业中已经取得了一定进展。这些协议提供了设备之间安全通信的机制，通常都工作在2.4GHz 的ISM 频段，并且组合使用频移键控(FSK)、相移键控(PSK)和幅移键控(ASK)调制技术。这些技术提供的安全性包括通信的信道跳频和扩频模式。这种方案很难被侦听到，因此具有很高的安全性，并能改善抗噪声性能。所有这些方法在发送‘0’和‘1’的时候都会消耗发送功率。遗憾的是，这些协议还是具有相对较高的复杂性以及较高的硬件实现成本，特别是当安全性和高抗噪声性不是硬性要求的时候。 Wi-Fi 主要用于高数据速率、长距离应用，对于简单的控制+检测应用来说可能是大材小用了。ZigBee 被认为是新兴传感器网络的理想选择，而蓝牙在众多的消费类音频设备和个人无线设备中得到了广泛应用。表 1 对蓝牙、ZigBee 和ASK/OOK 方法的不同性能特征作了简单对比。 表1：蓝牙、ZigBee 和 ASK/OOK 特性的比较 但简单的ASK/OOK 硬件实现由于成本低已经成为优先选择，特别是在使用时间非常长的电池供电应用中，或者接入点对点有线基础网络和无线红外链路可能的情况下。针对不同的应用，其他技术的实现成本可能是它的2 到 5 倍。通过在发送器和接收器之间实现双向讯问机制仍然可以在这种链路上实现足够的安全性，例如必要时通过交换特殊的代码。与 OOK 相比，ASK 可以提供更好的抗噪声性能，而且成本比 FSK 低，但功耗比 OOK 高。 MAX 9933 在 ASK 接收器信号链中的应用 ASK 接收器前端通常由三个模块组成：用于从宽带输入噪声谱中辨别感兴趣载波频率的输入...
