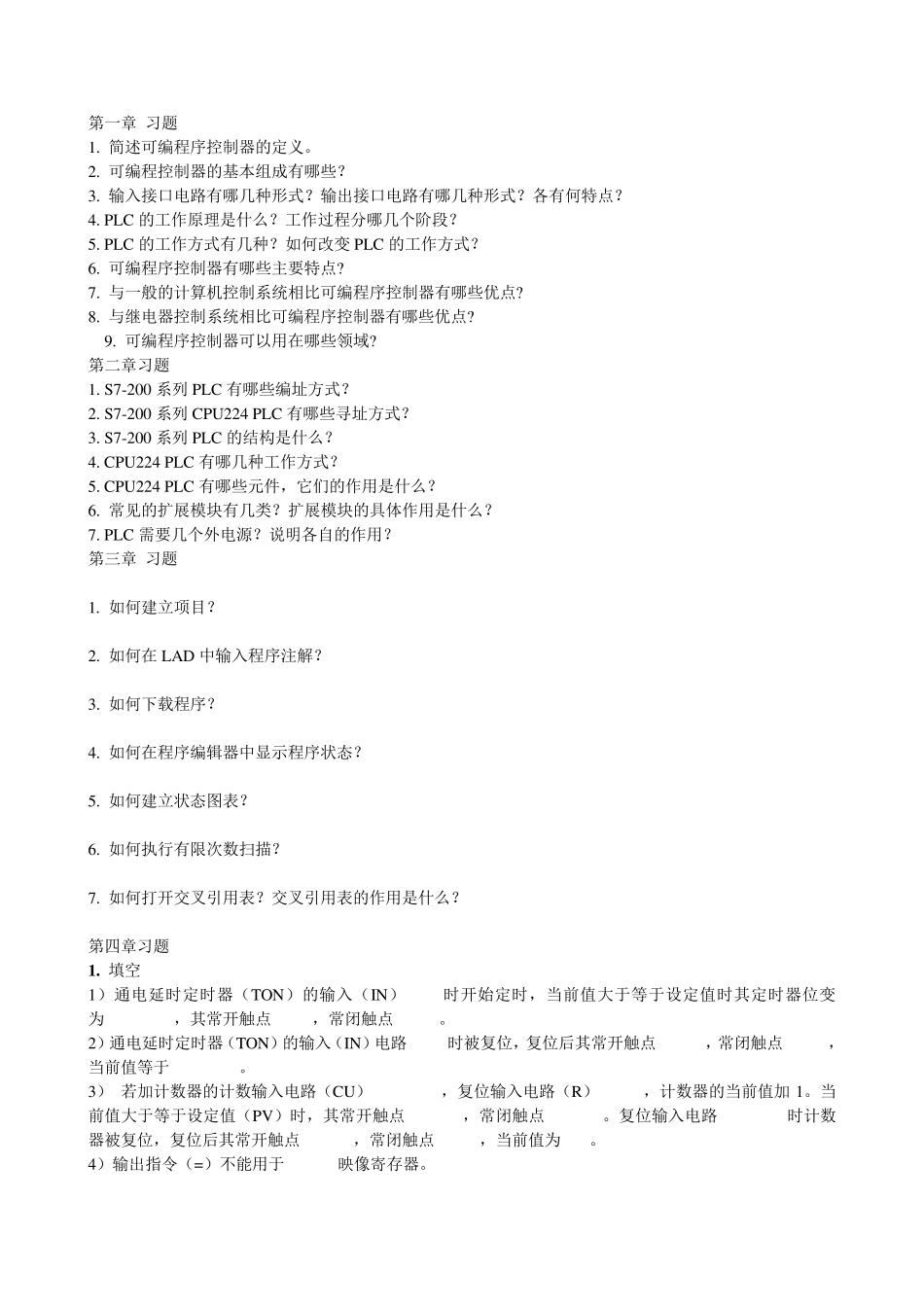

第一章 习题 1. 简述可编程序控制器的定义。 2. 可编程控制器的基本组成有哪些？ 3. 输入接口电路有哪几种形式？输出接口电路有哪几种形式？各有何特点？ 4. PLC 的工作原理是什么？工作过程分哪几个阶段？ 5. PLC 的工作方式有几种？如何改变 PLC 的工作方式？ 6. 可编程序控制器有哪些主要特点? 7. 与一般的计算机控制系统相比可编程序控制器有哪些优点? 8. 与继电器控制系统相比可编程序控制器有哪些优点? 9. 可编程序控制器可以用在哪些领域? 第二章习题 1. S7-200 系列 PLC 有哪些编址方式？ 2. S7-200 系列 CPU224 PLC 有哪些寻址方式？ 3. S7-200 系列 PLC 的结构是什么？ 4. CPU224 PLC 有哪几种工作方式？ 5. CPU224 PLC 有哪些元件，它们的作用是什么？ 6. 常见的扩展模块有几类？扩展模块的具体作用是什么？ 7. PLC 需要几个外电源？说明各自的作用？ 第三章 习题 1. 如何建立项目？ 2. 如何在 LAD 中输入程序注解？ 3. 如何下载程序？ 4. 如何在程序编辑器中显示程序状态？ 5. 如何建立状态图表？ 6. 如何执行有限次数扫描？ 7. 如何打开交叉引用表？交叉引用表的作用是什么？ 第四章习题 1 . 填空 1）通电延时定时器（TON）的输入（IN） 时开始定时，当前值大于等于设定值时其定时器位变为 ，其常开触点 ，常闭触点 。 2）通电延时定时器（TON）的输入（IN）电路 时被复位，复位后其常开触点 ，常闭触点 ，当前值等于 。 3） 若加计数器的计数输入电路（CU） ，复位输入电路（R） ，计数器的当前值加 1。当前值大于等于设定值（PV）时，其常开触点 ，常闭触点 。复位输入电路 时计数器被复位，复位后其常开触点 ，常闭触点 ，当前值为 。 4）输出指令（=）不能用于 映像寄存器。 5）SM 在首次扫描时为 1，SM0.0 一直为 。 6）外部的输入电路接通时，对应的输入映像寄存器为 状态，梯形图中对应的常开接点 ，常闭接点 。 7）若梯形图中输出 Q 的线圈“断电”，对应的输出映像寄存器为 状态，在输出刷新后，继电器输出模块中对应的硬件继电器的线圈 ，其常开触点 。 第五章课后习题 1. 已知 VB10=18，VB20=30，VB21=33，VB32=98。将 VB10，VB30，VB31，VB32 中的数据分别送到AC1，VB200，VB201，VB202 中。写出梯形图及语句表程序。 2. 用传送指令控制输出的变化，要求控制 Q0.0～Q0.7 对应的 8 个指...
