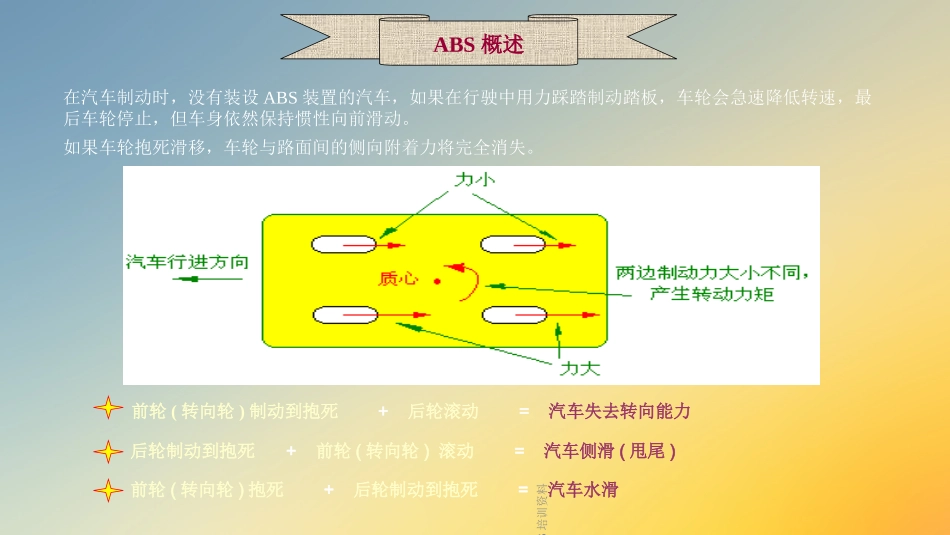

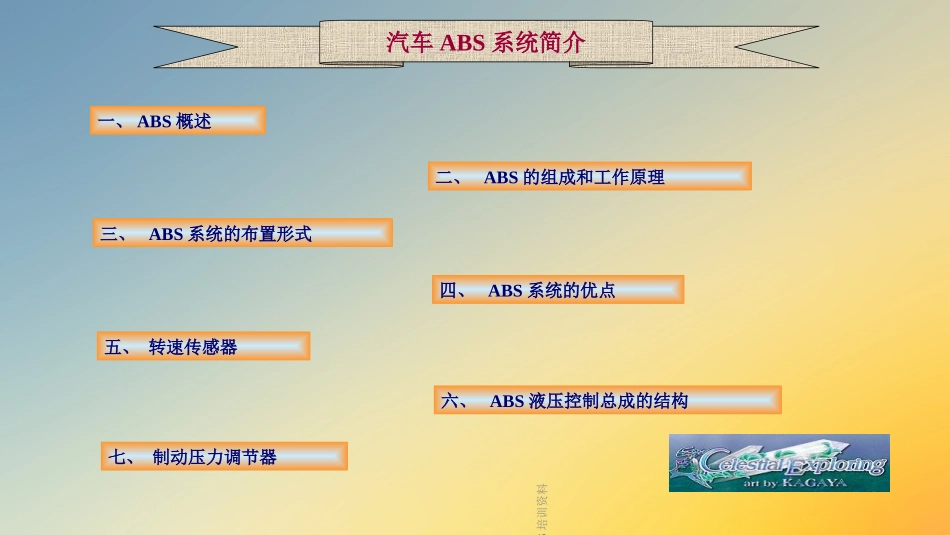

24/10/19ABS培训资料ABS培训资料ABS培训资料汽车ABS系统简介一、ABS概述二、ABS的组成和工作原理三、ABS系统的布置形式四、ABS系统的优点五、转速传感器六、ABS液压控制总成的结构七、制动压力调节器ABS培训资料如果车轮抱死滑移，车轮与路面间的侧向附着力将完全消失。前轮(转向轮)制动到抱死+后轮滚动=汽车失去转向能力后轮制动到抱死+前轮(转向轮)滚动=汽车侧滑(甩尾)ABS概述在汽车制动时，没有装设ABS装置的汽车，如果在行驶中用力踩踏制动踏板，车轮会急速降低转速，最后车轮停止，但车身依然保持惯性向前滑动。前轮(转向轮)抱死+后轮制动到抱死=汽车水滑ABS培训资料一、按照惯性运动如果汽车原来在平直的路面上行驶，问题可能不大。如果汽车正在弯道上行驶，离心惯性力作用下就会脱离原来的道路，发生事故，甚至滚下山崖。二、在外力作用下运动☻如果侧面来风，汽车可能侧滑。☻如果路面倾斜、凹凸不平、干湿不均，汽车可能滑移。☻路面条件造成各轮制动力不均匀，汽车会突发转动。一旦轮子不转了（被抱死），汽车的运动就变得难以捉摸了。会发生什么事呢???ABS培训资料ABS?????只要车轮还在滚动，上述情况就不会发生。因为滚动着的车轮要遵循它的运动规律，就是沿着垂直于轴线的方向运动。只要轴的方向不变，车的方向就不变。你就能够把握汽车的运动。为什么怎么不让车轮抱死呢？ABS的作用就是防止车轮在制动过程中抱死。看看去GO!!ABS培训资料ABS的组成通常，ABS是在普通制动系统的基础上+车轮速度传感器+ABS电控单元+制动压力调节装置+制动控制电路等组成的，如下图11.点火开关1.前轮速度传感器2.制动压力调节装置3.ABS电控单元4.ABS警告灯5.后轮速度传感器6.停车灯开关7.制动主缸8.比例分配阀9.制动轮缸10.蓄电池ABS培训资料ABS制动过程中的减压状态ABS的工作原理制动过程中，ABS电控单元(ECU)3不断地从前轮速度传感器1和后轮速度传感器5获取车轮速度信号，并加以处理，分析是否有车轮即将抱死拖滑。如果没有车轮即将抱死拖滑，制动压力调节装置2不参与工作，制动主缸7和各制动轮缸9相通，制动轮缸中的压力继续增大ABS制动过程中的增压状态如果电控单元判断出某个车轮(假设为左前轮)即将抱死拖滑，它即向制动压力调节装置发出命令，关闭制动主缸与左前制动轮缸的通道，使左前制动轮缸的压力不再增大ABS制动过程中的保压状态若电控单元判断出左前轮仍趋于抱死拖滑状态，它即向制动压力调节装置发出命令，打开左前制动轮缸与储液室或储能器(图中未画出)的通道，使左前制动轮缸中的油压降低ABS培训资料ABS培训资料ABS培训资料ABS培训资料ABS的工作过程实际上是抱死－松开－抱死－松开的循环工作过程，使车辆始终处于临界抱死的间隙滚动状态，有效地克服紧急制动时的跑偏、侧滑、甩尾，防止车身失控等情况的发生。它是利用阀体内的一个橡胶气囊，在踩下刹车时，给予刹车油压力，充斥到ABS的阀体中，此时气囊利用中间的空气隔层将压力返回，使车轮避过锁死点。当车轮即将到达下一个锁死点时，刹车油的压力使得气囊重复作用，如此在一秒钟内可作用60~120次，相当于不停地刹车、放松，即相似于机械的“点刹’。因此，ABS防抱死系统，能避免在紧急刹车时方向失控及车轮侧滑，使车轮在刹车时不被锁死，不让轮胎在一个点上与地面摩擦，从而加大磨擦力，使刹车效率达到90%以上。ABS培训资料依靠装在各车轮上高灵敏度的车轮转速传感器以及车身上的车速传感器，通过计算机控制。紧急制动时，一旦发现某个车轮抱死，计算机立即指令压力调节器使该轮的制动分泵泄（减）压，使车轮恢复转动。轮速传感器内有电磁线圈可产生磁力线，安装在车轮附近的一个固定部件上。齿圈安装在车轮轮辋上，车轮转动带动齿圈转动，齿圈切割磁力线使传感器内的电磁线圈感应出交变电流，其脉冲率与车轮转速成正比并被输往电子控制器内。电子控制器是一种微电子计算机，它根据各个轮速传感器的电流脉冲信号测出各个车轮的运动速度，加速度或者减速度，滑动率等数值，当这些数值超出正常值的范围内就会发出指令给电磁调节器。电磁调节器里面的柱塞会依照指令上下移动，调节输入各个车轮制动分泵的油量，起到...
