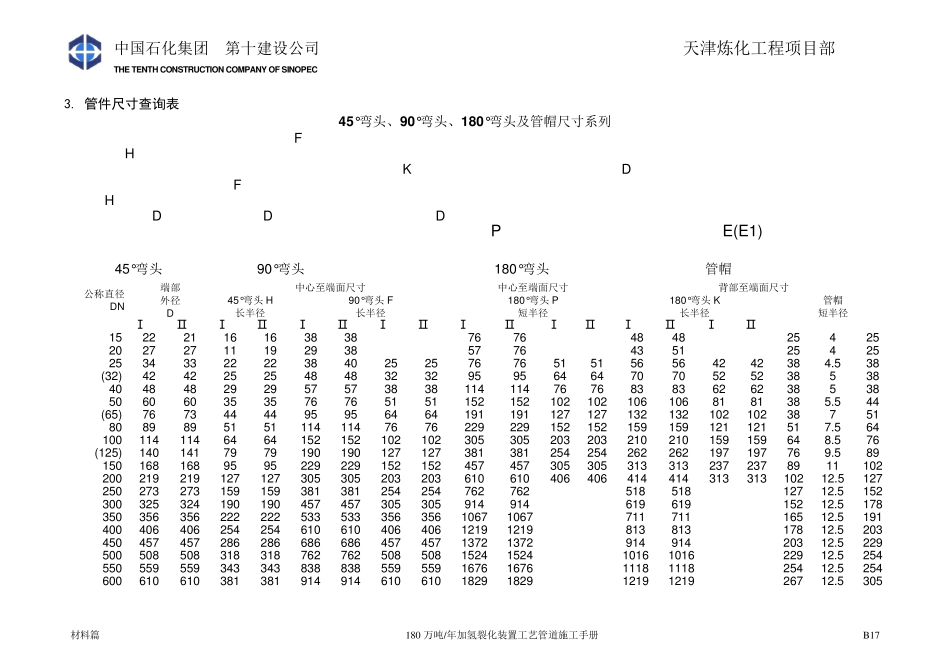

中国石化集团 第十建设公司 THE TENTH CONSTRUCTION COMPANY OF SINOPEC 材料篇 180 万吨/年加氢裂化装置工艺管道施工手册 B 17 天津炼化工程项目部 3. 管件尺寸查询表 45°弯头、90°弯头、180°弯头及管帽尺寸系列 F H K D F H D D D P E(E1) 45°弯头 90°弯头 180°弯头 管帽 公称直径DN 端部 外径 D 中心至端面尺寸 中心至端面尺寸 背部至端面尺寸 45°弯头H 90°弯头F 180°弯头P 180°弯头K 管帽 长半径 长半径 短半径 长半径 短半径 Ⅰ Ⅱ Ⅰ Ⅱ Ⅰ Ⅱ Ⅰ Ⅱ Ⅰ Ⅱ Ⅰ Ⅱ Ⅰ Ⅱ Ⅰ Ⅱ 15 22 21 16 16 38 38 76 76 48 48 25 4 25 20 27 27 11 19 29 38 57 76 43 51 25 4 25 25 34 33 22 22 38 40 25 25 76 76 51 51 56 56 42 42 38 4.5 38 (32) 42 42 25 25 48 48 32 32 95 95 64 64 70 70 52 52 38 5 38 40 48 48 29 29 57 57 38 38 114 114 76 76 83 83 62 62 38 5 38 50 60 60 35 35 76 76 51 51 152 152 102 102 106 106 81 81 38 5.5 44 (65) 76 73 44 44 95 95 64 64 191 191 127 127 132 132 102 102 38 7 51 80 89 89 51 51 114 114 76 76 229 229 152 152 159 159 121 121 51 7.5 64 100 114 114 64 64 152 152 102 102 305 305 203 203 210 210 159 159 64 8.5 76 (125) 140 141 79 79 190 190 127 127 381 381 254 254 262 262 197 197 76 9.5 89 150 168 168 95 95 229 229 152 152 457 457 305 305 313 313 237 237 89 11 102 200 219 219 127 127 305 305 203 203 610 610 406 406 414 414 313 313 102 12.5 127 250 273 273 159 159 381 381 254 254 762 762 518 518 127 12.5 152 300 325 324 190 190 457 457 305 305 914 914 619 619 152 12.5 178 350 356 356 222 222 533 533 356 356 1067 1067 711 711 165 12.5 191 400 406 406 254 254 610 610 406 406 1219 1219 813 813 178 12.5 203 450 457 457 286 286 686 686 457 457 1372 1372 914 914 203 12.5 229 500 508 508 318 318 762 762 508 508 1524 1...
