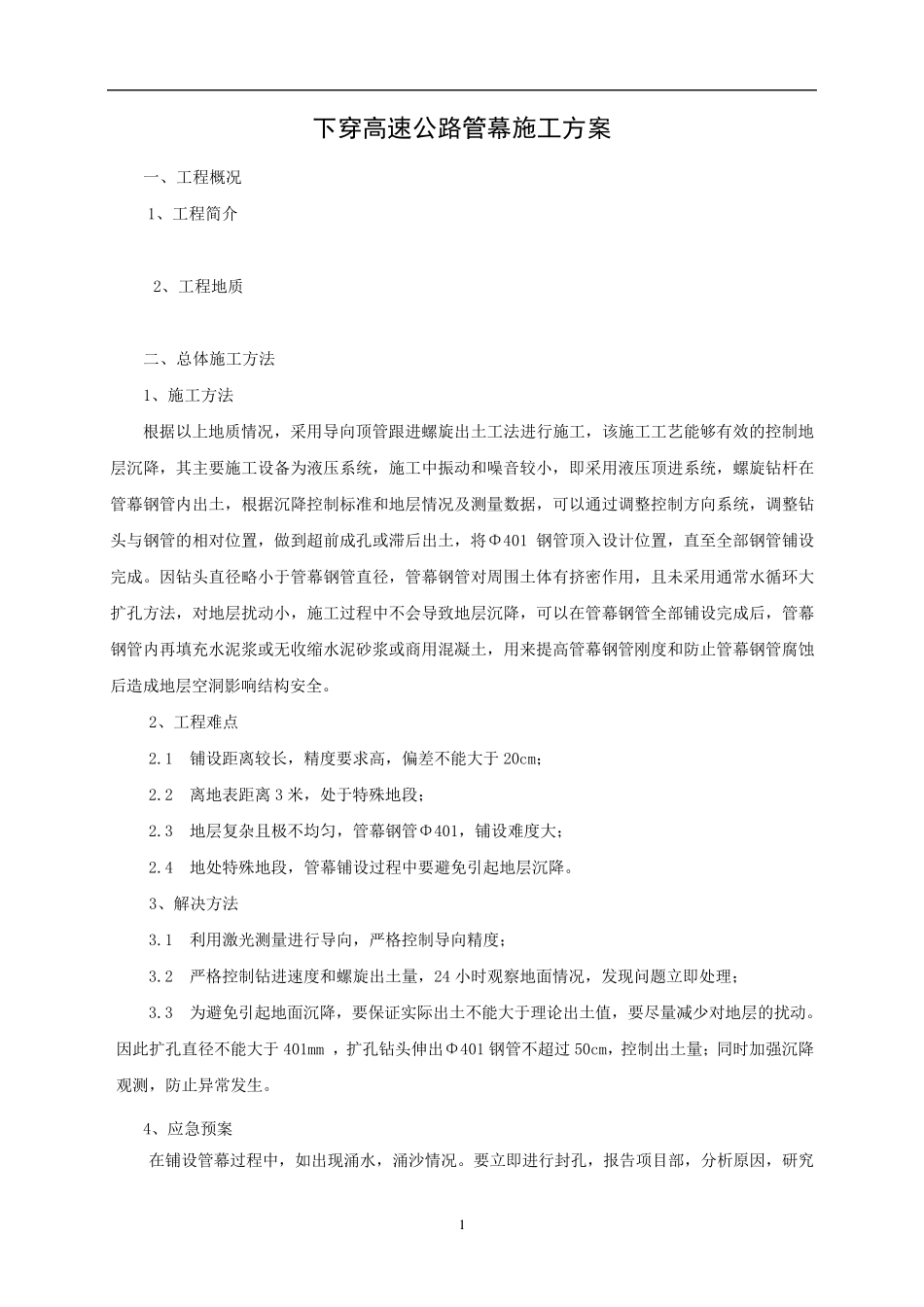

1 下穿高速公路管幕施工方案 一、工程概况 1、工程简介 2、工程地质 二、总体施工方法 1、施工方法 根据以上地质情况，采用导向顶管跟进螺旋出土工法进行施工，该施工工艺能够有效的控制地层沉降，其主要施工设备为液压系统，施工中振动和噪音较小，即采用液压顶进系统，螺旋钻杆在管幕钢管内出土，根据沉降控制标准和地层情况及测量数据，可以通过调整控制方向系统，调整钻头与钢管的相对位置，做到超前成孔或滞后出土，将Φ401 钢管顶入设计位置，直至全部钢管铺设完成。因钻头直径略小于管幕钢管直径，管幕钢管对周围土体有挤密作用，且未采用通常水循环大扩孔方法，对地层扰动小，施工过程中不会导致地层沉降，可以在管幕钢管全部铺设完成后，管幕钢管内再填充水泥浆或无收缩水泥砂浆或商用混凝土，用来提高管幕钢管刚度和防止管幕钢管腐蚀后造成地层空洞影响结构安全。 2、工程难点 2.1 铺设距 离 较长 ，精 度要求 高，偏 差 不能大于 20cm； 2.2 离 地表 距 离 3 米 ，处 于特 殊 地段 ； 2.3 地层复 杂 且极 不均 匀 ，管幕钢管Φ401，铺设难度大； 2.4 地处 特 殊 地段 ，管幕铺设过程中要避 免 引 起 地层沉降。 3、解 决 方法 3.1 利 用激 光 测量进行导向，严 格 控制导向精 度； 3.2 严 格 控制钻进速 度和螺旋出土量，24 小时 观 察 地面 情况，发 现 问 题 立 即处 理 ； 3.3 为避 免 引 起 地面 沉降，要保 证 实 际 出土不能大于理 论 出土值 ，要尽 量减 少 对地层的扰动。因此 扩孔直径不能大于 401mm ，扩孔钻头伸 出Φ401 钢管不超过50cm，控制出土量； 同 时 加 强 沉降观 测，防止异 常发 生 。 4、应 急 预 案 在铺设管幕过程中，如 出现 涌 水，涌 沙 情况。要立 即进行封 孔，报 告 项 目 部，分 析 原 因，研 究 2 对策，及时处理。 铺设管幕时，如果遇到特殊障碍不能通过时，先分析是何种障碍，如是钢筋等不能破除的物体，需上报项目经理部及驻地监理，共同研究对策。 要保证地面不能出现隆起或沉降，项目部测量队每天要测量两次，发现异常情况要立即停工检查。 三、工法原理及关键技术 1、定位管打设： 在打设φ401mm 钢管管幕之前，可以先打设一根φ401 的管幕定位钢管.如果要求定位管有更高的精度，可以适当增加钢管直径（如600-800），定位钢管打设原理如下图 1 所...
