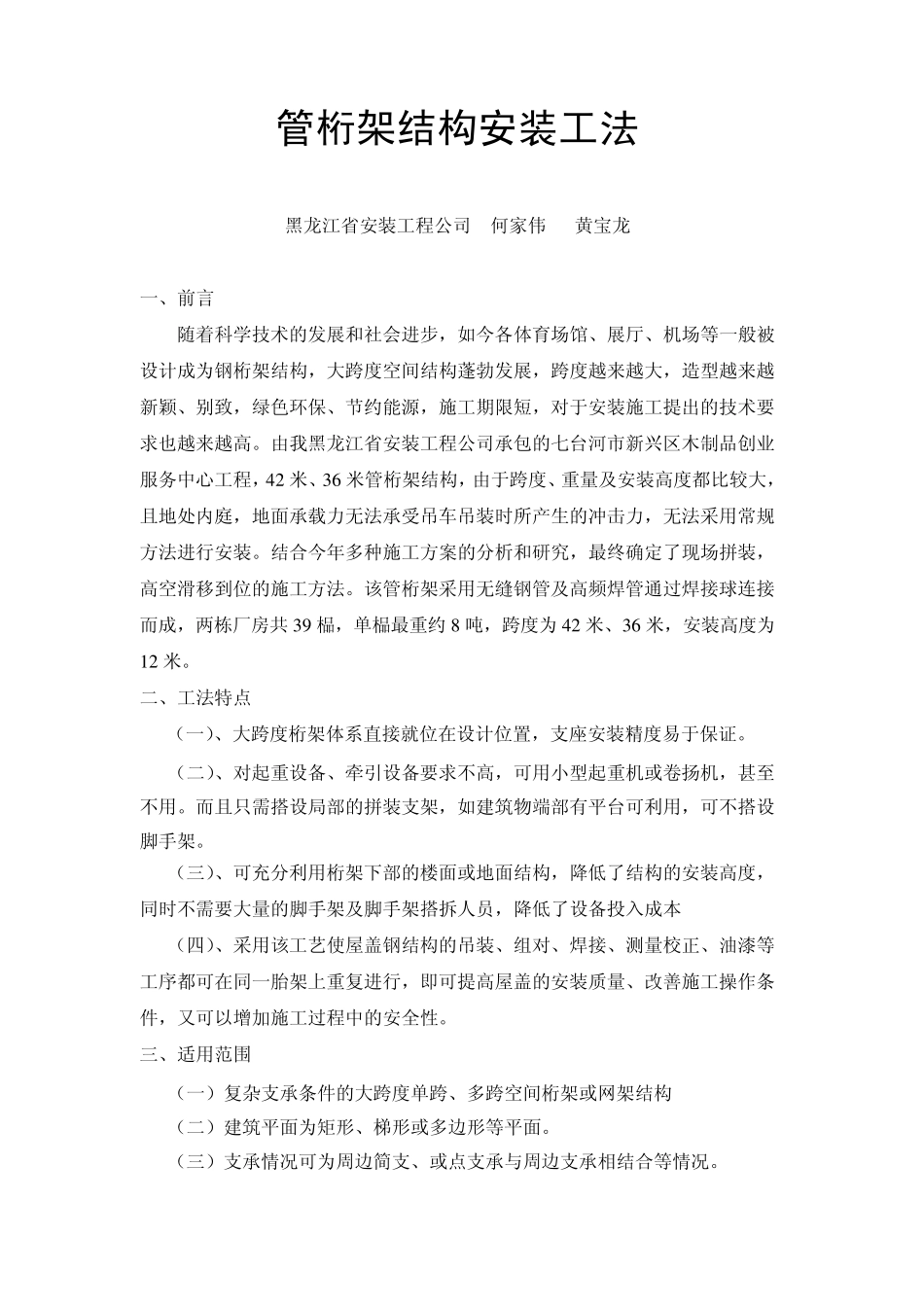

管桁架结构安装工法 黑龙江省安装工程公司 何家伟 黄宝龙 一、前言 随着科学技术的发展和社会进步，如今各体育场馆、展厅、机场等一般被设计成为钢桁架结构，大跨度空间结构蓬勃发展，跨度越来越大，造型越来越新颖、别致，绿色环保、节约能源，施工期限短，对于安装施工提出的技术要求也越来越高。由我黑龙江省安装工程公司承包的七台河市新兴区木制品创业服务中心工程，4 2 米、3 6 米管桁架结构，由于跨度、重量及安装高度都比较大，且地处内庭，地面承载力无法承受吊车吊装时所产生的冲击力，无法采用常规方法进行安装。结合今年多种施工方案的分析和研究，最终确定了现场拼装，高空滑移到位的施工方法。该管桁架采用无缝钢管及高频焊管通过焊接球连接而成，两栋厂房共 3 9 榀，单榀最重约 8 吨，跨度为 4 2 米、3 6 米，安装高度为1 2 米。 二、工法特点 （一）、大跨度桁架体系直接就位在设计位置，支座安装精度易于保证。 （二）、对起重设备、牵引设备要求不高，可用小型起重机或卷扬机，甚至不用。而且只需搭设局部的拼装支架，如建筑物端部有平台可利用，可不搭设脚手架。 （三）、可充分利用桁架下部的楼面或地面结构，降低了结构的安装高度，同时不需要大量的脚手架及脚手架搭拆人员，降低了设备投入成本 （四）、采用该工艺使屋盖钢结构的吊装、组对、焊接、测量校正、油漆等工序都可在同一胎架上重复进行，即可提高屋盖的安装质量、改善施工操作条件，又可以增加施工过程中的安全性。 三、适用范围 （一）复杂支承条件的大跨度单跨、多跨空间桁架或网架结构 （二）建筑平面为矩形、梯形或多边形等平面。 （三）支承情况可为周边简支、或点支承与周边支承相结合等情况。 （四）当建筑平面为矩形时滑轨可设在两边圈梁上，实行两点牵引。 （五）当跨度较大时，可在中间增设滑轨，实行三点或四点牵引，这是网架不必因分条后加大网架挠度，或者当跨度较大时，也可采用加反梁办法解决。 （六）现场狭窄、山区等地区施工；也适用于跨越施工；如车间屋盖的更换、轧钢、机械等厂房内设备基础、设备与屋面结构平行施工。 四、工艺原理 （一）、结构直接就位在设计位置，垂直起重设备和胎架沿屋盖结构组装方向单向移动，通过滑移胎架和行走吊机完成屋盖结构的安装。 （二）、将屋盖钢结构按照榀数和网格数分成若干单元，单元可在胎架移走后形成稳定的受力体系，在满足此条件下尽量减少每单元桁架及网格数，...
