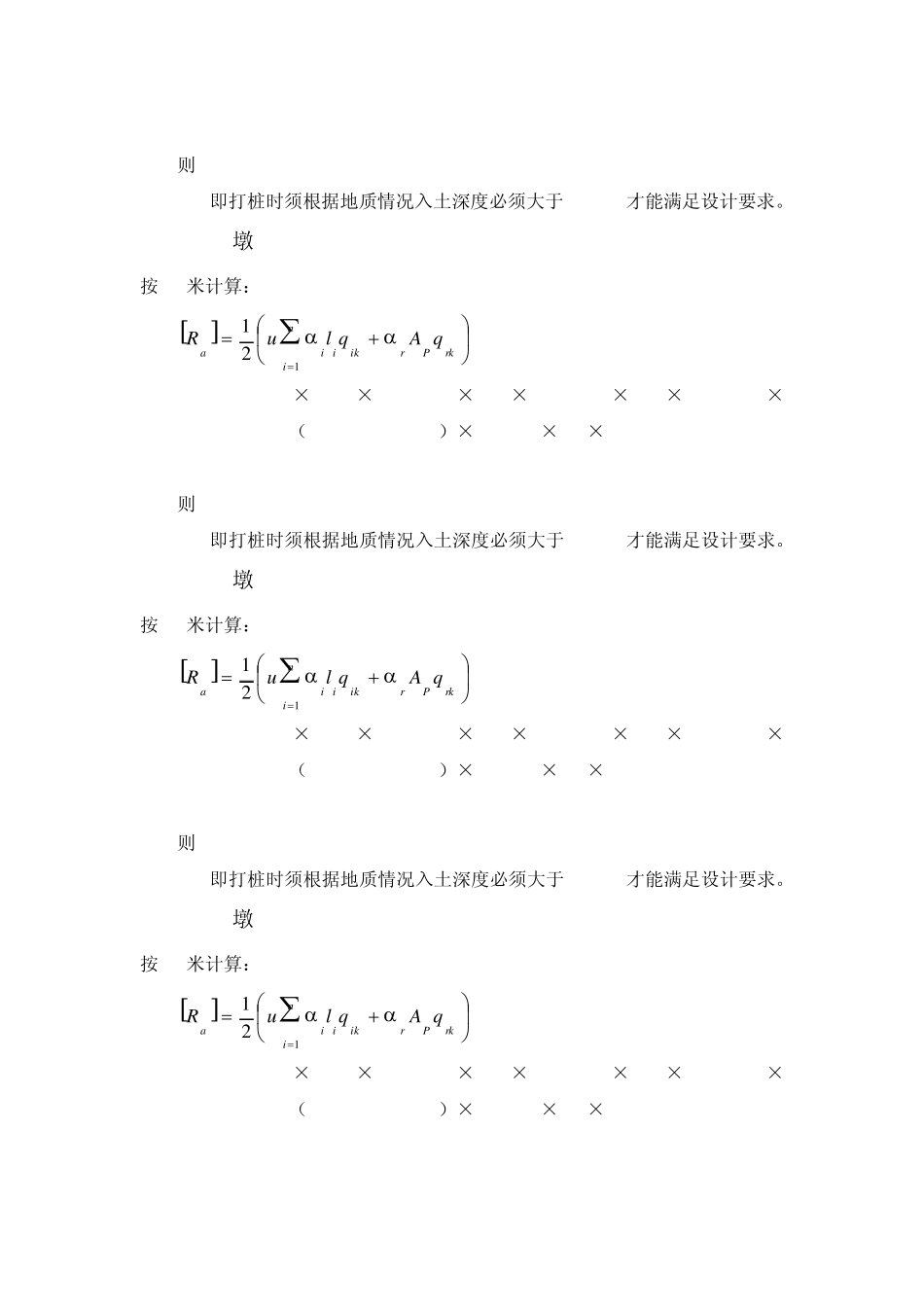

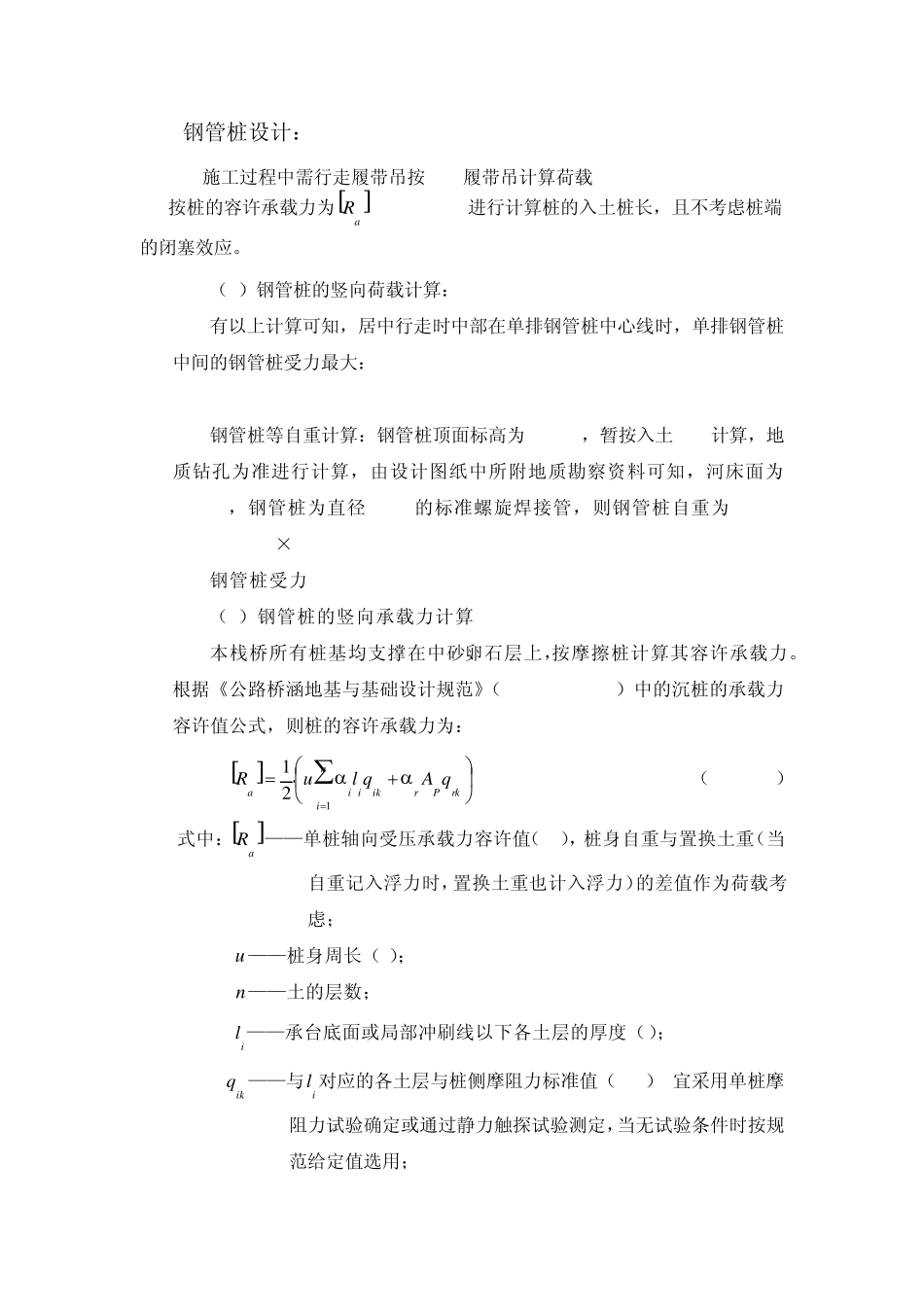

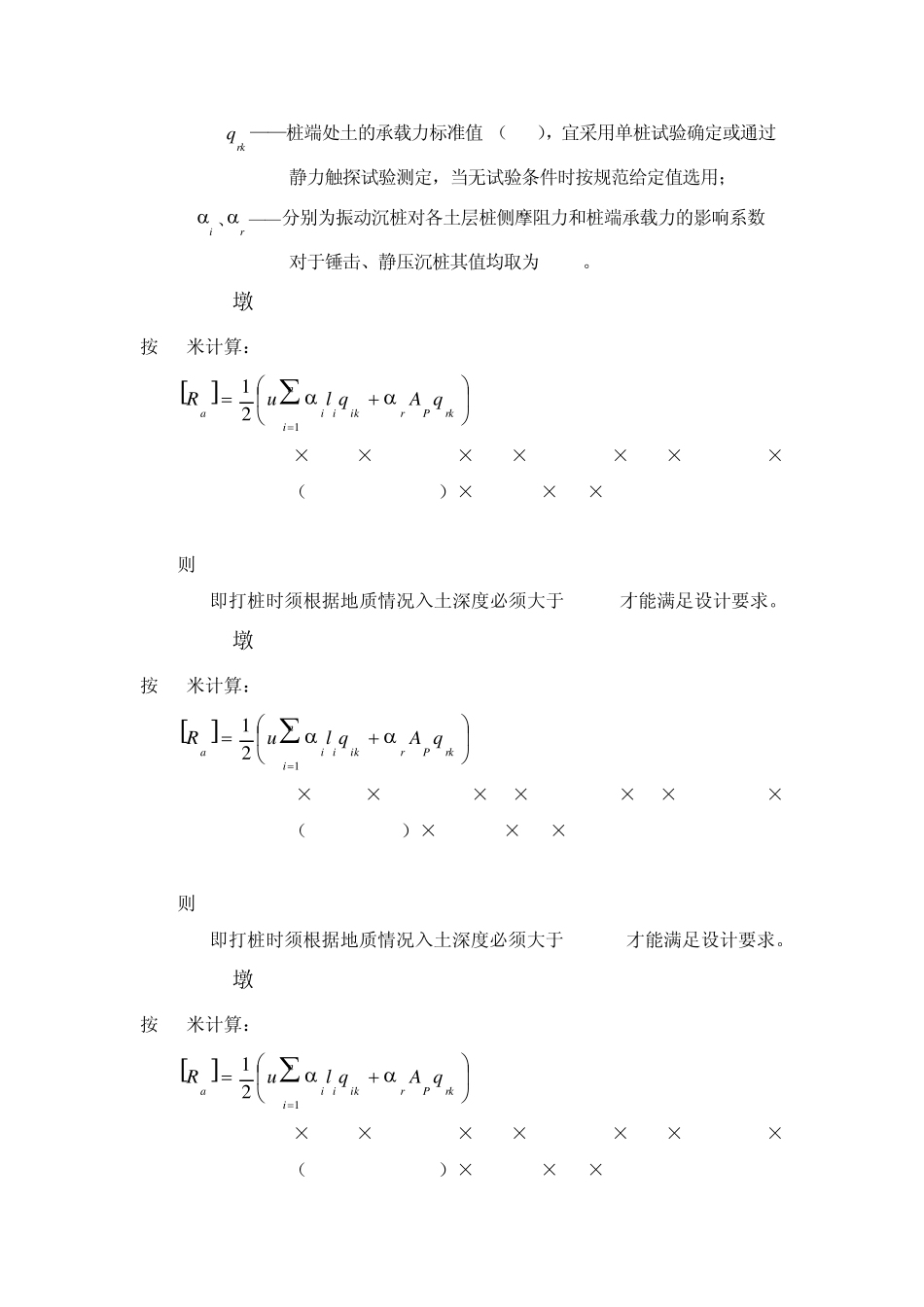

钢管桩设计： 施工过程中需行走履带吊按50T履带吊计算荷载 按桩的容许承载力为 aR= 544.90KN进行计算桩的入土桩长，且不考虑桩端的闭塞效应。 （1）钢管桩的竖向荷载计算： 有以上计算可知，居中行走时中部在单排钢管桩中心线时，单排钢管桩中间的钢管桩受力最大： RL=544.09KN 钢管桩等自重计算：钢管桩顶面标高为+5.14m，暂按入土18m计算，地质钻孔为准进行计算，由设计图纸中所附地质勘察资料可知，河床面为-6.95m，钢管桩为直径630mm的标准螺旋焊接管，则钢管桩自重为 W=30.09×1.23=37.01KN 钢管桩受力P=544.9+37.01=581.91KN （2）钢管桩的竖向承载力计算 本栈桥所有桩基均支撑在中砂、卵石层上，按摩擦桩计算其容许承载力。根据《公路桥涵地基与基础设计规范》（JTG D63-2007）中的沉桩的承载力容许值公式，则桩的容许承载力为：  nirkPrikiiaqAqluR121 （5.3.3-3） 式中： aR——单桩轴向受压承载力容许值（kN），桩身自重与置换土重（当自重记入浮力时，置换土重也计入浮力）的差值作为荷载考虑； u ——桩身周长（m）； n ——土的层数； il ——承台底面或局部冲刷线以下各土层的厚度（m）； ikq ——与il 对应的各土层与桩侧摩阻力标准值（kPa）,宜采用单桩摩阻力试验确定或通过静力触探试验测定，当无试验条件时按规范给定值选用； rkq ——桩端处土的承载力标准值（kPa），宜采用单桩试验确定或通过静力触探试验测定，当无试验条件时按规范给定值选用； i 、r ——分别为振动沉桩对各土层桩侧摩阻力和桩端承载力的影响系数对于锤击、静压沉桩其值均取为1.0。 3#~4#墩 按18米计算： nirkPrikiiaqAqluR121 =(1.978× 4.61× 20+1.978× 7.7× 15+1.978× 1.8× 25+1.978×（L-4.61-7.7-1.8）×80+7.86×10-3×20)/2 = 581.91kpa 则 L=18.3m 即打桩时须根据地质情况入土深度必须大于18.3m才能满足设计要求。 4#~5#墩 按18米计算： nirkPrikiiaqAqluR121 =(1.978× 5.85× 20+1.978× 3× 15+1.978× 3× 25+1.978×（L-5.85-3-3）×80+7.86×10-3×20)/2 = 581.91kpa 则 L=16.24m 即打桩时须根据地质情况入土深度必须大于16.24m才能满足设计要求。 5#~6#墩 按18米计算： nirkPrikiiaqAqluR121 =(1.978× 4.83× 20+1.978× 4.1×...
