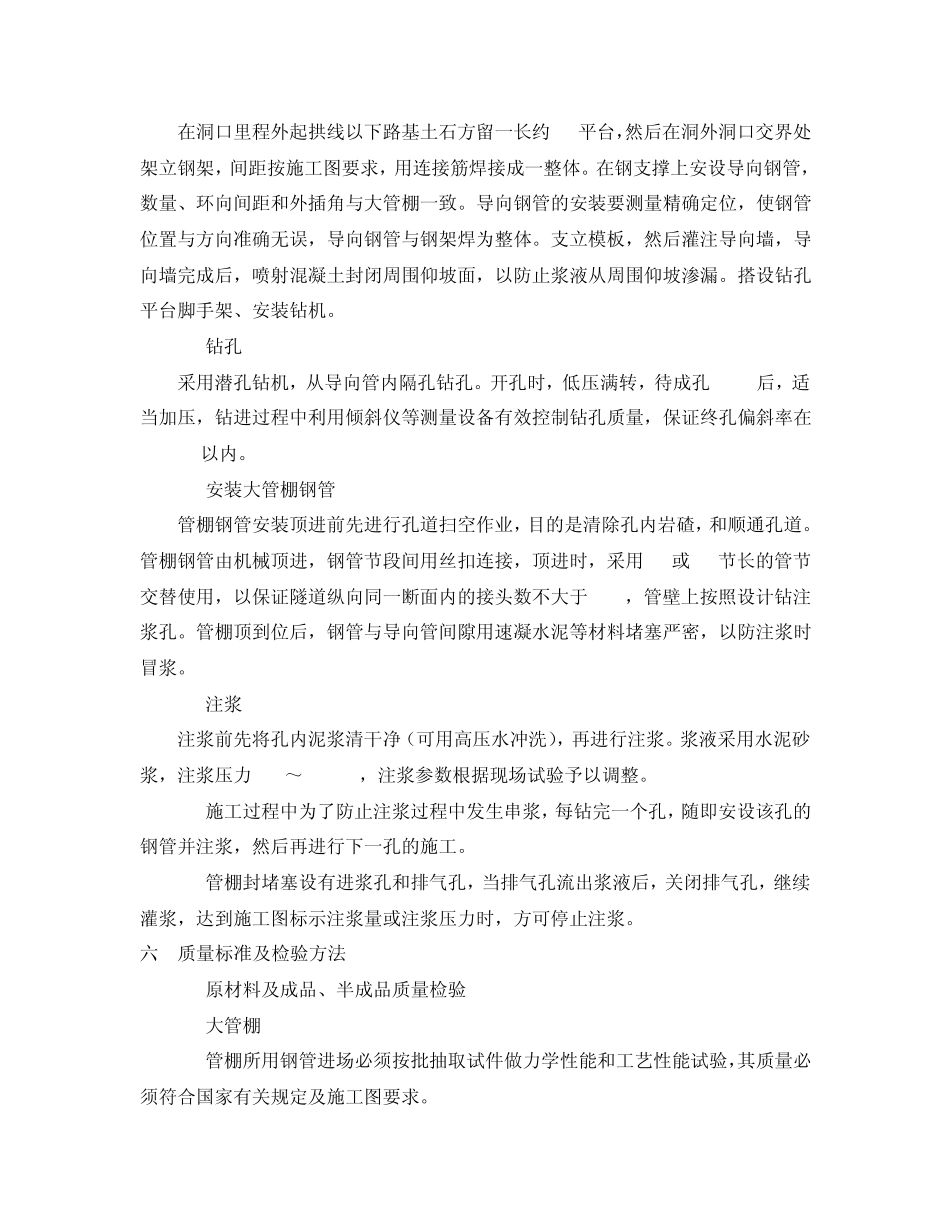

大管棚施工工艺 一 工艺概述 客运专线铁路隧道采用超前支护方式对不良地质进行预加固。对隧道自稳时间小于完成支护所需时间的地段进行超前支护。对于隧道洞口Ⅴ级围岩段一般采用大管棚支护施工工艺进行超前支护。 对于隧道不良地质地段可适用于大管棚施工工艺进行超前支护进行预加固。一般情况下隧道进洞、洞口及洞身Ⅴ级破碎围岩段采用大管棚超前支护。 二 作业内容 1 导向墙施工； 2 大管棚加工；3 钻孔；4 运输和安装；5 注浆。 三 施工准备 1 施工前必须根据施工图标示的工程及水文地质资料进行研究。 2 根据工程进展情况，提前加工好大管棚。 3 根据现场的地质条件进行试验确定注浆液的各种参数，来指导现场施工。 4 检查机具设备和风、水、电等管线路，并试运转，确保各项作业正常进行。 四 工艺及质量控制流程 大管棚施工工艺及质量控制流程见框图： 五 工艺步序说明 1 超前大管棚采用潜孔钻造孔，钢管采用钻机推进器顶进，高压注浆泵注浆。 2 施做导向墙 大管棚施工工艺及质量控制流程框图 钻孔检验合格 原材料检验 导向墙施做 测量放样 棚管制作 浆体注入注浆机 浆体混合料配置 确定浆液试配 浆液试配 初选配合比 钻孔 钻孔机就位 安装棚管 管位垫板及纵联 构件安装 注浆 安装止浆塞 注浆检验合格 开始 结束 是 否 是 否 在洞口里程外起拱线以下路基土石方留一长约5m平台，然后在洞外洞口交界处架立钢架，间距按施工图要求，用连接筋焊接成一整体。在钢支撑上安设导向钢管，数量、环向间距和外插角与大管棚一致。导向钢管的安装要测量精确定位，使钢管位置与方向准确无误，导向钢管与钢架焊为整体。支立模板，然后灌注导向墙，导向墙完成后，喷射混凝土封闭周围仰坡面，以防止浆液从周围仰坡渗漏。搭设钻孔平台脚手架、安装钻机。 3 钻孔 采用潜孔钻机，从导向管内隔孔钻孔。开孔时，低压满转，待成孔 1.0m后，适当加压，钻进过程中利用倾斜仪等测量设备有效控制钻孔质量，保证终孔偏斜率在1/2000以内。 4 安装大管棚钢管 管棚钢管安装顶进前先进行孔道扫空作业，目的是清除孔内岩碴，和顺通孔道。管棚钢管由机械顶进，钢管节段间用丝扣连接，顶进时，采用6m或 3m节长的管节交替使用，以保证隧道纵向同一断面内的接头数不大于 50%，管壁上按照设计钻注浆孔。管棚顶到位后，钢管与导向管间隙用速凝水泥等材料堵塞严密，以防注浆时冒浆。 5 注浆 注浆前先将孔内泥浆...
