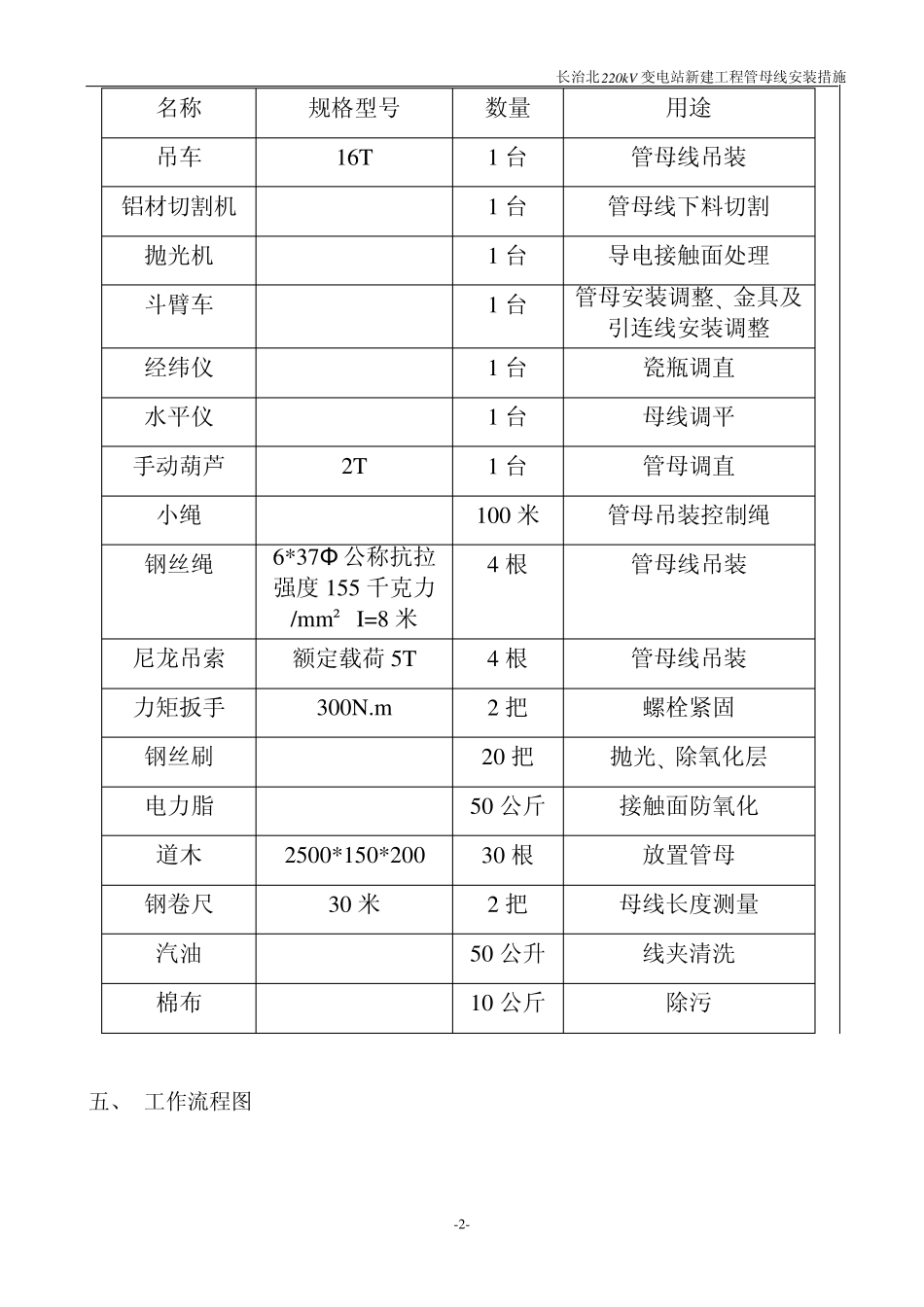

长治北220kV 变电站新建工程管母线安装措施 -1- 一、 编制依据： 《电气装置安装工程母线装置工及验收规范》(GBJ149-90) 《电气装置安装工程检验及评定规程》 《长治北220kV 变电站新建工程施工图纸》 《电力建设安全工作规范》（变电所部分）（DL50093-1997） 二、 概述 长治北220kV 变电站,220KV 本期采用双母接线，屋外支持管母形式。母线选用 LF21Y-D150/136 型铝合金管母线，相邻两支持点的间距为 13 米。110KV采用双母接线，屋外支持管母形式。母线选用 LF21Y-D110/100 型铝合金管母线，相邻两支持点的间距为 8 米，单段管母长度为 24（16）米。 三、人员组织 管型母线施工具有特殊性，各项工作必须有专人负责，作到责任到人，专人监督，层层把关，操作人员必须经过技术交底，切实掌握有关技术、知识，方可参加施工。 施工负责人：吴卫 技术负责人：范庆伟 张耀 质安负责人：闫育威 起重负责人：张太生 安全监护人：祁如意 施工人员： 5 人 辅助工： 8 人 四、 主要机具、工器具配置： 长治北220kV 变电站新建工程管母线安装措施 -2- 名称 规格型号 数量 用途 吊车 16T 1 台 管母线吊装 铝材切割机 1 台 管母线下料切割 抛光机 1 台 导电接触面处理 斗臂车 1 台 管母安装调整、金具及引连线安装调整 经纬仪 1 台 瓷瓶调直 水平仪 1 台 母线调平 手动葫芦 2T 1 台 管母调直 小绳 100 米 管母吊装控制绳 钢丝绳 6*37Φ 公称抗拉强度155 千克力/m m² I=8 米 4 根 管母线吊装 尼 龙 吊索 额 定 载 荷 5T 4 根 管母线吊装 力矩 扳 手 300N.m 2 把 螺 栓 紧 固 钢丝刷 20 把 抛光、除 氧 化 层 电力脂 50 公斤 接触面防 氧 化 道 木 2500*150*200 30 根 放 置 管母 钢卷 尺 30 米 2 把 母线长度测 量 汽 油 50 公升 线夹 清 洗 棉 布 10 公斤 除 污 五 、 工作 流 程图 长治北220kV 变电站新建工程管母线安装措施 -3- 有关机具材料 进场检验 六、 操作步骤、方法及质量标准 1. 施工准备 a. 组织全体人员学习国家颁布的规程、规范及上级批准的有关规定、措施和作业指导书,并向全体人员交底,全员签字并做好记录. b. 备齐所有需要的工器具,保证有足够的强度和出力,并仔细检查其质量,管母线校直 管母线下料 管母线悬瓶 进场检验 管母连接组装 管母附件组装 母线...
