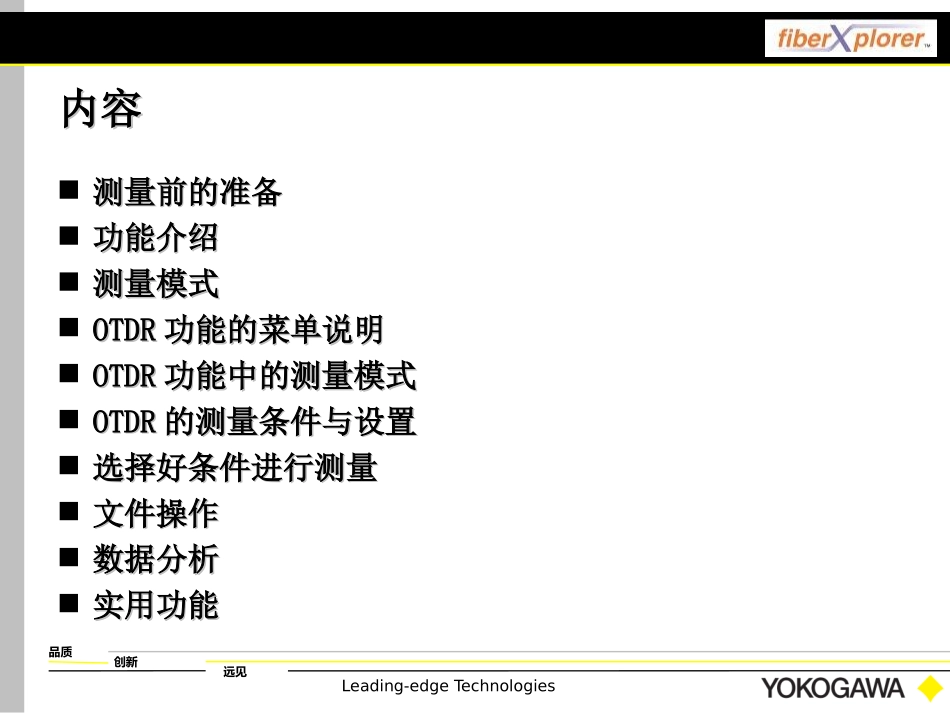

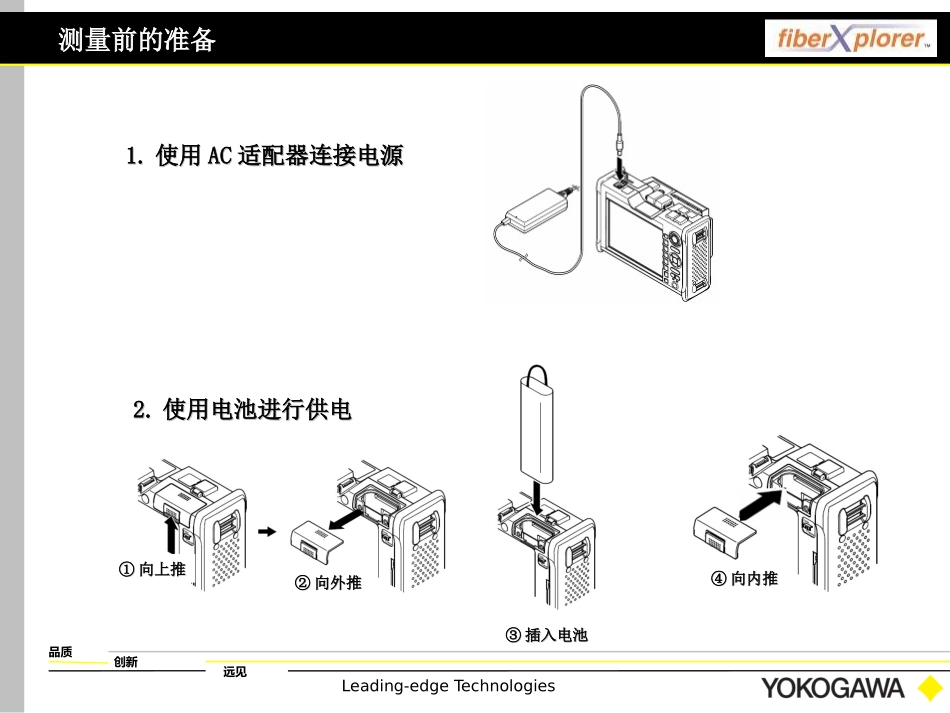

July,2009营业技术部AQ7270OTDR操作培训Leading-edgeTechnologies远见创新品质内容内容测量前的准备测量前的准备功能介绍功能介绍测量模式测量模式OTDROTDR功能的菜单说明功能的菜单说明OTDROTDR功能中的测量模式功能中的测量模式OTDROTDR的测量条件与设置的测量条件与设置选择好条件进行测量选择好条件进行测量文件操作文件操作数据分析数据分析实用功能实用功能Leading-edgeTechnologies远见创新品质测量前的准备测量前的准备1.1.使用使用ACAC适配器连接电源适配器连接电源2.2.使用电池进行供电使用电池进行供电①①向上推向上推②②向外推向外推③③插入电池插入电池④④向内推向内推Leading-edgeTechnologies远见创新品质测量前的准备测量前的准备3.3.进行光纤连接进行光纤连接①①清洁接头清洁接头②②垂直插入接头垂直插入接头不正确的连接方法不正确的连接方法输入连接器的损坏输入连接器的损坏都是这样早成的都是这样早成的擦镜器擦镜器酒精泵酒精泵Leading-edgeTechnologies远见创新品质功能介绍功能介绍开机后仪器进入功能选择界面开机后仪器进入功能选择界面根据需要选择相应的功能：根据需要选择相应的功能：F1F1：：OTDROTDR；；F2F2：光功率计；：光功率计；F3F3：光源；：光源；F4F4：单健测量：单健测量Leading-edgeTechnologies远见创新品质OTDROTDR功能的菜单说明功能的菜单说明进行手动标记分析；进行手动标记分析；22点法、点法、44点法等点法等点击后仪器执行事件自动分析点击后仪器执行事件自动分析运行预设的测量程序运行预设的测量程序查看当前的测量条件、分析条件查看当前的测量条件、分析条件翻到第翻到第22页页进行波形分析；多波形分析、双向波形分析等进行波形分析；多波形分析、双向波形分析等对当前曲线进行固定，与以后的进行比较对当前曲线进行固定，与以后的进行比较设置测量文件的标签，方便文件读取是识别设置测量文件的标签，方便文件读取是识别查看查看系统信息查看查看系统信息翻到第翻到第11页页Leading-edgeTechnologies远见创新品质OTDROTDR功能中的测量模式功能中的测量模式AQ7270AQ7270有有44种工作模式种工作模式量程、脉宽、事件查找、文件保存全部自动完成量程、脉宽、事件查找、文件保存全部自动完成按照仪器的提示进行测量条件、分析条件、事件搜索条件的设置按照仪器的提示进行测量条件、分析条件、事件搜索条件的设置对各项条件进行详细的设置，根据需要完善测量对各项条件进行详细的设置，根据需要完善测量自动的进行多个波长的测量与分析自动的进行多个波长的测量与分析Leading-edgeTechnologies远见创新品质OTDROTDR功能中的测量模式－全自动模式功能中的测量模式－全自动模式在全自动条件下不需做任在全自动条件下不需做任何设置，就可以的到测量何设置，就可以的到测量结果，操作人员可以对数结果，操作人员可以对数据自动保存的驱动器、近据自动保存的驱动器、近似方法、语言、日期时间似方法、语言、日期时间进行设置。进行设置。Leading-edgeTechnologies远见创新品质OTDROTDR功能中的测量模式－测量向导模式功能中的测量模式－测量向导模式根据提示设置各项条件根据提示设置各项条件仪器本身有默认的搜索条件，仪器本身有默认的搜索条件，发现有些事件点搜索不到时发现有些事件点搜索不到时适当改变搜索条件适当改变搜索条件熔接损耗一般较小，熔接熔接损耗一般较小，熔接点搜索不到时可以适当减点搜索不到时可以适当减小该值。小该值。这项选择为自动时，将进行距离这项选择为自动时，将进行距离自动测量自动测量Leading-edgeTechnologies远见创新品质OTDROTDR的测量条件与设置－测量向导模式的测量条件与设置－测量向导模式设置文件保存的条件，如是否设置文件保存的条件，如是否自动保存、文件名的格式。自动保存、文件名的格式。对光纤分析的设置，主要是对光纤分析的设置，主要是折射率折射率会影响对长度的分析会影响对长度的分析结果，要设置准确结果，要设置准确Leading-edgeTechnologies远见创新品质在手动测量模式中，各项条件在手动测量模式中，各项条件都可以进行设置。设置的项目...
