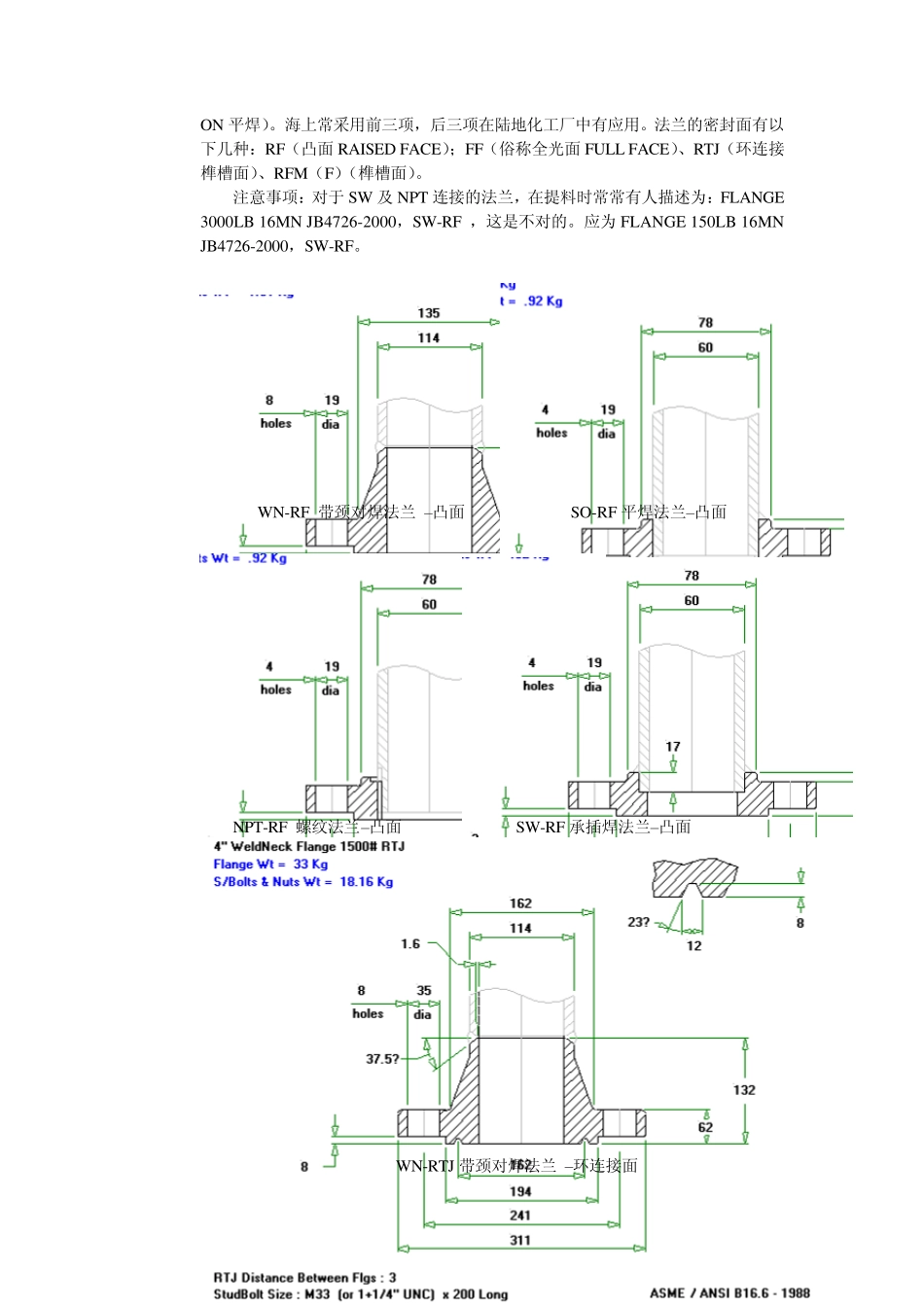

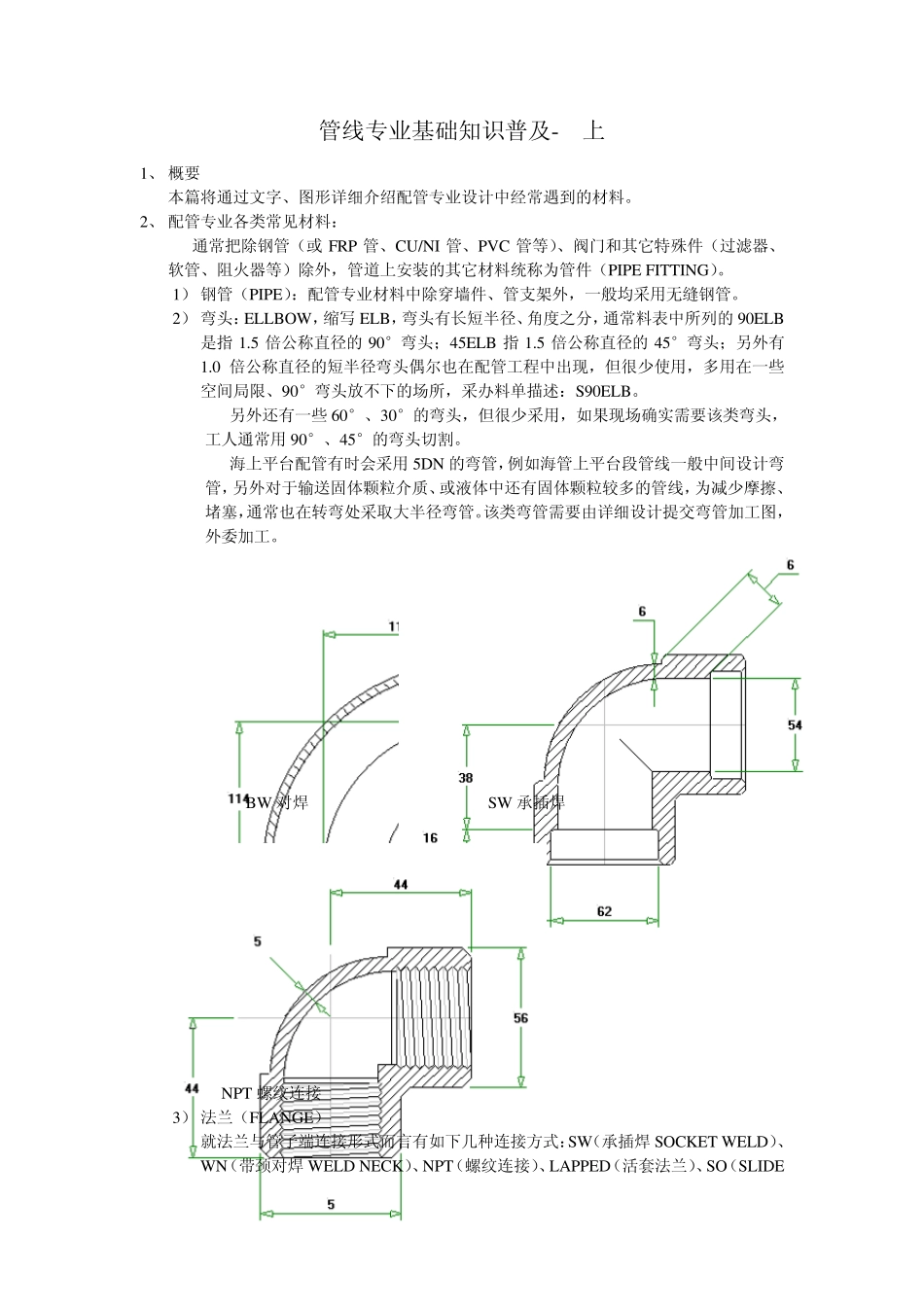

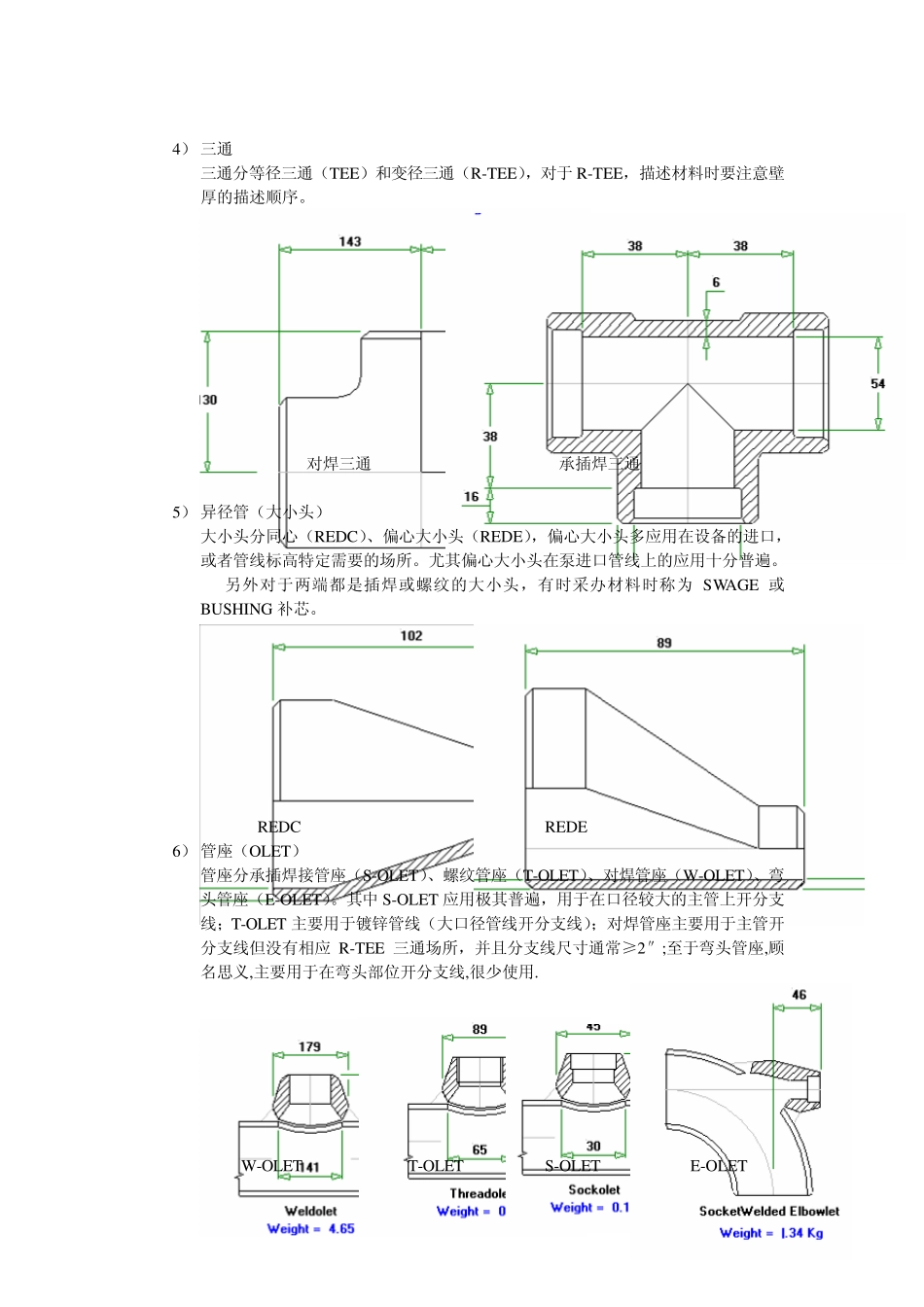

管线专业基础知识普及- 上 1、 概要 本篇将通过文字、图形详细介绍配管专业设计中经常遇到的材料。 2、 配管专业各类常见材料: 通常把除钢管(或FRP 管、CU/NI 管、PVC 管等)、阀门和其它特殊件(过滤器、软管、阻火器等)除外,管道上安装的其它材料统称为管件(PIPE FITTING)。 1) 钢管(PIPE):配管专业材料中除穿墙件、管支架外,一般均采用无缝钢管。 2) 弯头:ELLBOW ,缩写ELB,弯头有长短半径、角度之分,通常料表中所列的90ELB是指1.5 倍公称直径的90°弯头;45ELB 指1.5 倍公称直径的45°弯头;另外有1.0 倍公称直径的短半径弯头偶尔也在配管工程中出现,但很少使用,多用在一些空间局限、90°弯头放不下的场所,采办料单描述:S90ELB。 另外还有一些 60°、30°的弯头,但很少采用,如果现场确实需要该类弯头,工人通常用90°、45°的弯头切割。 海上平台配管有时会采用5DN 的弯管,例如海管上平台段管线一般中间设计弯管,另外对于输送固体颗粒介质、或液体中还有固体颗粒较多的管线,为减少摩擦、堵塞,通常也在转弯处采取大半径弯管。该类弯管需要由详细设计提交弯管加工图,外委加工。 BW 对焊 SW 承插焊 NPT 螺纹连接 3) 法兰(FLANGE) 就法兰与管子端连接形式而言有如下几种连接方式:SW(承插焊 SOCKET W ELD)、W N(带颈对焊 W ELD NECK)、NPT(螺纹连接)、LAPPED(活套法兰)、SO(SLIDE ON 平焊)。海上常采用前三项,后三项在陆地化工厂中有应用。法兰的密封面有以下几种:RF(凸面RAISED FACE);FF(俗称全光面FULL FACE)、RTJ(环连接榫槽面)、RFM(F)(榫槽面)。 注意事项:对于 SW 及 NPT 连接的法兰,在提料时常常有人描述为:FLANGE 3000LB 16MN JB4726-2000,SW -RF ,这是不对的。应为 FLANGE 150LB 16MN JB4726-2000,SW -RF。 W N-RF 带颈对焊法兰 –凸面 SO-RF 平焊法兰–凸面 NPT-RF 螺纹法兰–凸面 SW -RF 承插焊法兰–凸面 W N-RTJ 带颈对焊法兰 –环连接面 4) 三通 三通分等径三通(TEE)和变径三通(R-TEE),对于R-TEE,描述材料时要注意壁厚的描述顺序。 对焊三通 承插焊三通 5) 异径管(大小头) 大小头分同心(REDC)、偏心大小头(REDE),偏心大小头多应用在设备的进口,或者管线标高特定需要的场所。尤其偏心大小头在泵进口管线上的应用十分普遍。 另外对于两端都是插焊或螺纹的大小头,有时...
