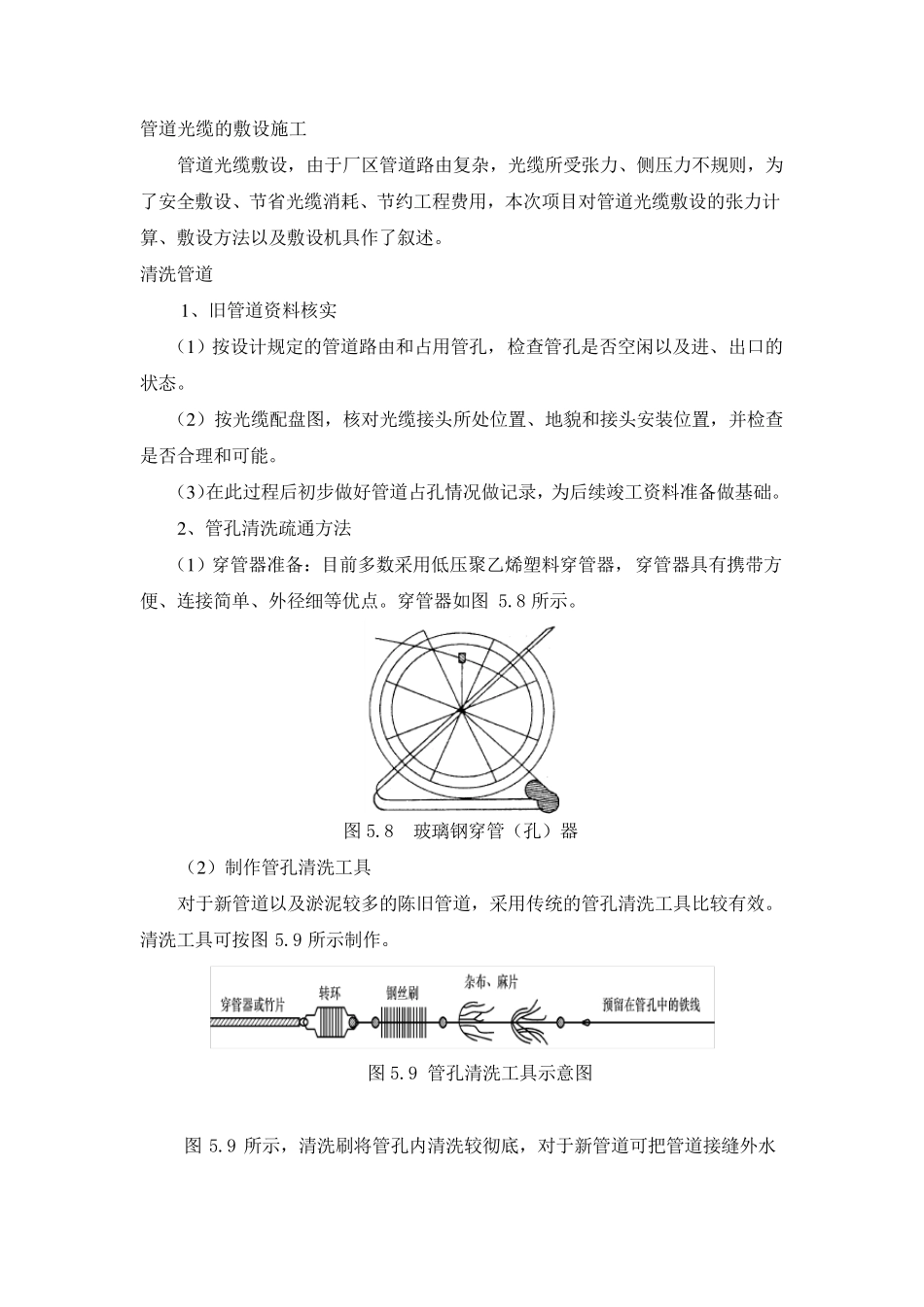

管道光缆的敷设施工 管道光缆敷设，由于厂区管道路由复杂，光缆所受张力、侧压力不规则，为了安全敷设、节省光缆消耗、节约工程费用，本次项目对管道光缆敷设的张力计算、敷设方法以及敷设机具作了叙述。 清洗管道 1 、旧管道资料核实 （1 ）按设计规定的管道路由和占用管孔，检查管孔是否空闲以及进、出口的状态。 （2 ）按光缆配盘图，核对光缆接头所处位置、地貌和接头安装位置，并检查是否合理和可能。 （3 ）在此过程后初步做好管道占孔情况做记录，为后续竣工资料准备做基础。 2 、管孔清洗疏通方法 （1 ）穿管器准备：目前多数采用低压聚乙烯塑料穿管器，穿管器具有携带方便、连接简单、外径细等优点。穿管器如图 5.8 所示。 图 5.8 玻璃钢穿管（孔）器 （2 ）制作管孔清洗工具 对于新管道以及淤泥较多的陈旧管道，采用传统的管孔清洗工具比较有效。清洗工具可按图 5.9 所示制作。 图 5.9 管孔清洗工具示意图 图 5.9 所示，清洗刷将管孔内清洗较彻底，对于新管道可把管道接缝外水泥残余、硬块除去，起到“打磨”作用；钢丝刷可清除淤泥、污物；杂布、麻片起清扫作用将淤泥、杂物带出管孔。另外，管孔也可用直径合适的圆木棒试通，由于目前管孔绝大多数用塑料子管布防光缆，因此，圆木的直径应按敷设三根塑料子管考虑。注意在工具制作时各相关物件应连接牢固，避免中途脱落或折断给清洗管道工作带来麻烦。 注：对于本项目新建栅格管，此次不做清洗处理。布放光缆时，不需要用塑料子管布放光缆，只需在管口安装塑料护口直接放光缆即可。 3、清洗步骤 （1）打开人孔盖后，等待一段时间并用有害气体探测器探测人孔内的有害气体，确认安全后进行下一步施工。若人孔内有积水时应排出积水。 （2）将穿管器（或竹片）从 管孔的一端 穿至 另一端 ，穿管器末 端 连接清洗工具。从 下一个 人孔抽 出穿管器（或竹片），也可以 直接穿入 下一段管孔中，牵引 铁 线 可以 在人孔内断开，两 个 较 短 的人孔相连时也可以 直接穿过 。 （3）淤泥较 多时，将水管引 入 管孔内进行冲 刷，或用高 压 水枪 反 复 冲 洗直至 疏 通为 止 。对于陈 旧 管道，道路 行树 树 根长 入 管孔缝 隙 造 成 管孔不通、管孔错位 、破 损 以 及 严 重 淤积无 法 疏 通时，算 准 具体位 置 后与 甲 方 沟 通后做更 换 或者 新建方 案 。 预 放塑料子管 目前普 遍...
