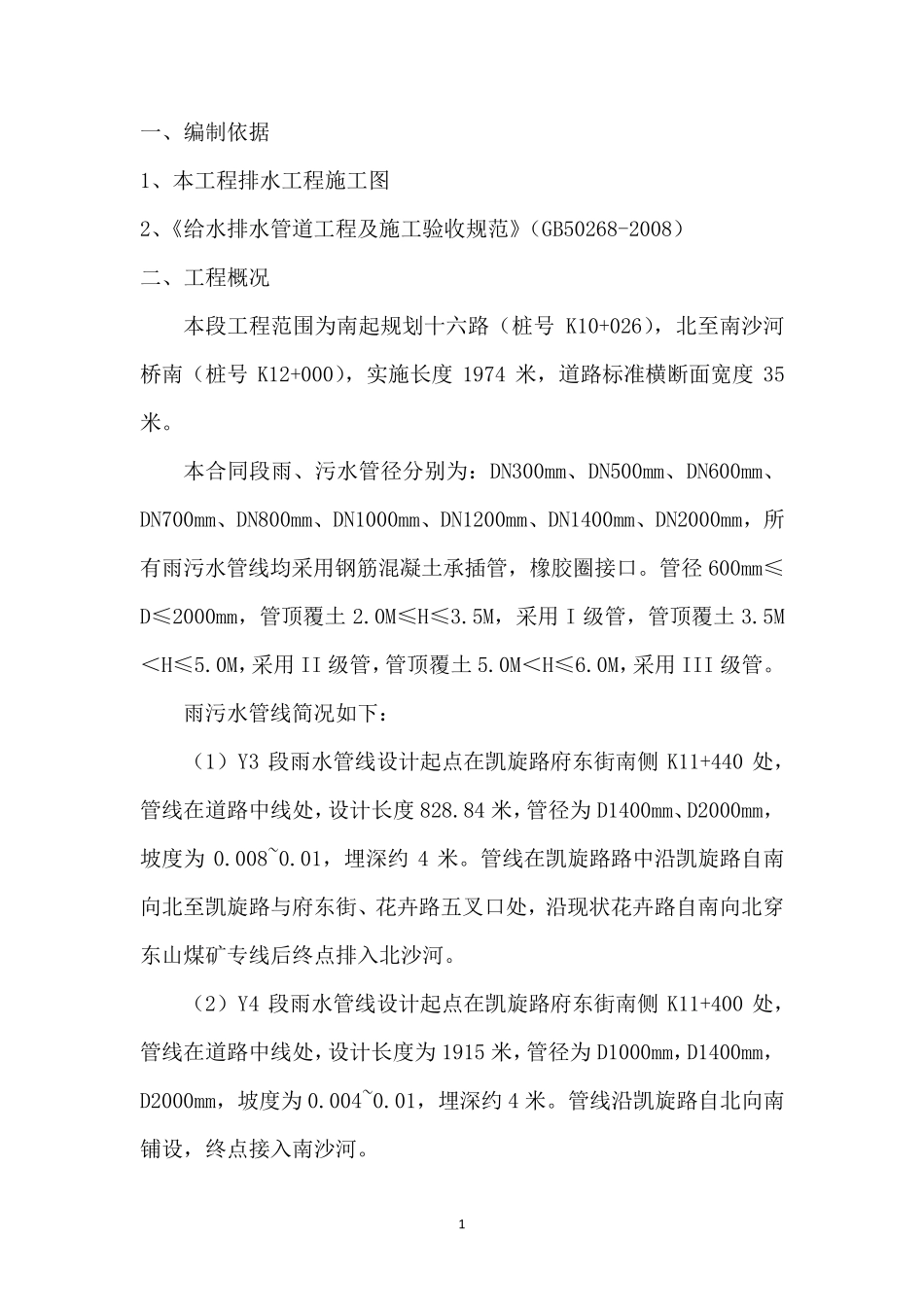

1 一、编制依据 1、本工程排水工程施工图 2、《给水排水管道工程及施工验收规范》（GB50268-2008） 二、工程概况 本段工程范围为南起规划十六路（桩号K10+026），北至南沙河桥南（桩号K12+000），实施长度1974 米，道路标准横断面宽度35米。 本合同段雨、污水管径分别为：DN300mm、DN500mm、DN600mm、DN700mm、DN800mm、DN1000mm、DN1200mm、DN1400mm、DN2000mm，所有雨污水管线均采用钢筋混凝土承插管，橡胶圈接口。管径600mm≤D≤2000mm，管顶覆土2.0M≤H≤3.5M，采用I 级管，管顶覆土3.5M＜H≤5.0M，采用II 级管，管顶覆土5.0M＜H≤6.0M，采用III 级管。 雨污水管线简况如下： （1）Y3 段雨水管线设计起点在凯旋路府东街南侧 K11+440 处，管线在道路中线处，设计长度828.84 米，管径为D1400mm、D2000mm，坡度为0.008~0.01，埋深约 4 米。管线在凯旋路路中沿凯旋路自南向北至凯旋路与府东街、花卉路五叉口处，沿现状花卉路自南向北穿东山煤矿专线后终点排入北沙河。 （2）Y4 段雨水管线设计起点在凯旋路府东街南侧 K11+400 处，管线在道路中线处，设计长度为1915 米，管径为D1000mm，D1400mm，D2000mm，坡度为0.004~0.01，埋深约 4 米。管线沿凯旋路自北向南铺设，终点接入南沙河。 2 （3）P2 段污水设计起点在凯旋路K11+452 处，管线在凯旋路道路中心线以东13 米处，设计长度为796.04 米，管径为D600mm，坡度为0.02，埋深约3.5 米。管线沿凯旋路自南向北至凯旋路与府东街、花卉路交叉口处，沿现状花卉路自南向北穿东山煤矿运煤专线后终点排入马道坡现状 D400mm 污水管线。 （4）P3 段污水管线设计起点在凯旋路K11+410 处，管线在凯旋路道路中心线以东13 米、16 米处，设计长度为1899 米，管径D600mm，坡度为0.004~0.02，埋深约4.5 米。管线沿凯旋路自北向南至凯旋路与朝阳街路口处，规划远期接入南沙河北抢险路规划污水管线，最终进入杨家堡污水处理厂。 三、管道吊装计算 1、起重机的选用 考虑起重机的起重能力，现场道路安全及经济效益等各方面因素，和现场管件重量，几何尺寸，管道安装位置来选择起重机，以最重钢筋混凝土管6.635t 计算 。 50T 吊车实际最大起重吨位计算 50T*3=150T,150T/12=12.5T,12.5*（1-25%）=9.375T,12m 为工作幅度，一般取吊车主臂和吊钩重量为吊车最大吨位的 25%，则实际最大起重吨位为9.375T，满足施工需求，因此，选用 50T 吊车完成本工程吊装作业。 2、起...
